Колонки газозаправочные компримированного природного газа БРС-КГЗ, 90715-23

Назначение

Колонки газозаправочные компримированного природного газа БРС-КГЗ (далее -колонки) предназначены для измерений массы компримированного природного газа (далее -КПГ) и объема КПГ, приведенного к стандартным условиям (абсолютное давление 0,101325 МПа, температура плюс 20 °С).

Описание

Принцип действия колонок состоит в следующем:

- КПГ из блока аккумулирования газа или из компрессорной установки автомобильной газонаполнительной компрессорной станции поступает в колонку через входной фильтр;

- при подаче команды о начале заправки транспортного средства (с панели блока управления или с удаленного компьютера), открываются электромагнитные/пневматические клапана, КПГ поступает в массовый расходомер, из которого через раздаточный рукав с заправочным устройством поступает в баллон транспортного средства или передвижной автомобильный газовый заправщик (далее - ПАГЗ);

- сигналы массового расходомера поступают в блок управления, на цифровом табло которого отображается масса КПГ или объем КПГ, приведенный к стандартным условиям, поступившего в баллон транспортного средства или ПАГЗ, его цена и стоимость;

- объем КПГ, приведенного к стандартным условиям, вычисляется блоком управления по введенному в него значению плотности КПГ при стандартных условиях.

Конструктивно колонки выполнены в едином корпусе, который представляет собой каркас, закрытый панелями.

Основными элементами колонок являются: счетчик-расходомер массовый, блок управления, запорная арматура, редукторы, фильтры, раздаточный рукав с заправочным устройством.

В составе колонок используются счетчики-расходомеры массовые, представленные в таблице 1.

Таблица 1 - Счетчики-расходомеры массовые

В составе колонок могут применяться серийно выпускаемые блоки управления серии БРС-БУ, Топаз-106К, Топаз-306, или устройства приема и обработки сигналов серии Топаз-273Е (далее - блоки управления). Блоки управления и устройства приема и обработки сигналов идентичны по функциональному назначению и отличаются только конструктивным исполнением.

Заводской номер колонок, состоящий из арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, расположенную на боковой или лицевой стороне колонки.

Структур БРС-КГЗ - |а] -

а обозначения колонок:

Вариант исполнения и монтажа колонки:

- 1 - в составе отдельно стоящей колонки;

- 2 - в составе модуля компримирования природного газа;

- 3 - в составе передвижного автогазозаправщика.

Применяемость к заправляемым транспортным средствам: 1 - для заправки автотранспорта;

2 - для заправки ПАГЗ.

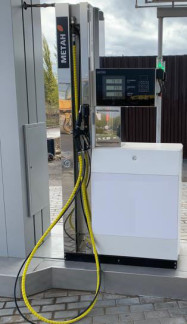

отдельно стоящая

колонка

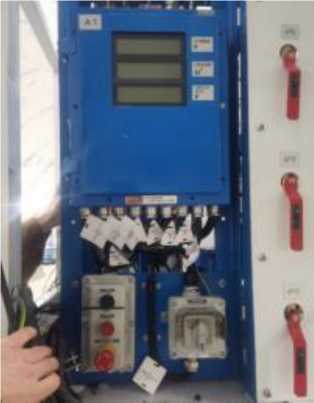

в составе модуля компримирования

природного газа

Рисунок 1 - Общий вид колонок

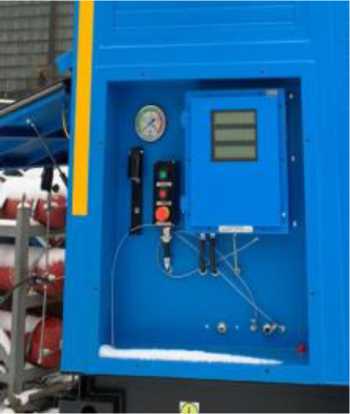

в составе передвижного

автогазозаправщика

Рисунок 2 - Общий вид (схема) маркировочной таблички

Пломбирование колонок осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, навешиваемую на проволоку, пропущенную через отверстия в головках двух болтов, фиксирующих скобу, которая удерживает аппаратные переключатели (или перемычки) блока управления.

Пломбирование счетчиков-расходомеров массовых, входящих в состав колонок, осуществляется в соответствии с их описаниями типа и (или) эксплуатационными документами.

Программное обеспечение

Программное обеспечение (далее - ПО) колонок является встроенным. ПО устанавливается в блок управления на заводе-изготовителе.

Основными функциями ПО являются:

- управление процессом отпуска КПГ;

- преобразование сигналов массового расходомера;

- вычисление объема КПГ, приведенного к стандартным условиям;

- индикация результатов измерений и вычислений на жидкокристаллическом дисплее;

- передача измерительной, настроечной и диагностической информации на внешние устройства;

- самодиагностика колонок.

Защита ПО от несанкционированного доступа обеспечивается пломбированием аппаратных переключателей блока управления.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку методом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 5 - Комплектность

Сведения о методах измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации БРС-100.001 РЭ.

Нормативные документы

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ТУ 4213-003-11141005-2019 Колонки газозаправочные компримированного природного газа БРС-КГЗ. Технические условия.
