| Номер в госреестре | 90716-23 |
| Наименование СИ | Машины испытания пружин |
| Обозначение типа СИ | МИП |
| Изготовитель | Общество с ограниченной ответственностью "НПП Эталон-Инженеринг" (ООО "НПП Эталон-Инженеринг"), г. Екатеринбург |
| Год регистрации | 2023 |
| Срок свидетельства | 12.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытания пружин МИП (далее - машины) предназначены для измерений силы (нагрузки) и высоты (деформации) пружин при испытаниях пружин сжатия.
Принцип действия машин заключается в воспроизведении нагрузки с помощью шаговых двигателей с одновременным измерением силовых характеристик пружины. Испытываемая пружина деформируется до заданной высоты и измеряется приложенная для этого сила. Измерение силы осуществляется с помощью тензометрических датчиков, а измерение высоты пружины - с помощью оптоэлектронного линейного энкодера.
Машины выпускаются в двух модификациях: МИП 11000/2.5 и МИП 11100/2.5, отличающихся диапазонами измерений силы и высоты пружины, массогабаритными характеристиками и конструктивно.
Конструктивно машины состоят из:
- Модификация МИП 11000/2,5 - стол с измерительными прессами № 1 и № 2;
- Модификация МИП 11100/2,5 - стол с измерительными прессами № 1 и № 2 и тумбы с измерительным прессом № 3.
Стол с измерительными прессами на усилия до 10 и до 100 кгс оборудован полуавтоматическими устройствами загрузки пружин и сортировки испытанных пружин на исправные и брак, при этом накопители для выгружаемых пружин общие для обоих диапазонов.
Тумба с измерительным прессом на усилие до 1000 кгс имеет загрузочное устройство на одну пружину с ограждением зоны измерения.
Блок управления машины испытания пружин встроен в стол с измерительными прессами № 1 и № 2. В блоке управления встроены клавиатура, дисплей и порт подключения внешнего носителя данных (USB).
Результаты испытаний пружин сохраняются во внутренней памяти блока управления.
Контроллер управления собирает информацию с датчиков машины и управляет исполнительными устройствами согласно выбранному режиму работы, выдает команды управления шаговыми двигателями, получает и обрабатывает характеристику пружины с тензометрических силоизмерительных датчиков.
Ограничение доступа к местам настройки (регулировки) осуществляется путем пломбирования чашки винта, крепящего съемную крышку корпуса блока управления МИП.ЭТИН 900.022.0070.000.
Конструкция изделий не препятствует нанесению на них знака поверки и обеспечивает его сохранность в течение всего интервала между поверками. Знак поверки наносится на лицевую часть.
Заводской номер имеет цифровое обозначение и наносится методом лазерной гравировки или иным пригодным методом на маркировочные таблички, расположенные на корпусе блока управления (для модификаций МИП 11000/2.5 и МИП 11100/2.5) и на тумбе (для модификации МИП 11100/2.5).

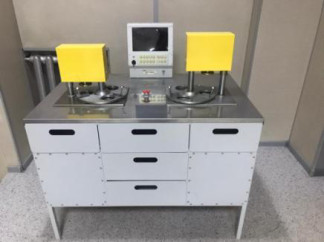

Общий вид средства измерений с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки и заводского номера приведен на рисунках 1 и 2.

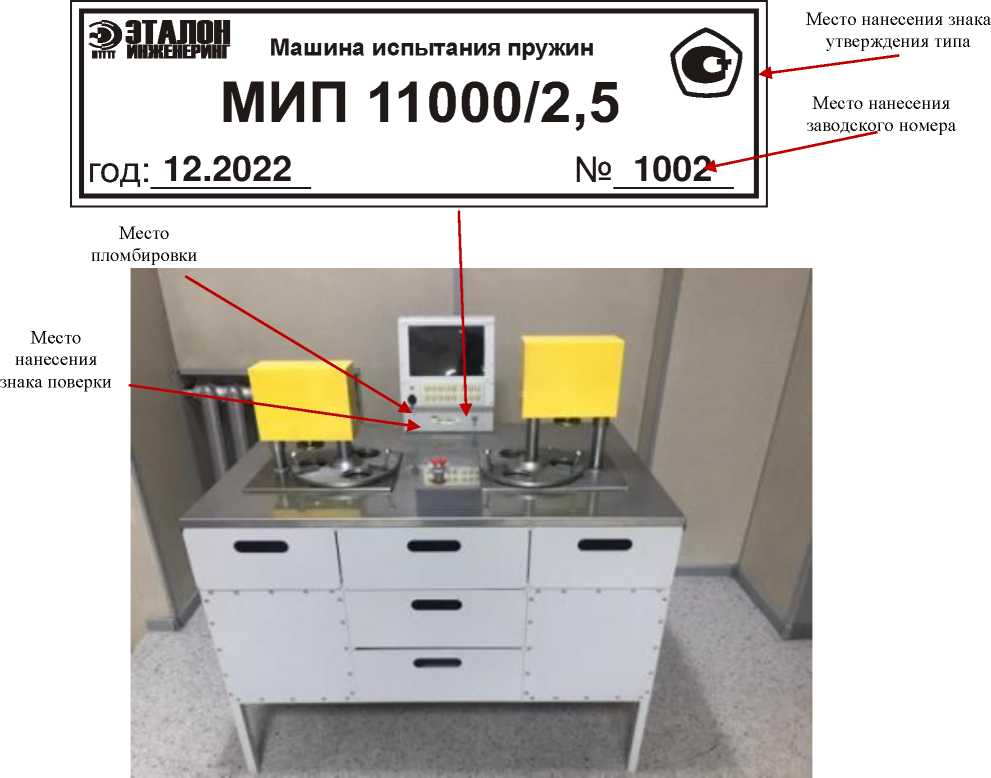

Рисунок 1 - Общий вид машины испытания пружин МИП, модификация МИП 11000/2.5, с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки и заводского номера
^интДнШг Машина испытания пружин
Место нанесения знака утверждения типа
Место нанесения
заводского номера
№ 1001
Место пломбировки
Место нанесения знака поверки
Рисунок 2 - Общий вид машины испытания пружин МИП, модификация МИП 11100/2.5, с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки и заводского номера
ПО изделия является встроенным и полностью метрологически значимым, хранится в защищенной от демонтажа микросхеме, расположенной на плате устройства обработки аналоговых или цифровых данных, и загружается на заводе-изготовителе. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.
Корпус устройства обработки и хранения метрологически значимых параметров и данных пломбируется.
Идентификационные данные ПО могут быть выведены на дисплей блока управления в окне программы.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MIP.exe |
| Номер версии (идентификационный номер) ПО | не ниже 3.02 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для исполнения | |
| МИП 11000/2.5 | МИП 11100/2.5 | |
| Диапазон измерений силы, кгс: - измерительный пресс № 1 - измерительными пресс № 2 - измерительными пресс № 3 | от 0,1 до 10,0 от 2 до 100 _ | от 0,1 до 10,0 от 2 до 100 от 25 до 1000 |
| Пределы допускаемой относительной погрешности измерений силы, % | ± 2,5 | |
| Диапазон измерений высоты пружины под нагрузкой, мм: - измерительный пресс № 1 - измерительными пресс № 2 - измерительными пресс № 3 | от 10 до 190 _ | от 10 до 190 от 150 до 750 |
| Пределы допускаемой абсолютной погрешности измерений высоты пружины под нагрузкой, мм | ± 0,25 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для исполнения | |
| МИП 11000/2.5 | МИП 11100/2.5 | |
| Высота пружины в свободном состоянии, мм: - измерительный пресс № 1 - измерительными пресс № 2 - измерительными пресс № 3 | от 15 до 190 _ | от 15 до 190 от 160 до 760 |
| Диаметр пружины, мм, не более | 65 | 65, 140 |
| Параметры электрического питания: - напряжение питания переменного тока частотой 50 Гц, В - потребляемая мощность, В^А, не более | от 198 до 242 1800 | |
| Габаритные размеры стола, мм, не более: - длина - ширина - высота | 1100 700 1200 | 1100 700 1200 |
| Габаритные размеры тумбы, мм, не более: - длина - ширина - высота | _ | 900 900 1200 |
| Масса стола, кг, не более | 150 | 150 |
| Масса тумбы, кг, не более | _ | 250 |
| Условия эксплуатации: - температура окружающей среды, °С - влажность, % - давление, мм рт. ст. | от +10 до +40 от 30 до 80 от 730 до 780 | |
наносится в виде наклейки или иным пригодным способом на маркировочные таблички, а также типографским или иным пригодным способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытания пружин | МИП | 1 шт. |
| Машина испытания пружин МИП. Паспорт. | ЭТИН.900.000.000.000 ПС | 1 экз. |
| Машины испытания пружин МИП. Руководство по эксплуатации. | ЭТИН.900.000.000.000 РЭ | 1 экз. |
| Комплект оправок для пружин | ЭТИН.900.011.100.000 ОП | * 1 компл. |
| *- поставляется по отдельному заказу | ||
приведены в разделе 2 «Использование по назначению» документа ЭТИН.900.000.000.000 РЭ «Машины испытания пружин МИП. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ЭТИН.900.000.000.000 ТУ Машины испытания пружин. Технические условия.
| Зарегистрировано поверок | 17 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
