| Номер в госреестре | 90717-23 |
| Наименование СИ | Датчики температуры |
| Обозначение типа СИ | ADM35 |
| Изготовитель | Общество с ограниченной ответственностью "Неоматика" (ООО "Неоматика"), г. Пермь |
| Год регистрации | 2023 |
| Срок свидетельства | 12.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры ADM35 (далее - датчики) предназначены для измерений температуры и относительной влажности газовых, жидких, сыпучих и вязких сред в стационарных и подвижных объектах.
Принцип действия датчиков основан на преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей (датчиков). Передача результатов измерений осуществляется через пользовательский интерфейс устройства. Доступ к пользовательскому интерфейсу осуществляется по протоколу Bluetooth Low Energy.
Ограничения по типам устройств для использования пользовательского интерфейса отсутствуют. Доступ может осуществляться с использованием коммуникатора, ноутбука, планшета, стационарного ПК.
Датчики представляют собой электронное устройство. Конструктивно датчик состоит из сенсора температуры, сенсора влажности (только для мод. ADM35H), микроконтроллер со встроенным радио интерфейсом Bluetooth Low Energy (далее BLE). Питание датчика осуществляется от элемента питания ER14505. Показания выдаются в реальном времени по радиоканалу с использованием технологии BLE и сохраняются с установленной периодичностью в энергонезависимую память датчика с возможностью их последующей выгрузки.
Датчики выпускаются в трех модификациях: ADM35, ADM35-L1000, ADM35H, отличающиеся друг от друга конструктивным оформлением (диаметр корпуса, длина штока) и набором измеряемых параметров.
Датчики имеют серийные номера, обеспечивающие идентификацию каждого экземпляра. Заводские номера наносятся на идентификационную табличку (рисунок 1) типографским способом в виде цифрового обозначения.
Нанесение знака поверки на датчики не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт датчиков в соответствии с действующим законодательством. Пломбирование от несанкционированного доступа предусмотрено в виде пломбировочной проволоки (рисунок 2), продетой через специальные проушины в корпусе, с пластиковой пломбой и/или пломбировочной наклейки на боковой поверхности корпуса.

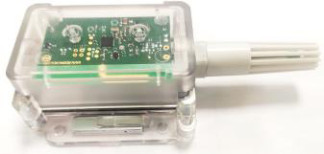

Фотографии общего вида датчиков приведены на рисунке 1
Место нанесения заводского номера
Рисунок 1 - Общий вид датчиков с указанием места нанесения заводского номера
Места пломбировки
Рисунок 2-Места пломбировки от несанкционированного доступа
Программное обеспечение (ПО) состоит из внутреннего метрологически значимого ПО.
Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса датчика на электронной плате.
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Прошивка |
| Номер версии (идентификационный номер) ПО | не ниже 0x06 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | ADM35 | ADM35-L1000 | ADM35H |
| Диапазон измерений температуры, °С | от -40 до +85 | ||
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: -в диапазоне св.0 до 85 °С -в диапазоне от -40 до 0 °С включ. | ±0,4 ±0,5 | ||
| Диапазон измерений относительной влажности, % | - | - | От 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений влажности, при температуре окружающей среды +30°С, % | - | - | ±4 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модификация | ADM35 | ADM35-L1000 | ADM35H |
| Габаритные размеры (ДхШ*В), мм, не более: длина | 129 | 10073 | 124 |
| ширина | 68 | 68 | 68 |
| высота | 32 | 32 | 32 |
| Масса, кг, не более | 0,105 | 0,27 | 0,105 |
| Напряжение питания от источника постоянного тока, В | 3,6 | 3,6 | 3,6 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +85 100 от 84 до 106 кПа | ||
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик температуры ADM35 1) | - | 1 шт. |
| Паспорт | ШАИФ.405544.002 ПС | 1 экз. |
| Пломба | - | 1 шт. |
| Примечание: 1) - модель в соответствии с заказом | ||
представлены в разделе 4 «Порядок монтажа и настройки» Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной для средств измерений влажности газов»;
ШАИФ.405544.002 ТУ Датчики температуры ADM35/ADM35H/ADM35-L1OOO
Технические условия.
| Зарегистрировано поверок | 260 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
