| Номер в госреестре | 90718-23 |
| Наименование СИ | Барьеры искрозащиты |
| Обозначение типа СИ | NPEX |
| Изготовитель | Nanjing New Power Electric Technology Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 12.12.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Барьеры искрозащиты NPEX (далее - барьеры) предназначены для преобразований входных аналоговых сигналов в виде силы постоянного тока, частоты, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления из взрывоопасной зоны в электрические выходные сигналы силы постоянного тока и передачи этих сигналов, в том числе по протоколу HART, в безопасную зону, обеспечивая искробезопасные электрические параметры устройств.
Барьеры могут быть использованы для управления электромагнитным клапаном, звуковым и световым сигнализатором, индикатором и другим оборудованием для обеспечения безопасности на месте, установленным в потенциально взрывоопасной газовой среде, для защиты цепи обеспечения безопасности в опасной зоне путем ограничения тока и давления, для осуществления электромагнитной изоляции и ограничения энергии между потенциально взрывоопасной газовой средой и безопасной зоной в системе.
Барьеры преобразовывают входной токовый сигнал или сигнал напряжения в выход токового сигнала, а затем выходной сигнал отправлять к подключенной входной клемме системы полевого устройства. Для настройки параметров подключенного полевого устройства пользователь должен подключить ручной HART-оператор к полю через полевой кабель.
Барьеры преобразовывают входной сигнал мокрого контакта из безопасной зоны в сигнал электрического тока из опасной зоны для привода безопасного оборудования на месте, и отразить выходное состояние оборудования с помощью светодиодного индикатора на передней панели.
Барьеры изготавливаются в следующих модификациях: NPEXA-CM31, NPEXA-CM311, NPEXA-CM3D11, NPEXA-KM31, NPEXA-C21, NPEXA-C211, NPEXA-C2D11, NPEXA-C11H, NPEXA-C111H, NPEXA-C1D11, NPEXA-C01H, NPEXA-C011H, NPEXA-C0D11, NPEXA-K01, NPEXB-CM31, NPEXB-CM3D11, NPEXB-KM31, NPEXA-C611P1.
Структурная схема барьеров представлена на рисунке 1
Общий вид барьеров представлен на рисунке 2
NPEX I — II II IV V
Барьеры искрозащиты
Направление сигнала
A -Контрольный конец от места до диспетчерской B - Оператор от диспетчерской до места
Серия
C/CM - Серия С K/KM - Серия К
Тип входного сигнала:
0 - Термопара или Термосопротивление
1 - Термопара
2 - Термосопротивление
3 - Электрический ток
6 - Частота
Количество входных каналов:
По умолчанию - Одноканальный
D - Двухканальный
Код из 1 - 3 цифр, обозначенный цифрами или английскими буквами.:
1 - Выход 4-20 мА
11 - Два выхода 4-20 мА
11P1- Два выхода 4 ~ 20 мА, распределение 12 В
Рисунок 1 - Структурная схема барьеров искрозащиты NPEX

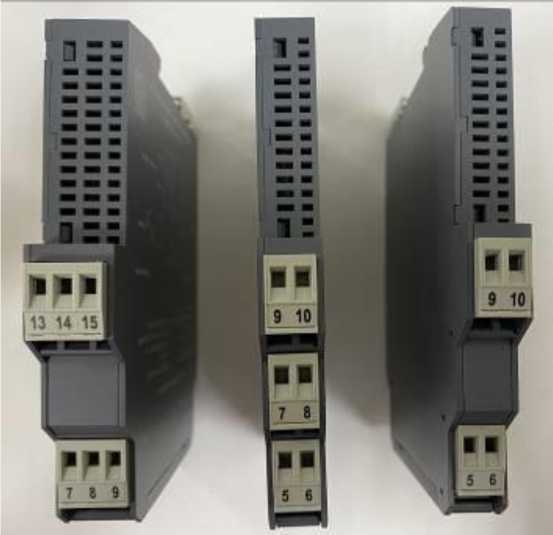

Рисунок 2 - Общий вид барьеров искрозащиты NPEX
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Заводской номер в виде цифрового обозначения наносится на средство измирения.
Места пломбировки от несанкционированного доступа находится в верхней части барьера.
Место пломбировки и нанесения заводского номера представлены на рисунке 2.
Место пломбировки
Место нанесения заводского номера

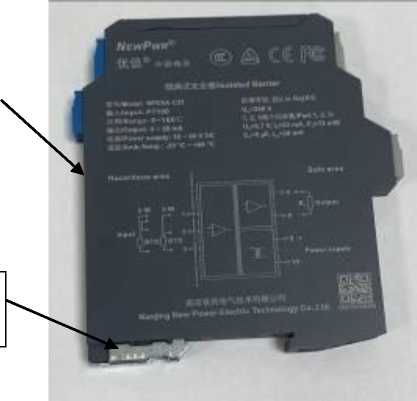

Рисунок 2 - Место пломбировки и место нанесения заводского номера
Данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер ПО), не ниже | Не ниже 1.x.x * |
| Цифровой идентификатор ПО | - |
| *- где «х» принимает значения от 0 до 9, и не относится к метрологическому значению ПО. | |
Уровень защиты программного обеспечения от непреднамеренных и
преднамеренных изменений - «низкий» в соответствии с рекомендациями по метрологии Р 50.2.077-2014.
Метрологические и технические характеристики приведены в таблице 2, 3, 4, 5.
| Таблица 2 - | Метрологические характеристики | |||||
| Модификац ия | Назначение | Количеств о входов и выходов | Диапазон ы входного сигнала | Диапазон ы выходног о сигнала | Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала) у, %, абсолютной А, °С, основной погрешности преобразован ий | Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала), абсолютной дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °С, млн-1/°С |
| NPEXA-CM31 | Преобразован ие с развязкой выходного сигнала | 1 вход 1 выход | от 4 до 20 мА | от 4 до 20 мА | ±0,1 (y) | ±30 |
| NPEXA-CM311 | Преобразован ие с развязкой выходного сигнала | 1 вход 2 выхода | от 4 до 20 мА | от 4 до 20 мА | ±0,1 (y) | ±30 |
| NPEXA- CM3D11 | Преобразован ие с развязкой выходного сигнала | 2 входа 2 выхода | от 4 до 20 мА | от 4 до 20 мА | ±0,1 (Y) | ±30 |
| NPEXA-KM31 | Преобразова ние с развязкой выходного сигнала | 1 вход 1 выход | от 4 до 20 мА | от 4 до 20 мА | ±0,1 (Y) | ±30 |
| NPEXA-C21 | Преобразова ние сигналов термопреобр азователей сопротивлен ия1) | 1 вход 1 выход | Сигналы от термопре образоват елей сопротив ления (См. таблицу 3) | от 4 до 20 мА | <100°С ±0,1 (А) >100°С ±0,1 (Y) | ±30 |
| NPEXA-C211 | Преобразова ние сигналов термопреобр азователей сопротивлен ия1) | 1 вход 2 выхода | Сигналы от термопре образоват елей сопротив ления (См. таблицу 3) | от 4 до 20 мА | <100°С ±0,1 (А) >100°С ±0,1 (Y) | ±30 |
| NPEXA-C2D11 | Преобразова ние сигналов термопреобр азователей сопротивлен ия1) | 2 входа 2 выхода | Сигналы от термопре образоват елей сопротив ления (См. таблицу 3) | от 4 до 20 мА | <100°С ±0,1 (А) >100°С ±0,1 (Y) | ±30 |
| NPEXA- C11H | Преобразова ние сигналов преобразова телей термоэлектр ических2) | 1 вход 1 выход | Сигналы от преобраз ователей термоэле ктрическ их (См. таблицу 4) | от 4 до 20 мА | для типа K/E/J/N/T <300 °С ±0,3 (А) >300 °С ±0,1 (Y) для типа S/B/R <500 °С ±0,5 (А) >500 °С ±0,1 (Y) | ±30 |
| NPEXA- C111H | Преобразова ние сигналов преобразова телей термоэлектр ических2) | 1 вход 2 выхода | Сигналы от преобраз ователей термоэле ктрическ их (См. таблицу 4) | от 4 до 20 мА | для типа K/E/J/N/T <300 °С ±0,3 (А) >300 °С ±0,1 (Y) для типа S/B/R <500 °С ±0,5 (А) >500 °С ±0,1 (Y) | ±30 |
| NPEXA-C1D11 | Преобразова ние сигналов преобразова телей термоэлектр ических2) | 2 входа 2 выхода | Сигналы от преобраз ователей термоэле ктрическ их (См. таблицу 4) | от 4 до 20 мА | для типа K/E/J/N/T <300 °С ±0,3 (А) >300 °С ±0,1 (Y) для типа S/B/R <500 °С ±0,5 (А) >500 °С ±0,1 (Y) | ±30 |
| NPEXA-C01H | Преобразова ние сигналов преобразова телей термоэлектр ических и термопреобр азователей сопротивлен ия1) 2) | 1 вход 1 выход | Сигналы от преобраз ователей термоэле ктрическ их (См. таблицу 3) Сигналы от термопре образоват елей сопротив ления (См. таблицу 4) | от 4 до 20 мА | для типа Pt100, Cu50, Cu100 <100°С ±0,1 (А) для типа Pt100, Cu50, Cu100 >100°С ±0,1 (y) для типа K/E/J/N/T <300 °С ±0,3 (А) >300 °С ±0,1 (Y) для типа S/B/R <500 °С ±0,5 (А) >500 °С ±0,1 (Y) | ±30 |
| NPEXA- C011H | Преобразова ние сигналов преобразова телей термоэлектр ических и термопреобр азователей сопротивлен ия1) 2) | 1 вход 2 выхода | Сигналы от преобраз ователей термоэле ктрическ их (См. таблицу 3) Сигналы от термопре образоват елей сопротив ления (См. таблицу 4) | от 4 до 20 мА | для типа Pt100, Cu50, Cu100 <100°С ±0,1 (А) для типа Pt100, Cu50, Cu100 >100°С ±0,1 (y) для типа K/E/J/N/T <300 °С ±0,3 (А) >300 °С ±0,1 (Y) для типа S/B/R <500 °С ±0,5 (А) >500 °С ±0,1 (Y) | ±30 |
| Сигналы от преобраз ователей | ||||||
| NPEXA-C0D11 | Преобразова ние сигналов преобразова телей термоэлектр ических и термопреобр азователей сопротивлен ия1) 2) | 2 входа 2 выхода | термоэле ктрическ их (См. таблицу 3) Сигналы от термопре образоват елей сопротив ления (См. таблицу 4) Сигналы от преобраз ователей термоэле ктрическ их (См. таблицу 3) Сигналы от термопре образоват елей сопротив ления (См. таблицу 4) | от 4 до 20 мА | для типа Pt100, Cu50, Cu100 <100°С ±0,1 (А) для типа Pt100, Cu50, Cu100 >100°С ±0,1 (y) для типа K/E/J/N/T <300 °С ±0,3 (А) >300 °С ±0,1 (Y) для типа S/B/R <500 °С ±0,5 (А) >500 °С ±0,1 (Y) | ±30 |
| NPEXA-K01 | Преобразова ние сигналов преобразова телей термоэлектр ических и термопреобр азователей сопротивлен ия1) 2) | 1 вход 1 выход | Сигналы от преобраз ователей термоэле ктрическ их (См. таблицу 3) Сигналы от термопре образоват елей сопротив ления (См. таблицу 4) | от 4 до 20 мА | для типа Pt100, Cu50, Cu100 <100 °С ±0,1 (А) для типа Pt100, Cu50, Cu100 >100°С ±0,1 (Y) для типа K/E/J/N/T <300 °С ±0,3 (А) >300 °С ±0,1 (Y) для типа S/B/R <500 °С ±0,5 (А) >500 °С ±0,1 (Y) | ±30 |
| NPEXB-CM31 | Преобразова ние с развязкой выходного сигнала | 1 вход 1 выход | от 4 до 20 мА | от 4 до 20 мА | ±0,1 | ±30 |
| NPEXB- CM3D11 | Преобразова ние с развязкой выходного сигнала | 2 входа 2 выхода | от 4 до 20 мА | от 4 до 20 мА | ±0,1 | ±30 |
| NPEXB-KM31 | Преобразова ние с развязкой выходного сигнала | 1 вход 2 выхода | от 4 до 20 мА | от 4 до 20 мА | ±0,1 | ±30 |
| NPEXA- C611P1 | Преобразова ние сигналов частоты | 1 вход 2 выхода | от 0,1 до 100000 Гц | от 4 до 20 мА | ±0,1 | ±30 |
1) Типы термопреобразователей сопротивления и их характеристики приведены в таблице 3.
2) Типы преобразователей термоэлектрических и их характеристики приведены в таблице 4.
3) При подключении термоэлектрических преобразователей в погрешность преобразований не включена погрешность, вызванная температурой холодного спая. На каждые 100 Ом увеличения длины компенсационного провода погрешность холодного спая увеличивается на 1 °C.
Таблица 3 - Характеристики термопреобразователей сопротивления
| Тип термопреобразователя сопротивления в соответствии с ГОСТ 6651-2009 | Диапазон измерений температуры, °С |
| Pt100 | от -200 до +850 |
| Cu50 | от -50 до +150 |
| Cu100 | от -50 до +150 |
Таблица 4 - Характеристики преобразователей термоэлектрических
| Тип преобразователя термоэлектрического в соответствии с ГОСТ Р 8.585-2001 | Диапазон измерений температуры, °С |
| T | от -20 до +400 |
| E | от -100 до +1000 |
| J | от -100 до +1200 |
| K | от -200 до +1372 |
| N | от -200 до +1300 |
| R | от -50 до +1768 |
| S | от -50 до +1768 |
| B | от +400 до +1820 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Напряжение питания постоянного тока, В - для модификаций NPEXA-CM31, NPEXA-CM311, NPEXA-CM3D11, NPEXA-C21, NPEXA-C2D11, NPEXA-C11H, NPEXA-C111H, NPEXA-C1D11, NPEXA-C01H, NPEXA-C011H, NPEXA-C0D11, NPEXB-CM31, NPEXA-C611P1 | от 18 до 60 |
| - для модификаций NPEXA-KM31, NPEXA-K01, NPEXB-KM31 | от 20 до 30 |
| Потребляемая мощность, Вт, не более: - для модификаций NPEXA-CM31, NPEXA-KM31, NPEXA-C21, NPEXA-C01H, NPEXA-C611P1, NPEXA-C11H | 0,8 |
| - для модификаций NPEXA-CM311, NPEXA-C111H, NPEXA-C1D11, NPEXA-C011H, NPEXA-C0D11, NPEXA-C211 | 1,2 |
| - для модификаций NPEXA-K01 | 0,7 |
| - для модификаций NPEXB-CM31, NPEXB-KM31 | 1,0 |
| - для модификаций NPEXB-CM2D11 | 2,2 |
| - для модификации NPEXA-CM3D11 | 2,5 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более: - для модификаций NPEXA-CM31, NPEXA-CM311, NPEXA-KM31, NPEXA-C21, NPEXA-C211, NPEXB-CM31, NPEXB-CM3D11, NPEXB-KM31, NPEXA-C611P1 | 110,0x117,0x12,8 |
| - для модификаций NPEXA-CM3D11, NPEXA-C2D11, NPEXA-C11H, NPEXA-C111H, NPEXA-C1D11, NPEXA-C011H, NPEXA-C01H, NPEXA-C0D11, NPEXA-K01 | 110,0x117,0x17,8 |
| Масса, кг, не более | 0,16 |
| Нормальные условия измерений: - температура окружающей среды, °C | от +23 до +27 |
| Рабочие условия измерений: - температура окружающей среды, °C | от -20 до +60 |
| Маркировка взрывозащиты | [Ex ia Ga] IIC |
| Средняя наработка на отказ, ч | 176000 |
| Средний срок службы, лет | 20 |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 6 - Комплектность
| Наименование | Обозначение | Количество, шт./экз. |
| Барьер искрозащиты NPEX | _* | 1 |
| Паспорт | - | 1 |
| Руководство по эксплуатации | - | 1 |
| *- обозначение меняется в зависимости от модификации | ||
приведены в разделе 5 «Подключения» руководства по эксплуатации «Барьеры искрозащиты NPEX».
ГОСТ 6651-2009. Термопреобразователи сопротивления из платины, меди и никеля;
ГОСТ Р 8.585-2001. Термопары. Номинальные статические характеристики преобразования;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10"16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
«Барьеры искрозащиты NPEX». Стандарт предприятия.
| Зарегистрировано поверок | 46 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
