| Номер в госреестре | 90720-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | UGE |
| Изготовитель | KWK Messwandler GmbH & Co. KG, Kerpen, Германия (изготовлены в 2007 г.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения UGE (далее по тексту - ТН) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
ТН представляют собой масштабные преобразователи индуктивного поля, однофазные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется. Первичные и вторичные обмотки залиты специальной смолой, которая обеспечивает основную изоляцию. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании корпуса ТН. ТН могут устанавливаться в любом положении и крепятся болтами через отверстия в металлическом основании ТН. Клеммная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируется для предотвращения несанкционированного доступа.
Принцип действия ТН основан на явлении электромагнитной индукции переменного тока.
К ТН данного типа относятся трансформаторы напряжения UGE с заводскими номерами: 07037854, 07037855, 07037857, 07037858, 07037859, 07037861, 07037864, 07037865, 07037866, 07037867, 07037868, 07037869, 07037870, 07037871, 07037872. Заводские номера в виде цифрового обозначения нанесены на информационную табличку ТН методом шелкографии.
Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) паспорт в соответствии с действующим законодательством.

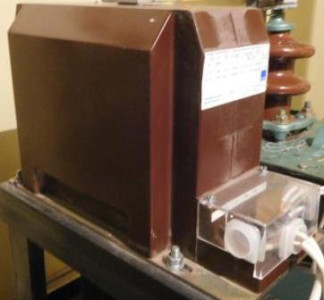

Общий вид ТН, место нанесения заводского номера и место для пломбировки для предотвращения несанкционированного доступа приведены на рисунке 1.

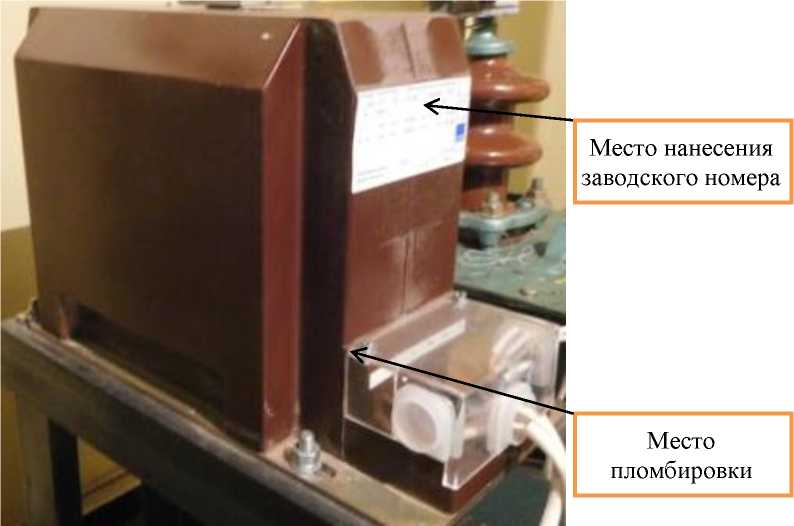

Рисунок 1 - Общий вид трансформаторов напряжения, место нанесения заводского номера и место для пломбировки для предотвращения несанкционированного доступа
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное первичное напряжение, В | 13800/^3 |
| Номинальное вторичное напряжение, В - для основной обмотки - для дополнительной обмотки | 100/^3 100/3 |
| Класс точности по ГОСТ 1983-2015 - основной вторичной обмотки - дополнительной вторичной обмотки | 0,5 3 |
| Номинальная вторичная нагрузка трансформаторов напряжения с заводскими номерами 07037865, 07037867, 07037868, 07037869, 07037871, 07037872, ВА - основной вторичной обмотки - дополнительной вторичной обмотки | 30 200 |
| Номинальная вторичная нагрузка трансформаторов напряжения с заводскими номерами 07037854, 07037855, 07037857, 07037858, 07037859, 07037861, 07037864, 07037866, 07037870, ВА - основной вторичной обмотки - дополнительной вторичной обмотки | 60 200 |
| Номинальная частота, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Трансформаторы напряжения с заводскими номерами: 07037854, 07037855, 07037857, 07037858, 07037859, 07037861, 07037864, 07037865, 07037866, 07037867, 07037868, 07037869, 07037870, 07037871, 07037872. | UGE | 15 |
| Паспорт | _ | 15 |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/73 до 750/73 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
