| Номер в госреестре | 90724-23 |
| Наименование СИ | Зонды-инклинометры |
| Обозначение типа СИ | Геопласт 35 |
| Изготовитель | Общество с ограниченной ответственностью "Региональный Центр Обслуживания Средств Телекоммуникаций" (ООО "РЦО СТ"), г. Уфа |
| Год регистрации | 2023 |
| Срок свидетельства | 12.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Зонды-инклинометры Геопласт 35 (далее - инклинометры) предназначены для измерений зенитного угла и азимута скважины, а также угла установки отклонителя с передачей данных из скважины на поверхность по гидравлическому каналу связи на положительных импульсах.
Принцип действия инклинометров основан на измерении магнитного и гравитационного полей Земли при помощи высокоточных феррозондовых магнитометров (измеряют проекции магнитного поля Земли) и кварцевых акселерометров (измеряют проекции силы тяжести), находящихся в инклинометрах и установленных вдоль трех взаимно перпендикулярных осей. Инклинометры производят измерения плоских углов при наклонном бурении в трех плоскостях, кодировку в информационные пакеты и передачу этих пакетов на поверхность посредством штатных средств передачи данных по гидроканалу. Прием и декодирование информационных пакетов осуществляется на поверхности специальным оборудованием и программным обеспечением.
Конструктивно инклинометры выполнены в виде металлической немагнитной трубы диаметром 45 мм и длиной 2040 м (Рис. 1) На торцах трубы имеется Т-образная прорезь для позиционирования зонда в кожухе и разъем для подключения к генератору. Инклинометр помещается в защитный немагнитный корпус и коммутируется с остальными приборами измерительного блока инклинометра.
Пломбирование инклинометров не предусмотрено. Нанесение знака поверки на инклинометры не предусмотрено. Заводской номер в виде цифрового обозначения наносится методом гравировки либо на торцевую, либо на боковую поверхность корпуса инклинометра в месте, указанном на рисунке 1.
Общий вид средства измерений с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
а) забойная часть

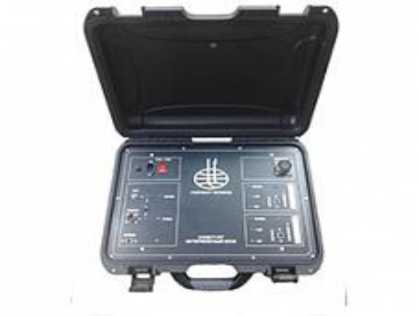

б) наземная часть
Рисунок 1 - Общий вид зонда зонда-инклинометра Геопласт 35
Зонды-инклинометы Геопласт 35 имеют в своем составе программное обеспечение (ПО) Геопласт 35.НК.01. Идентификационные данные ПО представлены в таблице 1.
Таблица 1 Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Геопласт 35.НК.01 |
| Номер версии (идентификационный номер) ПО | ver, 080 и выше |
| Цифровой идентификатор ПО | - |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «высокий» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики инклинометров
| Диапазон измерений зенитных углов, ° | от 0 до180 |
| Пределы допускаемой основной абсолютной погрешности измерений зенитных углов, ° | ±0,2* |
| Диапазон измерений азимутальных углов, ° | от 0 до 360 |
| Пределы допускаемой основной абсолютной погрешности измерений азимутальных углов,° | ±1,5** |
| Диапазон измерений визирных углов, ° | от 0 до 360 |
| Пределы допускаемой основной абсолютной погрешности измерений визирных углов, ° | ±2,8*** |
| Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от +25° до +120°: -по каналу зенитных углов, ° | ±0,5 |
| -по каналу азимутальных углов, ° | ±2,0 |
| -по каналу углов установки отклонителя(визирных углов), ° | ±2,8 |
* - при зенитном угле >5° и <175°;
**- при зенитном угле >10° и < 170°;
*** -при зенитном угле >5° и <175° по гравитационным датчикам, при зенитном угле <5° и >175° по магнитным датчикам.
Таблица 3 - Технические характеристики инклинометров
| Нормальная область значений температуры, °С Рабочая область значений температуры, °С | от + 10 до + 25 от +25 до +120 |
| Длина, мм, не более | 2040 |
| Наружный диаметр, мм, не более | 45 |
| Масса, кг, не более | 10 |
| Максимальное рабочее давление, МПа, не более | 60 |
наносят на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Зонд-инклинометр (забойная часть) | Геопласт 35 | 1 шт. |
| Переносной компьютер* | - | 1 шт. |
| Наземная часть | «Азимут 02» или «Азимут 07Г» | 1 шт. |
| Руководство по эксплуатации | РЦ0.10.55.00.000 РЭ | 1 экз. |
| ПО | РЦ0.10.55.00.000 ПО | 1 экз. |
| Формуляр | РЦ0.10.55.00.000 ФО | 1 экз. |
* - может отсутствовать при использовании любого другого ПК под операционной системой Windows.
Методы измерений изложены в разделе 4 «Использование по назначению» документа «Зонды-инклинометры Геопласт 35. Руководство по эксплуатации».
Государственная поверочная схемы для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482;
ТУ 4318-002-50789085-2011 «Зонды-инклинометры Геопласт-35. Технические условия».
