Источники первичные точного времени RTNTP-1A, 90730-23

Назначение

Источники первичные точного времени RTNTP-1A (далее - Источники) предназначены для воспроизведения и хранения шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS с национальной шкалой времени Российской Федерации UTC(SU), и последующего воспроизведения информации о текущем значении времени в различных форматах.

Описание

Принцип действия Источников основан на приеме сигналов ГЛОНАСС/GPS, синхронизации собственных часов с национальной шкалой времени UTC(SU), выдачи импульсных сигналов, а также информации о значениях текущего времени в различных форматах.

Источники первичные точного времени RTNTP-1A могут применяться в качестве:

- источников точного времени (серверов времени, устройств синхронизации времени) в составе различных автоматизированных систем, в том числе систем обеспечения единого времени, систем телемеханики, автоматизированных систем управления технологическим процессом, автоматизированных систем диспетчерского управления, автоматизированных информационно-измерительных систем различного назначения и т.п.;

- устройств синхронизации различных устройств нижнего, среднего и верхнего уровней, в том числе компьютеров, серверов, устройств сбора данных и т.п.;

- серверов времени 1-го уровня (Stratum 1) в сетях единого точного времени, построенных на базе протокола NTP (Network Time Protocol).

Источник выдает сигналы точного времени в следующих форматах:

- по протоколу NTP через интерфейс Ethernet, в соответствии с рекомендацией NTP v4 (RFC 5905), для выполнения функций сервера времени 1-го уровня (Stratum 1);

- по цифровому протоколу NMEA 0183 (последовательный интерфейс RS-485 (только выход));

- в виде последовательности импульсов 1 Гц (1PPS), синхронизированной с национальной шкалой времени Российской Федерации UTC (SU).

Источник состоит из приемника сигналов ГНСС ГЛОНАСС/GPS, размещенного на интерфейсной плате, и процессорной платы, которые размещены в едином корпусе. Подключение приемной антенны сигналов ГНСС ГЛОНАСС/GPS осуществляется через SMA-разъем.

Конструктивно Источник выполнен в пластиковом корпусе с элементами крепления для установки на DIN-рейку. Снаружи корпуса Источника расположены разъемы для подключения внешних цепей, светодиодные индикаторы режима работы и кнопка сброса сетевых настроек к заводским установкам.

Доступ к процессорной плате и устройствам хранения можно получить только открыв крышку корпуса с нарушением целостности пломбы. Оборудование не имеет узлов регулировки, способных повлиять на измерительную информацию. Данный тип конструкции Источника, обеспечивает ограничение несанкционированного доступа к процессору и устройствам хранения. Таким образом обеспечивается ограничение доступа в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Нанесение знака поверки на корпус Источника не предусмотрено. Серийные номера, однозначно идентифицирующие каждый экземпляр Источника, наносятся на панель в месте соединения корпуса в форме наклейки, содержащей серийный номер в цифро-буквенном формате и дату производства. Также наклейка с серийным номером выполняет функцию пломбы от несанкционированного доступа.

Внешний вид Источника и возможное место нанесения знака утверждения типа показаны на рисунках 1 - 2.

Возможные места нанесения идентификационной наклейки и знака

утверждения типа

Место пломбировки и нанесения заводского . номера

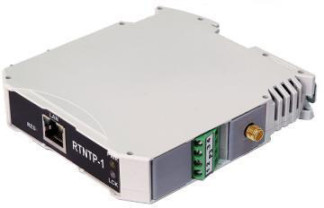

Рисунок 1 - Внешний вид Источника первичного точного времени RTNTP-1A

Места нанесения знака утверждения типа

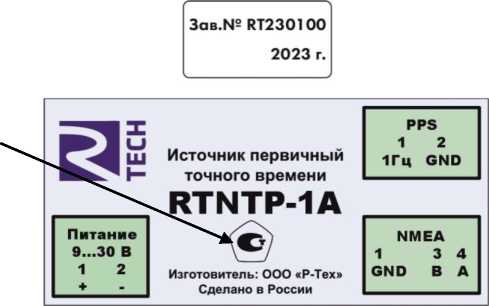

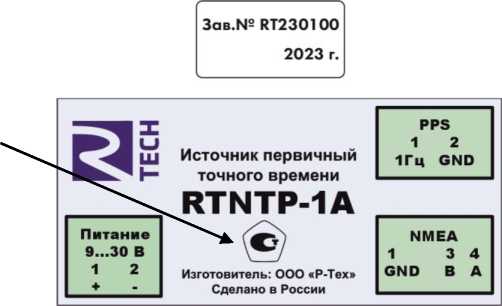

Рисунок 2 - Внешний вид пломбы и идентификационной наклейки

Программное обеспечение

Программное обеспечение встроенное и записывается в Источники при производстве.

Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция Источников исключает возможность несанкционированного влияния на ПО и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.0772014 «средний».

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на руководство по эксплуатации, а также на верхнюю или нижнюю панель в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 руководства по эксплуатации РТБД.403511.001 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

РТБД.403511.001 ТУ «Источник первичный точного времени RTNTP-1A. Технические условия».
