Государственный реестр средств измерений

Измерители иммитанса Е7-20, 90731-23

Измерители иммитанса Е7-20 (далее — приборы) предназначены для измерений емкости, индуктивности, сопротивления, проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления, угла фазового сдвига комплексного сопротивления и тока утечки электрорадиоэлементов (ЭРЭ) в диапазоне частот от 25 Гц до 1 МГц при синусоидальном напряжении и при представлении параметров объектов параллельной и последовательной двухэлементной схемой замещения. Область применения - научные исследования, контроль качества ЭРЭ, измерения неэлектрических величин с применением измерительных преобразователей неэлектрических величин в одну из измеряемых прибором величин.
Карточка СИ
Номер в госреестре 90731-23
Наименование СИ Измерители иммитанса
Обозначение типа СИ Е7-20
Изготовитель ОАО "МНИПИ", Республика Беларусь
Год регистрации 2023
Срок свидетельства 12.07.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Измерители иммитанса Е7-20 (далее - приборы) предназначены для измерений емкости, индуктивности, сопротивления, проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления, угла фазового сдвига комплексного сопротивления и тока утечки электрорадиоэлементов (ЭРЭ) в диапазоне частот от 25 Гц до 1 МГц при синусоидальном напряжении и при представлении параметров объектов параллельной и последовательной двухэлементной схемой замещения. Область применения - научные исследования, контроль качества ЭРЭ, измерения неэлектрических величин с применением измерительных преобразователей неэлектрических величин в одну из измеряемых прибором величин.

Описание

В основу работы приборов положен метод вольтметра-амперметра.

Напряжение рабочей частоты от генератора подается на измеряемый объект. Преобразователь формирует два напряжения, одно из которых пропорционально току, протекающему через измеряемый объект, другое - напряжению на нем. Отношение этих напряжений равно комплексной проводимости или комплексному сопротивлению объекта.

Измерение отношения напряжений проводится аппаратно-программным логометром. В приборах применяется программное обеспечение (далее - ПО) для управления режимами работы, вывода информации на экран и обеспечения интерфейсных функций. Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа средств измерений представлена в приложении 3.

Обязательные метрологические требования: представлены в таблицах 1-3.

Таблица 1

Наименование

Значение

Диапазон установки рабочей частоты, Гц

от 25 до 1 000 000

Пределы допускаемой относительной погрешности установки рабочей частоты, %

±0,02

Пределы допускаемой основной относительной погрешности при измерении модуля комплексного сопротивления 1 Z|, Ом, при напряжении измерительного сигнала 1 В

в соответствии с таблицей 2

Наименование

Значение

Пределы допускаемой основной погрешности при измерении: индуктивности Lp, Ls, Гн;

емкости Ср, Cs, Ф;

активного сопротивления Rp, Rs, Ом;

реактивного сопротивления Xs, Ом;

проводимости Gp, См;

тангенса угла потерь tg 5, безразмерный параметр;

добротности Q, безразмерный параметр;

угла фазового сдвига комплексного сопротивления ф, 0

в соответствии с таблицей 3

Примечания

1 Lp, Ср, Rp, Gp (Ls, Cs,Rs, Xs)- измеряемые параметры при параллельной (последовательной) схеме замещения;

2 Допускается для измеряемого параметра tg 5 использовать обозначение D (фактор потерь).

'аблица 2

Предел измерений 1 Z1

Диапазон измерений Iz 1

Пределы допускаемой основной относительной погрешности Sz, %, на частотах

от 25 до 99 Гц

от 100 до 999 Гц

1 кГц

св. 1 до 10 кГц

св. 10 до 100 кГц

св. 100 до 1000 кГц

10 МОм

от 1 до 10 МОм

±1,0

±0,5

±0,4

1 МОм

от 0,1 до 1 МОм

±1,0

±0,3

±0,2

±0,5

100 кОм

от 10 до 100 кОм

±0,5

±0,2

±0,1

±0,2

±0,9

10 кОм

от 1 до 10 кОм

±0,5

±0,2

±0,1

±0,2

±0,5

±2,0

1 кОм

от 0,1 до 1 кОм

±0,5

±0,2

±0,1

±0,2

±0,5

±2,0

100 Ом

от 10 до 100 Ом

±0,6

±0,3

±0,2

±0,3

±0,5

±2,0

10 Ом

от 1 до 10 Ом

±1,0

±0,5

±0,3

±0,4

±0,8

±3,0

Предел измерений

Диапазон измерений Izl

Пределы допускаемой основной относительной погрешности Sz, %, на частотах

1

zl

от 25 до 99 Гц

от 100 до 999 Гц

1 кГц

св. 1 до 10 кГц

св. 10

до 100 кГц

св. 100 до 1000 кГц

1 Ом

от 0,1 до 1 Ом

±1,0

±0,7

±0,4

±0,4

±0,9

Примечания

1 Пределы допускаемой основной относительной погрешности при измерении | Zl свыше 10 МОм до 1 ГОм, 3Zi, %, определяют по формуле

8 -5 IZl                                          (1)

10

где 5z ~ пределы допускаемой основной относительной погрешности при измерении 1 Zl из таблицы 2 на пределе 10 МОм, %;

[ Zl - измеренное значение модуля комплексного сопротивления, МОм.

2 Пределы допускаемой основной относительной погрешности при измерении |z| от 0,01 мОм до 0,1 Ом, 3z2, %, определяют по формуле

°’*

5zi 8z        ,                                                 ( )

Izl

где 8z - пределы допускаемой основной относительной погрешности при измерении 1 Zl из таблицы 2 на пределе 1 Ом, %;

1 Zl - измеренное значение модуля комплексного сопротивления, Ом.

3 Пределы допускаемой основной относительной погрешности при измерении 1Z при 1 Zl > 10 МОм и 1 Zl < 0,1 Ом на частотах от 41 до 59 Гц не нормируются.

4 Пределы допускаемой основной относительной погрешности при измерении 1 Zl при напряжении измерительного сигнала менее 1 В, Згз, %, определяют по формуле

Sz, =                                             (3)

где 8Z - пределы допускаемой основной относительной погрешности при измерении 1 Zl из таблицы 2, %;

U - значение напряжения измерительного сигнала, установленное на индикаторе прибора, В.

5 Пределы допускаемой основной относительной погрешности при измерении 1 Zl в режиме БЫСТРО, 8z4, %, определяют по формуле

524 = 5/3                                           (4)

где Sz - пределы допускаемой основной относительной погрешности при измерении 1Z из таблицы 2, %.

Таблица 3

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной относительной 5 или абсолютной △ погрешности

Rs, Rp

от 0,01 мОм до 1 ГОм

5r= 8z % при Q < 0,1

5r= Sz • (1 + Q) % при Q > 0,1

Gp

от 0,01 нСм до 10 См

3g ~ 3z % при Q < 0,1

5g = 5z ■ (1 + Q) % при Q > 0,1

Ls,Lp

от 0,01 нГн до 10 кГн

3l= Sz % при D< 0,1

8l= 8z ■ (1 + D) % при D > 0,1

cs, Cp

от 0,001 пФ до 1 Ф

8c—5z % при D< 0,1

8c = 3z'(l+D)% при D> 0,1

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной относительной 5 или абсолютной А погрешности

от 0,01 мОм до 1 ГОм

3x = 5z°/° при D< 0,1

5№= 5z • (1 + D) % при D > 0,1

D

от 10-4 до 104

△D = (5Z/100 %)• (1 + 10D) при D < 1

3d= §z • (Ю + D) при D > 1

Q

от W4 до 104

3o=3z-(10 + Q) npnQ>l

До= (5Z/100 %)• (1 + 10Q) при Q < 1

Ф

от минус 90° до плюс 90°

^=(Sz/l%)°

Примечание - Пределы допускаемой основной погрешности на частотах свыше 100 кГц не нормируются при измерении Rp, Rs Gp D, Q, ф при D < 10 и при измерении Lp, Ls, Ср, Cs, Xs, D, Q, ф -при Q < 10.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 4.

Таблица 4

Наименование

Значение

Диапазон установки напряжения измерительного сигнала с дискретностью 20 мВ

Пределы допускаемой относительной погрешности установки напряжения измерительного сигнала на частоте 1 кГц, %: в диапазоне до 100 мВ в диапазоне свыше 100 мВ

от 40 мВ до 1 В

±10 ±3

Выходное сопротивление источника измерительного сигнала, Ом

(100 + 20)

Диапазон измерений тока утечки

от 0,01 мкА до 10 мА

Пределы допускаемой относительной погрешности при измерении тока утечки, %

±(3 + 10 мкА/I), где I - измеренное значение тока утечки, мкА

Диапазон установки напряжения смещения внутреннего источника, В:

с дискретностью 20 мВ

с дискретностью 200 мВ

Пределы допускаемой погрешности установки напряжения смещения внутреннего источника:

в диапазоне от 0 до 100 мВ, мВ

в диапазоне свыше 100 мВ до 40 В, %

Диапазон установки напряжения смещения внешнего источника, В

от 0 до 4 свыше 4 до 40

±10

±3

от 0 до 120

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне условий эксплуатации относительно нормальных условий на каждые 10 °C

соответствуют половине значения пределов допускаемой основной погрешности

Наименование

Значение

Время одного измерения без времени выбора предела измерений (длительность цикла запуска) при частоте измерительного сигнала 1 кГц, с, не более:

в режиме «НОРМА»

в режиме «БЫСТРО»

1 од

Диапазон напряжения питания переменного тока номинальной частотой 50 Гц, В

от 207 до 253

Потребляемая мощность, В А, не более

20

Условия эксплуатации:

диапазон температуры окружающего воздуха, °C относительная влажность воздуха, %, не более атмосферное давление, кПа

от 5 до 40

90 от 84,0 до 106,0

Средний срок службы, лет, не менее

8

Масса, кг, не более

4

Габаритные размеры (длина, ширина, высота), мм, не более

415 х 310 х 130

Комплектность

Наименование

Количество

Измеритель иммитанса Е7-20

1

Кабель сетевой

1

Устройство присоединительное УП-1

1

Устройство присоединительное УП-2

1

Кабель

4

Кабель интерфейсный

1

Вставка плавкая ВП2Б-1В 0,5 А 250 В

2

Руководство по эксплуатации

1

Методика поверки

1

Упаковка

1

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на корпус приборов и на титульный лист руководства по эксплуатации.

Поверка осуществляется по МП.МН 1353-2004 «Система обеспечения единства измерений Республики Беларусь. Измерители иммитанса Е7-20. Методика поверки» в редакции с изменением № 2.

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ТУ РБ 100039847.042-2004 «Измерители иммитанса Е7-20. Технические условия»;

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);

методику поверки:

МП.МН 1353-2004 «Система обеспечения единства измерений Республики Беларусь. Измерители иммитанса Е7-20. Методика поверки» в редакции с изменением № 2.

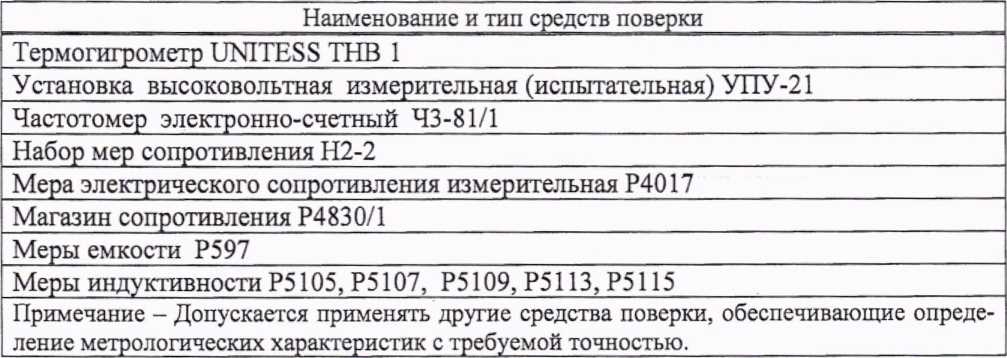

Перечень средств поверки: представлен в таблице 6.

Таблица 6

Идентификация программного обеспечения: приведена в таблице 6. Таблица 6

Наименование ПО

Идентификационные данные

E7-20_0x0D31438F.hex

0x0D31438F

Примечание - Допускается применение более поздних версий программного обеспечения при условии, что метрологически значимая часть программного обеспечения приборов останется без изменений.

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерители иммитанса Е7-20 соответствуют требованиям технических условий ТУ РБ 100039847.042-2004, ТР ТС 004/2011, ТР ТС 020/2011.
