| Номер в госреестре | 90739-23 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | Акционерным обществом "РНГМ-ГРУПП" (АО "РНГМ-ГРУПП"), г. Самара |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего объему, указанному в градуировочных таблицах резервуаров.
Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона.
Тип резервуаров - вертикальные стальные цилиндрические. Резервуары оборудованы боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуары оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.
Тип размещения - наземный. Фундаменты резервуаров соответствуют требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
Заводской номер нанесен на стенку резервуара в виде цифрового обозначения аэрографическим способом.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Резервуары зав.№№ 47, 48, 49, 50 расположены на территории нефтебазы Акционерное общество «Восточно-Сибирская нефтегазовая компания» (АО «Востсибнефтегаз») по адресу: Красноярский край, Юрубчено-Тохомское месторождение, производственно-складская база, участок горюче-смазочных материалов, склад горюче-смазочных материалов (склад нефтепродуктов).

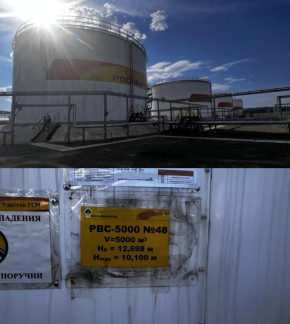

Общий вид резервуаров представлен на рисунках 1-3.

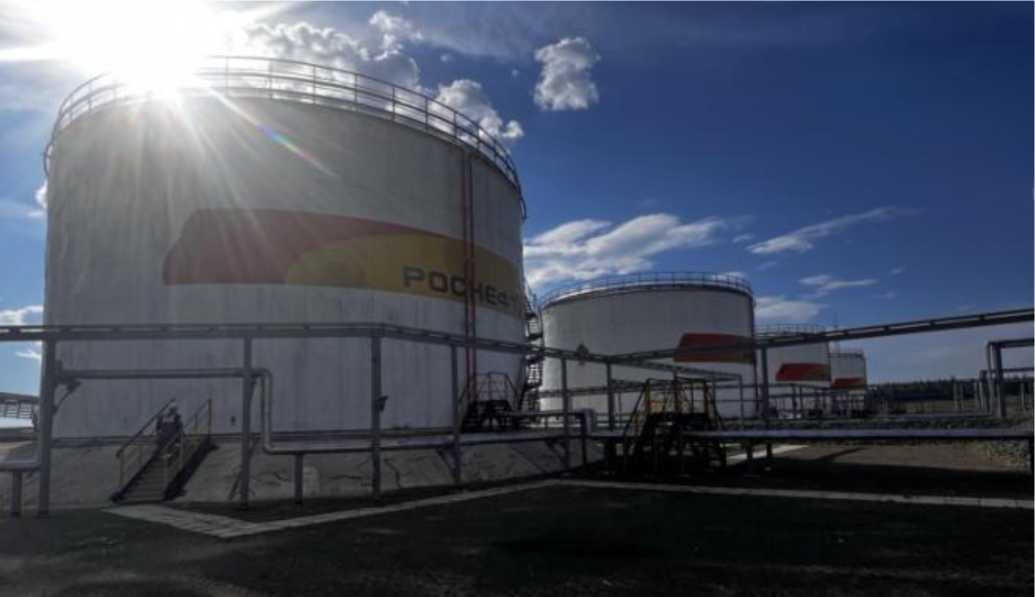

Рисунок 1 - Общий вид резервуаров вертикальных стальных цилиндрических РВС-5000 зав.№№ 47, 48, 49, 50

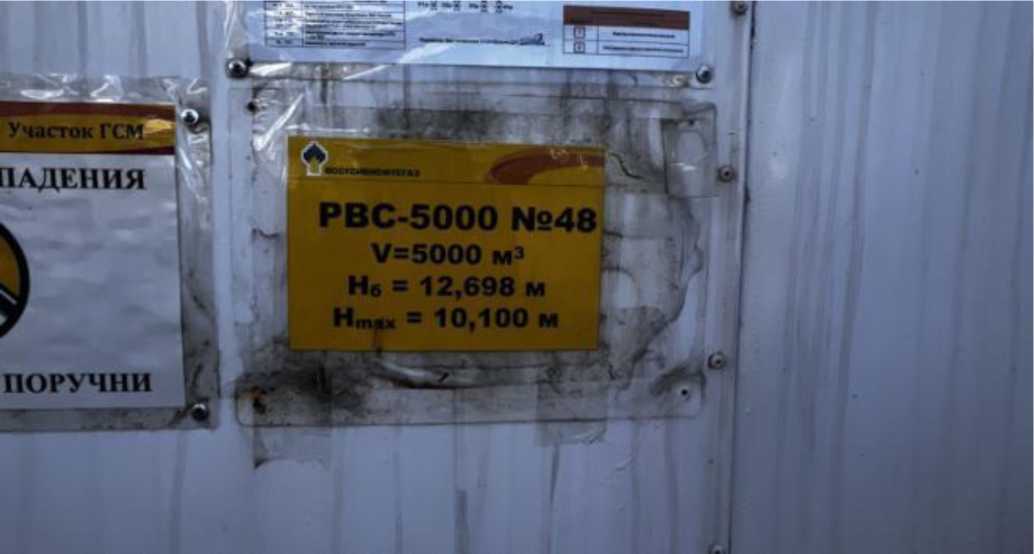

Рисунок 2 - Пример нанесения заводского номера РВС-5000

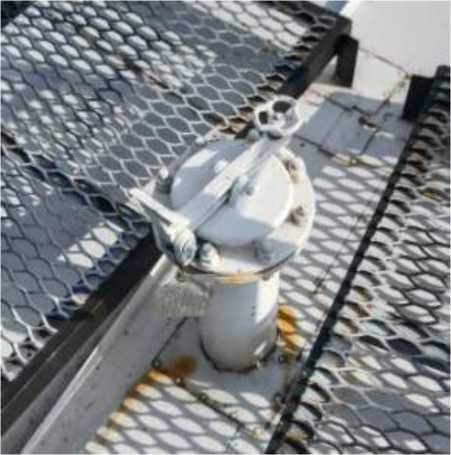

Рисунок 3 - Фото замерного люка резервуаров РВС-5000
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Тип резервуаров | РВС-5000 |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % | ±0,10 |
| Средний срок службы, лет, не менее | 25 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары вертикальные стальные цилиндрические | РВС-5000 | 4 шт. |
| Паспорта на резервуары | - | 4 экз. |
| Градуировочные таблицы | - | 4 экз. |
приведены в разделе 5 паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
