| Номер в госреестре | 90742-23 |
| Наименование СИ | Барьеры искрозащиты с гальваническим разделением |
| Обозначение типа СИ | СБС |
| Изготовитель | Общество с ограниченной ответственностью «Технологии Ключевых Систем» (ООО «ТехКС»), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 14.12.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Барьеры искрозащиты с гальваническим разделением СБС (далее - барьеры) предназначены для гальванической развязки и преобразований входных аналоговых сигналов силы постоянного тока в электрические выходные сигналы силы постоянного тока, а также в цифровые кодовые сигналы для передачи по протоколу HART между взрывоопасной и взрывобезопасной зонами, обеспечивая искробезопасные электрические параметры устройств.
Принцип действия барьеров основан на преобразовании входных аналоговых сигналов силы постоянного тока в электрические выходные сигналы силы постоянного тока с возможностью двунаправленной передачи сигналов по протоколу HART. Барьеры обеспечивают гальваническое разделение цепей питания, входных и выходных цепей.
Конструктивно барьеры выполнены в виде законченных модулей в корпусе из высококачественного полиамида PA66, состоящем из двух частей с установленной внутрь печатной платой. Барьеры рассчитаны для монтажа на DIN-рейку по EN 50022. Подача питания на барьеры осуществляется как через съемные клеммные колодки, так и через специальный разъём со стороны DIN-рейки.
Барьеры выполнены со взрывозащитой вида «искробезопасная электрическая цепь» (i), уровнем взрывозащиты вида (ia) в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, имеют маркировку взрывозащиты [Ex ia Ga] IIC.
Барьеры изготавливаются двухканального исполнения. Все каналы выполняют одинаковую функцию, заявленную в модификации барьера.
Барьеры выпускаются в следующих модификациях: СБС-07, СБС-07-H, СБС-10, СБС-10-H, отличающихся направлением преобразования входных аналоговых сигналов силы постоянного тока между взрывоопасной и взрывобезопасной зонами, а также наличием или отсутствием двунаправленной передачи сигналов по протоколу HART.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус барьеров наклейкой, расположенной на лицевой панели, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.
Нанесение знака утверждения типа на корпусе барьеров не предусмотрено.
Нанесение знака поверки на корпус барьеров не предусмотрено.
Конструкцией барьеров не предусмотрено пломбирование.
Общий вид барьеров с указанием мест нанесения заводского номера представлен на рисунке 1.
заводского номера
Место нанесения
а) СБС-07
в) СБС-10
СБС-07-Н
б) СБС-07-Н
Место
нанесения
заводского номера
г) СБС-10-Н

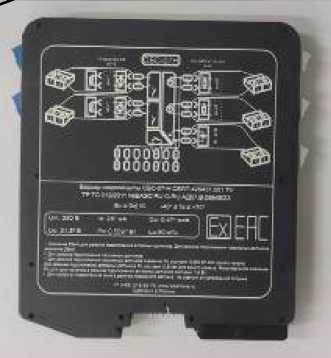

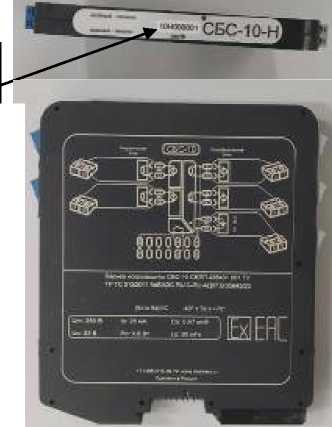

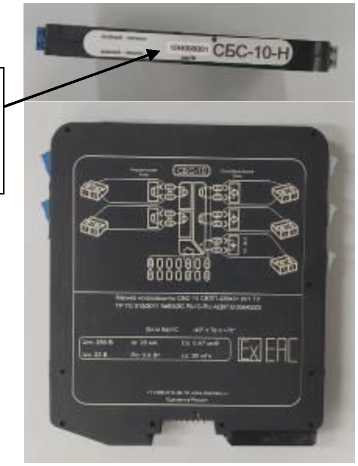

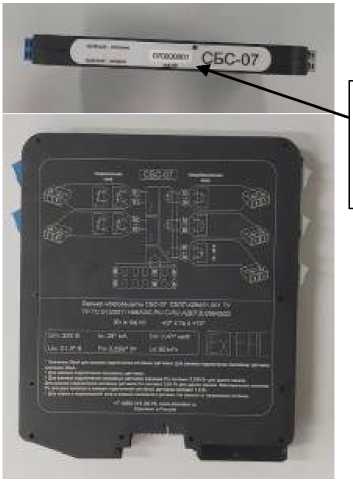

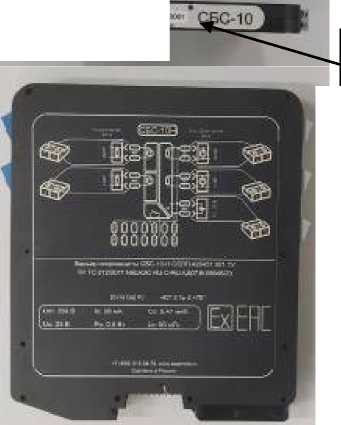

Рисунок 1. Общий вид барьеров
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Количество каналов | 2 |
| Диапазон входного и выходного сигнала силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной погрешности преобразований силы постоянного тока, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной погрешности преобразований силы постоянного тока, % | ±0,01 |
| Примечания 1. Нормируемым значением для приведенной погрешности является максимальное значение диапазона. 2. Дополнительная погрешность обусловлена изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 °C изменения температуры. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное значение напряжения питания, В | 24 |
| Диапазон питания постоянного тока, В | от 18 до 30 |
| Потребляемая мощность, Вт, не более - модификаций СБС-07 и СБС-07-Н - модификаций СБС-10 и СБС-10-Н | 3,6 2,5 |
| Масса, кг, не более | 0,15 |
| Габаритные размеры, мм, не более - ширина - высота - длина | 140 120 12,5 |
| Нормальные условия измерений: - температура окружающей среды, °C | от +15 до +25 |
| Рабочие условия измерений: - температура окружающей среды, °C - относительная влажность, %, не более | от -40 до +70 95 |
| Маркировка взрывозащиты | [Ex ia Ga] IIC |
| Средняя наработка на отказ, ч, не менее | 105000 |
| Средний срок службы, лет, не менее | 12 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./ экз. |
| Барьер искрозащиты СБС | - | 1 |
| Паспорт | СЕЛП.426431.001 -ХХ ПС | 1 |
| Руководство по эксплуатации | СЕЛП.426431.001 РЭ | 1 |
| Примечания 1. При групповой поставке барьеров эксплуатационные документы прилагаются в одном экземпляре на партию. 2. ХХ в обозначении паспорта может принимать значения 01 для модификаций СБС-07 и СБС-07-H, и 02 для модификаций СБС-10 и СБС-10-Н. | ||
приведены в разделе 1.4 «Устройство, работа и схемы включения» руководства по эксплуатации.
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от I^IO16 до 100 А»;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
СЕЛП.426431.001 ТУ Барьеры искрозащиты с гальваническим разделением СБС. Технические условия.
