| Номер в госреестре | 90743-23 |
| Наименование СИ | Машины для испытаний |
| Обозначение типа СИ | ИП-1А |
| Изготовитель | Общество с ограниченной ответственностью "МЕТРОЛОГИЯ ИСЛ" (ООО "МЕТРОЛОГИЯ ИСЛ"), Московская обл., с. Ярополец |
| Год регистрации | 2023 |
| Срок свидетельства | 14.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины для испытаний ИП-1А (далее - машины) предназначены для измерений силы при проведении механических испытаний образцов строительных материалов на сжатие.
Принцип действия машин основан на преобразовании электрической энергии электродвигателем, с помощью которого вращается гидравлический насос. Гидравлический насос создает давление в гидравлическом цилиндре и преобразует это давление в нагрузку на образец. Давление измеряется тензорезисторным датчиком и в виде электрического сигнала поступает в микропроцессорный блок управления, который выводит значение нагрузки на электронный блок отображения информации.
Основными компонентами машин являются: насосная станция, устройство нагружения, микропроцессорный блок управления, нижняя и верхняя опорные плиты и проставки.
Насосная станция состоит из гидробака, масляного фильтра, радиально-поршневого насоса с приводом от асинхронного электродвигателя, звукоизолирующего кожуха и элементов управления параметрами потока масла.
Устройство нагружения содержит раму, включающую в себя основание, колонны, плиту опорную верхнюю на шаровой опоре и домкрат с гидравлическим возвратом поршня. Микропроцессорный блок управления позволяет задавать и контролировать режим работы машины. Давление масла в напорной магистрали измеряется с помощью тензорезисторного датчика.
Управление режимами работы машин и отображение информации, обработка, хранение, отображение и передача измеренных значений на внешние устройства осуществляются с помощью электронного блока. Одна из зон экрана выполняет функцию цифрового индикатора нагрузки.
Нижняя опорная плита служит для установки образца при испытаниях на сжатие или для установки дополнительных приспособлений. Проставки служат для изменения высоты рабочего пространства.
К средствам измерений данного типа относятся машины для испытаний ИП-1А модификаций ИП-1А-500, ИП-1А-1000, ИП-1А-1500, ИП-1А-500АБ, ИП-1А-1000АБ, ИП-1А-1500АБ, ИП-1А-250/1000, ИП-1А-250/1500, ИП-1А-500АБ «Универсал», ИП-1А-500АБ «Универсал» М. Модификации машин отличаются диапазонами измерений. Варианты исполнения машин отличаются наборами дополнительных приспособлений, габаритными размерами и массой.
Машины модификаций ИП-1А-250/1000, ИП-1А-250/1500, ИП-1А-500АБ «Универсал» и ИП-1А-500АБ «Универсал» М комплектуются двумя тензорезисторным датчиками с одной нагрузочной рамой. Переключение между датчиками осуществляется с помощью программного обеспечения «Press_SUP.hex» для модификаций ИП-1А-250/1000, ИП-1А-250/1500; «Universal.hex» для модификации ИП-1А-500АБ «Универсал» и «Universal_Sup.hex» для модификации ИП-1А-500АБ «Универсал» М.
Машины исполнения ИП-1А-500АБ «Универсал» и ИП-1А-500АБ «Универсал» М имеют выпрессовочное устройство и ручное управление переключения режимов работы с помощью ручки, которая расположена на корпусе насосной станции.
В процессе эксплуатации машины не предусматриваются внешние механические или электронные регулировки. Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование крепежного винта микропроцессорного пульта управления.
Заводской номер машин в числовом формате указывается методом печати на маркировочной табличке, расположенной на корпусе машины.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин представлен на рисунках 1-2.
Общий вид маркировочной таблички представлен на рисунке 3.
крепежного винта
микропроцессорного пульта управления
Схема пломбировки представлена на рисунке 4.

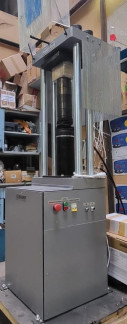

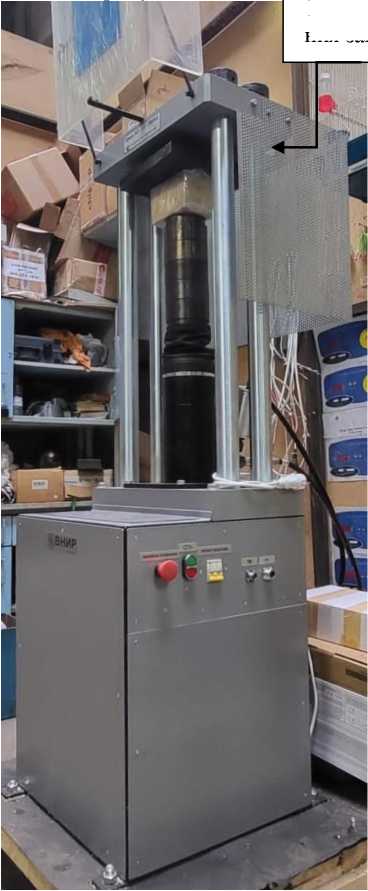

Рисунок 1 - Общий вид машин для испытаний ИП-1А модификаций ИП-1А-500, ИП-1А-1000, ИП-1А-1500, ИП-1А-250/1000, ИП-1А-250/1500, ИП-1А-500АБ, ИП-1А-1000АБ, ИП-1А-1500АБ
Место указания заводско-
Место указания заводского номера

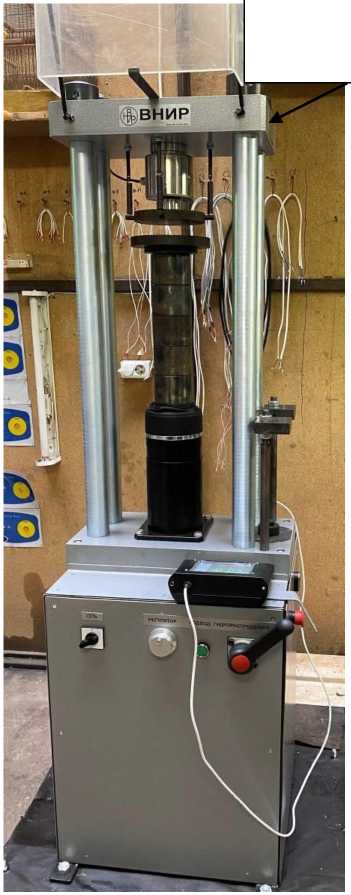

Рисунок 2 - Общий вид машин для испытаний ИП-1А модификаций ИП-1А-500АБ «Универсал», ИП-1А-500АБ «Универсал» М
Место указания заводского номера
Рисунок 3 - Общий вид маркировочной таблички
Рисунок 4 - Схема пломбировки крепежного винта микропроцессорного пульта управле-
ния
Для работы с машинами используется метрологически значимое программное обеспечение (далее - ПО), устанавливаемое на микропроцессорный пульт управления. ПО разработано специально для машины и служит для управления ее функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | |||
| Модификация | ИП-1А-500, ИП-1А-1000, ИП-1А-1500, ИП-1А-500АБ, ИП-1А-1000АБ, ИП-1А-1500АБ | ИП-1А-250/1000, ИП-1А-250/1500 | ИП-1А-500АБ «Универсал» | ИП-1А-500АБ «Универсал» М |
| Идентификационное наименование ПО | Press.hex | Press_SUP.hex | Universal.hex | Universal_Sup.hex |
| Номер версии (идентификационный номер ПО) | не ниже V 1.16 | не ниже V 1.00 | не ниже V1.02 | не ниже V1.03 |
| Алгоритм вычисления цифрового идентификатора | - | - | - | - |
Таблица 2 - Метрологические характеристики машин для испытаний ИП-1А модификаций ИП-1А-500, ИП-1А-500АБ, ИП-1А-1000, ИП-1А-1000АБ, ИП-1А-1500, ИП-1А-1500АБ
| Наименование характеристики | Значение | ||
| Модификация | ИП-1А-500, ИП-1А-500АБ | ИП-1А-1000, ИП-1А-1000АБ | ИП-1А-1500, ИП-1А-1500АБ |
| Диапазон измерений силы, кН | от 10 до 500 | от 20 до 1000 | от 30 до 1500 |
| Пределы допускаемой относительной погрешности измерений силы, % - в диапазоне измерений от 2 до 10 % включ. от верхнего предела диапазона измерений - в диапазоне измерений св. 10 до 100 % от верхнего предела диапазона измерений | ±2 ±1 | ||
Таблица 3 - Метрологические характеристики машин для испытаний ИП-1А модификации ИП-1А-250/1000
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН - при использовании датчика силы Д60 | от 20 до 1000 |
| - при использовании датчика силы Д16 | от 25 до 250 |
| Пределы допускаемой относительной погрешности измерений силы, % - при использовании датчика силы Д60 - в диапазоне измерений от 20 до 100 кН включ. | ±2 |
| - в диапазоне измерений св. 100 до 1000 кН | ±1 |
| - при использовании датчика силы Д16 | ±1 |
Таблица 4 - Метрологические характеристики машин для испытаний ИП-1А модификации ИП-1А-250/1500
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН - при использовании датчика силы Д60 | от 30 до 1500 |
| - при использовании датчика силы Д16 | от 25 до 250 |
| Пределы допускаемой относительной погрешности измерений силы, % - при использовании датчика силы Д60 - в диапазоне измерений от 30 до 150 кН включ. | ±2 |
| - в диапазоне измерений св. 150 до 1500 кН | ±1 |
| - при использовании датчика силы Д16 | ±1 |
Таблица 5 - Метрологические характеристики машин для испытаний ИП-1А модификаций ИП-1А-500АБ «Универсал», ИП-1А-500АБ «Универсал» М
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН - при использовании датчика силы Д60 - при использовании датчика силы MB50 | от 50 до 500 от 1 до 100 |
| Пределы допускаемой относительной погрешности измерений силы, % - при использовании датчика силы Д60 - при использовании датчика силы МВ50 | ±1 ±2 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | ИП-1А-500, ИП-1А-1000, ИП-1А-1500, ИП-1А-500АБ, ИП-1А-1000АБ, ИП-1А-1500АБ, ИП-1А-250/1000 | ИП-1А-250/1500, ИП-1А-500АБ «Универсал», ИП-1А-500АБ «Универсал» М |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - мощность, кВт | 220+22-11 50±1 2 1 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +35 80 | |
| Габаритные размеры (Д*Ш*В), мм, не более | 700x630x1750 | 550x540x1700 |
| Масса, кг, не более | 600 | 450 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина для испытаний | ИП-1А | 1 шт. |
| Микропроцессорный пульт управления | - | 1 шт. |
| Оснастка | - | 1 комплект |
| Паспорт, техническое описание и инструкция по эксплуатации | - | 1 экз. |
приведены в разделе «Режимы работы» «Машины для испытаний ИП-1А. Паспорт, техническое описание и инструкция по эксплуатации» .
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
ТУ 26.51.62-126-52045791-2023. Машины для испытаний ИП-1А. Технические условия.
