| Номер в госреестре | 90748-23 |
| Наименование СИ | Система измерений количества и показателей качества конденсата газового нестабильного на ГКП-11 Ен-Яхинского НГКМ |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Закрытое акционерное общество Научно-инженерный центр "Инкомсистем" (ЗАО НИЦ "Инкомсистем"), г. Казань |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества конденсата газового нестабильного на ГКП-11 Ен-Яхинского НГКМ (далее - Система) предназначена для автоматизированных измерений массы конденсата газового нестабильного.
Система представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка Системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.
Принцип действия Системы основан на использовании прямого метода динамических измерений массы конденсата газового нестабильного (далее - КГН). При прямом методе динамических измерений массу КГН измеряют при помощи счетчиков-расходомеров массовых и результат измерений массы получают непосредственно.
Система состоит из:
- блока измерительных линий КГН (далее - БИЛ);
- блока контроля качества (далее - БКК);
- блока сбора и обработки информации (далее - БОИ).
В вышеприведенные технологические блоки входят измерительные компоненты, по своему функционалу участвующие в измерениях массы КНГ, контроле и измерениях показателей качества КГН, контроле технологических режимов работы Системы.
Система состоит из пяти (трех рабочих, одного резервного и одного контрольнорезервного) измерительных каналов (ИК) массы и массового расхода КГН, а также ИК температуры, давления, плотности КГН. ИК, метрологические характеристики которых определяются комплектным методом, приведены в таблице 4. Измерительные компоненты Системы, участвующие в измерениях массы КГН, контроле и измерениях показателей качества КГН, приведены в таблице 1.
Система обеспечивает выполнение следующих основных функций:
- автоматизированные измерения массы и массового расхода КГН прямым методом динамических измерений в рабочих диапазонах расхода, температуры, давления, плотности КГН;
- автоматизированные измерения температуры, давления, плотности КГН;
- поверка и контроль метрологических характеристик СРМ с помощью ПУ;
- контроль метрологических характеристик СРМ с помощью СРМ, установленном на контрольно-резервной ИЛ;
- защита алгоритма и программного обеспечения Системы от несанкционированного доступа установкой паролей разного уровня доступа;
- регистрация и хранение результатов измерений, формирование отчетов.
Таблица 1- Состав Системы
| Наименование измерительного компонента | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчики-расходомеры массовые Micro Motion (далее - СРМ) | 45115-16 |
| Счетчики-расходомеры массовые Micro Motion (модели DS, DH, DT, DL, CMF, F, R, T, CNG050) (далее - СРМ) | 13425-01 |
| Преобразователи измерительные 644, 3144, 3244 к датчикам температуры | 14683-00 |
| Преобразователи измерительные Rosemount 644, Rosemount 3144P | 56381-14 |
| Термопреобразователи сопротивления платиновые серии 65 | 22257-01, 22257-11 |
| Преобразователи давления измерительные 3051 | 14061-99, 14061-15 |
| Преобразователи плотности жидкости измерительные моделей 7835, 7845, 7846, 7847 (далее - ПП) | 15644-01 |
| Преобразователи плотности и расхода CDM (далее - ПП) | 63515-16 |
| Расходомер ультразвуковой UFM 500 (далее - УЗР) | 13897-02 |
| Расходомер ультразвуковой UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300 (далее - УЗР) | 48218-11 |
| Установка поверочная «ВСР-М» (далее - ПУ) | 18099-99 |
| Контроллеры измерительные ROC/FloBoss (мод. ROC 306, 312, 364, 809; FloBoss 103, 407, 503, 504, 553, S600) (далее - ИВК) | 14661-02 |
| Контроллеры измерительные FloBoss S600+ (далее - ИВК) | 64224-16 |
Общий вид Системы приведен на рисунке 1.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией СРМ предусмотрены места установки пломб, несущих на себе знак поверки, который наносится методом давления на свинцовую (пластмассовую) пломбу, установленную на контровочной проволоке, пропущенной через существующие технологические отверстия в шпильках на фланцевых соединениях первичного преобразователя и на стопорный винт крышки электронного преобразователя.
Схема установки пломб от несанкционированного доступа и обозначение мест нанесения знака поверки представлены на рисунках 2 и 3.
Заводской номер Системы, содержащий две цифры, нанесен методом давления на маркировочную табличку, которая закреплена на стойке в БИЛ Системы (рисунок 4).

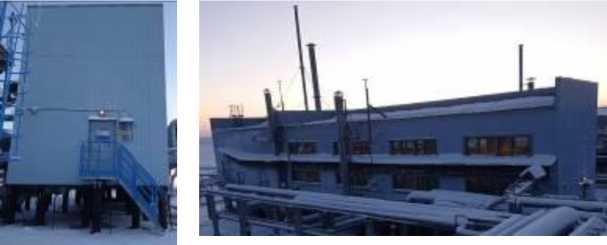

Рисунок 1 - Общий вид Системы
Место установки пломбы
Рисунок 2 - Схема установки пломб от несанкционированного доступа электронного преобразователя модели 2700

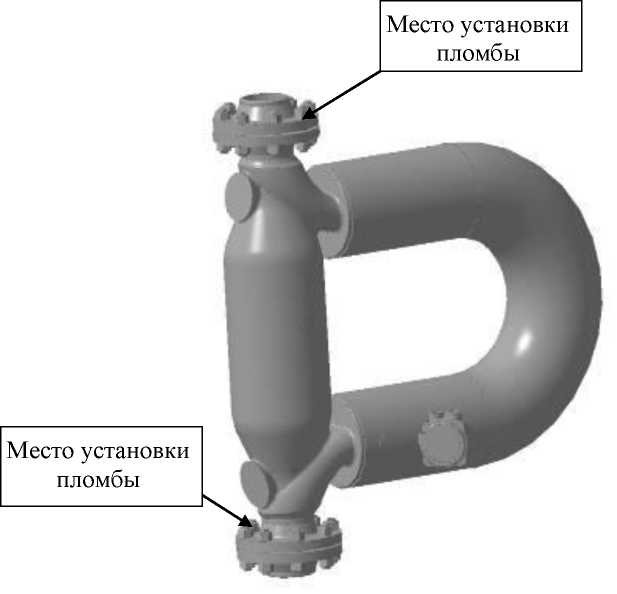

Рисунок 3 - Схема установки пломб от несанкционированного доступа первичного преобразователя СРМ
Место нанесения заводского номера

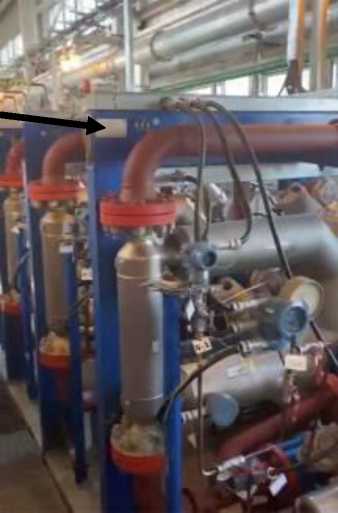

Рисунок 4 - Стойка БИЛ Системы с маркировочной табличкой, на которой нанесен заводской номер
Программное обеспечение (ПО) обеспечивает реализацию функций Системы. ПО Системы реализовано в ИВК. Защита ПО от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется наличием системы ограничения доступа, установкой логина и пароля разного уровня доступа. Наименования ПО ИВК и идентификационные данные ИВК указаны в таблице 2.
Метрологические характеристики Системы нормированы с учетом влияния ПО
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| рабочий | резевный | |
| Идентификационное наименование ПО | LinuxBinary.app | |
| Номер версии (идентификационный номер) ПО | 04 | .07 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 2fa5 | d10b |
ПО имеет высокий уровень защиты в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Метрологические и основные технические характеристики, включая показатели точности и показатели качества КГН, приведены в таблицах 3, 4, 5.
Таблица 3 - Метрологические характеристики Системы
| Наименование характеристики | Значение характеристики |
| Диапазон измерений массового расхода КГН*, т/ч | от 10 до 280 |
| Пределы допускаемой относительной погрешности измерений массы КГН, % | ±0,25 |
| * - указан максимальный диапазон измерений, фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений | |
Таблица 4 - Состав и основные метрологические характеристики ИК с комплектным методом определения метрологических характеристик________________________________________
| Номер ИК | Наименование ИК | Количество ИК (место установки) | Состав И | К | Диапазон измерений | Пределы допускаемой относительной погрешности ИК |
| Первичный измерительный преобразователь | Вторичная часть | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | ИК массы и массового расхода КГН | 1 (ИЛ № 1) | СРМ | ИВК | от 10 до 94 т/ч | ±0,25 % |
| 2 | 1 (ИЛ № 2) | |||||
| 3 | 1 (ИЛ № 3) | |||||
| 4 | 1 (ИЛ № 4) | |||||
| 5 | 1 (ИЛ № 5) | ±0,251) % ±0,20 2)% |
1) Пределы допускаемой относительной погрешности ИК массы и массового расхода КГН контрольно-резервной ИЛ, применяемой в качестве резервной;
2) Пределы допускаемой относительной погрешности ИК массы и массового расхода КГН контрольно-резервной ИЛ, применяемой в качестве контрольной.
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Количество ИЛ, шт. | 5 (три рабочие, одна резервная, одна контрольнорезервная) |
| Избыточное давление измеряемой среды, МПа | от 3,6 до 7,5 |
| Режим работы Системы | непрерывный |
| Измеряемая среда | КГН по СТО Газпром 5.11 «Конденсат газовый нестабильный. Общие технические условия» |
| Температура измеряемой среды, °С | от -17 до +25 |
| Плотность измеряемой среды в рабочем диапазоне температуры, кг/м3 | от 600 до 670 |
Продолжение таблицы 5
| Наименование характеристики | Значение характеристики |
| Массовая доля воды, %, не более | 0,5 |
| Массовая доля механических примесей, %, не более | 0,05 |
| Массовая концентрация хлористых солей, мг/дм3, не более | 100 |
| Содержание свободного газа | не допускается |
| Параметры электрического питания | 380±38 В, трехфазное, 50±1 Гц 220±22 В, однофазное, 50±1 Гц |
| Условия эксплуатации: - температура воздуха в операторной, °С - относительная влажность воздуха в помещениях, % - атмосферное давление, кПа | от +18 до +25 от 30 до 80 от 84 до 106 |
| Средний срок службы, год, не менее | 30 |
наносится на титульный лист руководства по эксплуатации Системы типографским способом.
Комплектность Системы приведена в таблице 6.
Таблица 6
| Наименование | Количество |
| Система измерений количества и показателей качества конденсата газового нестабильного на ГКП-11 Ен-Яхинского НГКМ | 1 шт. |
| Руководство по эксплуатации системы измерений количества и показателей качества конденсата газового нестабильного на ГКП-11 Ен-Яхинского НГКМ | 1 экз. |
приведены в документе «ГСИ. Масса газового конденсата. Методика измерений системой измерений количества и показателей качества конденсата газового нестабильного на ГКП-11 Ен-Яхинского НГКМ», аттестованным ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И.Менделеева», свидетельство об аттестации методики (метода) измерений № 01.00257-2013/35014-21 от 05.03.2021.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
