| Номер в госреестре | 90753-23 |
| Наименование СИ | Система учета нефтепродуктов |
| Обозначение типа СИ | АУТН ЯНОС |
| Изготовитель | Общество с ограниченной ответственностью "Шерцер РУС" (ООО "Шерцер РУС"), г. Ярославль |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система учета нефтепродуктов АУТН ЯНОС (далее - система) предназначена для измерений в автоматизированном режиме массы нефтепродуктов в железнодорожных цистернах, управления процессом налива, а также проведения учетно-расчетных операций при отгрузке нефтепродуктов.
Система представляет собой единичный экземпляр средства измерений, спроектированный для конкретного объекта из компонентов серийного изготовления, заводской номер 001. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.
Система включает в себя территориально обособленную автоматизированную установку тактового налива бензинов в железнодорожные цистерны АУТН тит.222, автоматизированную установку тактового налива дизельного топлива и керосина в железнодорожные цистерны АУТН тит.206 и автоматизированную установку тактового налива мазута в железнодорожные цистерны АУТН тит.212, с двумя подъездными путями в составе каждой установки и установленными весами на каждом подъездном пути.
Принцип действия системы основан на прямом методе статических измерений массы нефтепродуктов в соответствии с ГОСТ 8.587-2019 не расцепленных цистерн с остановкой состава, целого состава без учета поправки на выталкивающую силу воздуха и с учетом поправки.
Масса порожних и груженых железнодорожных цистерн измеряется на весах вагонных 7260 модификации 7260S (регистрационный номер 71056-18). Взвешивание нефтепродуктов проводится на шести подъездных путях, на каждом из которых размещены одни весы.
Преобразователь давления измерительный Сегаbаг Т/М/S (РМР, РМС), модели РМС51 (регистрационный номер 41560-09) и термопреобразователь сопротивления платиновый серии TR модели TR11 (регистрационный номер 49519-12) в комплекте с измерительным преобразователем серии iTEMP ТМТ модели ТМТ182 c унифицированным электрическим выходным сигналом постоянного тока (регистрационный номер 57947-14) преобразуют текущие значения атмосферного давления и температуры в аналоговые унифицированные электрические сигналы силы постоянного тока (от 4 до 20 мА). Далее аналоговые унифицированные электрические сигналы силы постоянного тока поступают на вход модуля LB 3105 устройства удаленного ввода/вывода серий LB/FB (регистрационный номер 53777-13).
Цифровые коды с устройства удаленного ввода/вывода серий LB/FB поступают в контроллер программируемый
SIMATIC S7-400 для преобразования в значения температуры и атмосферного давления. Далее значения температуры и атмосферного давления передаются в весовые терминалы IND780 из состава весов вагонных 7260 модификации 7260S, где по измеренным значениям массы порожней и груженой цистерны, температуры и атмосферного давления вычисляется масса нефтепродукта без поправки на выталкивающую силу воздуха и с поправкой на выталкивающую силу воздуха. Значения массы нефтепродукта по протоколу Ethernet передаются на автоматизированные рабочие места (далее - АРМ) оператора. В состав системы входит два АРМ оператора и АРМ налива для каждого АУТН.
Система обеспечивает выполнение следующих функций:
- измерение массы порожних и груженых железнодорожных цистерн;
- автоматическое измерение атмосферного давления и температуры окружающего воздуха;
- автоматизированное вычисление массы нефтепродуктов в соответствии с методикой измерений без учета поправки на выталкивающую силу воздуха и с учетом поправки на выталкивающую силу воздуха;
- регистрацию, обработку, хранение и индикацию результатов измерений;
- формирование отчетных документов по результатам взвешивания;
- архивирование и хранение данных по операциям отпуска нефтепродукта;
- защиту результатов измерений от несанкционированного доступа.
О бщий вид системы представлен на рисунке 1.
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, средства измерений, входящие в состав системы, пломбируются в соответствии с требованиями, изложенными в их описаниях типа.
Нанесение заводского номера и знака поверки на систему не предусмотрено. Системе присвоен заводской номер 001. Заводской номер указывается в формуляре на систему. Сведения о форматах, способах и местах нанесения заводских номеров измерительных компонентов, входящих в состав системы, приведены в эксплуатационных документах на измерительные компоненты.

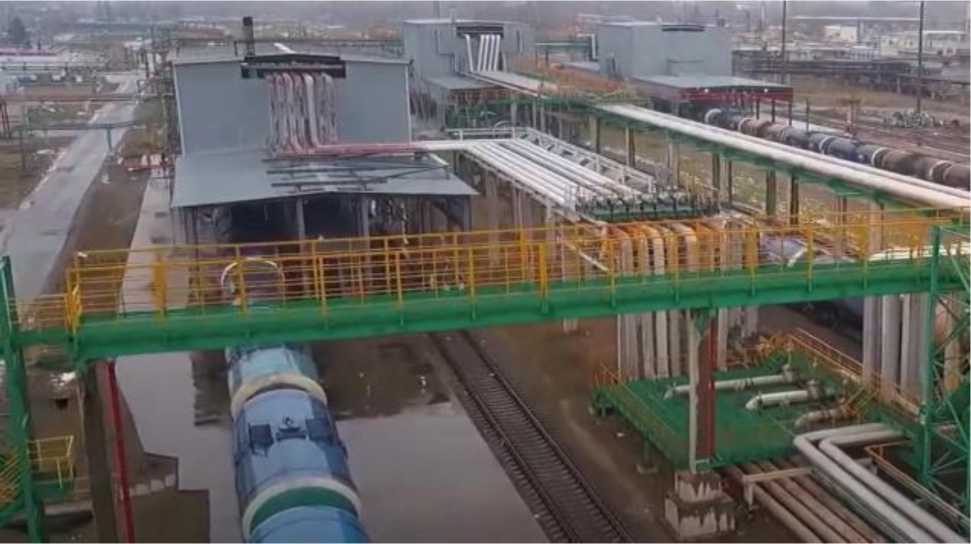

Рисунок 1 - Общий вид системы учета нефтепродуктов АУТН ЯНОС
Система имеет следующее программное обеспечение:
- Резидентное программное обеспечение (РПО), которое установлено в весовых терминалах IND780 из состава весов вагонных 7260 модификации 7260S, реализующее отображение результатов взвешивания и расчет массы взвешиваемого нефтепродукта в соответствии с заложенным алгоритмом. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя весов. Идентификационные данные РПО и уровень защиты в соответствии с описанием типа на весы вагонные 7260.
- Внешнее программное обеспечение (ВПО), которое устанавливается отдельно на каждый АРМ оператора и АРМ налива АУТН. ВПО осуществляет отображение информации об отгрузке (загрузочные заказы), весовой информации и информации о состоянии весового оборудования, управление этапами процесса налива, формирование отчетной документации, ведение архивов. Данное ПО защищено с помощью авторизации пользователя, паролей и ведения журнала событий.
Нормирование метрологических характеристик системы проведено с учетом влияния ПО.
Уровень защиты внешнего программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ВПО (АРМ АУТН тит.222, тит.206, тит.212)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Scherzer Loading Computer |
| Номер версии (идентификационный номер) ПО | V-1471E02-2023 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массы нефтепродуктов в не расцепленных цистернах с остановкой состава, т | от 45 до 95 |
| Пределы допускаемой относительной погрешности измерений массы нефтепродуктов в не расцепленной цистерне с остановкой состава1), % | ± 0,4 |
| Примечание: 1) с учетом и без учета поправки на выталкивающую силу воздуха | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Минимальное количество железнодорожных цистерн в составе | 1 |
| Максимальное количество железнодорожных цистерн в составе: - на АУТН тит.206, тит.212 - на АУТН тит.222 | 32 30 |
| Точка налива на путь для всех задействованных продуктов, шт. | 2 |
| Рабочее давление при наливе нефтепродуктов, МПа, не более | 1,6 |
| Условия эксплуатации: - температура окружающего воздуха, °С: в месте размещения ГПУ и датчиков весов, преобразователя давления и термопреобразователя сопротивления в месте размещения аппаратуры обработки информации и АРМ оператора - атмосферное давление, кПа | от -50 до +50 от +15 до +25 от 85 до 115 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 195,5 до 253 от 49 до 51 |
наносится на титульные листы эксплуатационной документации типографическим способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Система учета нефтепродуктов | АУТН ЯНОС, зав. № 001 | 1 шт. |
| Руководство по эксплуатации | 1471-01-2091-2099-002-2022 РЭ | 1 экз. |
| Формуляр | 1471-01-2091-2099-001-2022 ФО | 1 экз. |
приведены в документе Инструкция МЦКЛ.0473.М-2023 «ГСИ. Методика (метод) измерений.
Масса нефтепродуктов. Методика измерений системой учёта нефтепродуктов АУТН ЯНОС». Регистрационный номер в реестре МВИ ФР.1.28.2023.46669.
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ГОСТ 8.587-2019 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
