| Номер в госреестре | 90755-23 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | ТСХr |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственная компания "РЭЛСИБ" (ООО НПК "РЭЛСИБ"), г. Новосибирск |
| Год регистрации | 2023 |
| Срок свидетельства | 14.12.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления ТСХг (далее — термопреобразователи) предназначены для измерений температуры жидких, газообразных, сыпучих сред и твердых тел, химически неагрессивных и не разрушающих материал защитного корпуса.
К настоящему типу относятся термопреобразователи модификаций ТСМг и ТСПг: исполнений ТСМг-KO, ТСМг-К1И, ТСМг-К1У, ТСМг-К2, ТСМг-К2-1, ТСМг-К2Т, ТСМг-К2Ф,ТСМг-КЗ, ТСМг-КЗР, ТСМг-К4, ТСМг-К4Р, ТСМг-К4.1, ТСМг-К5, ТСМг-К9, ТСМг-К10, ТСМг-К1И-КП, ТСМг-К1И-КК, ТСМг-К1И-ВП, ТСМг-Кл1-1, ТСМг-Кл-1-2, ТСМг-Кл-1-3, ТСМг-Кл2-1, ТСМг-Кл2-2, ТСМг-КлЗ-1, ТСМг-КлЗ-2, ТСМг-Кл4-1, ТСМг-К'.|41), ТСПг-К0, ТСП-К1И, ТСПг-К1Ин, ТСПг-К1У, ТСПг-К2, ТСПг-К2н, ТСПг-К2в, ТСП-К2Т, ТСПг-К2Ф, ТСПг-К2-1, ТСПг-К2Мин, ТСПг-КЗ, ТСПг-КЗР, ТСПг-К4, ТСПг-К4н, ТСПг-К4Р, ТСПг-К4.1, ТСПг-К5, ТСП-К9, ТСПг-К10, ТСПг-К1И-КП, ТСПг-К1И-КПн, ТСПг-К1И-КПв, ТСПг-К1И-КК, ТСПг-К1И-ККн, ТСПг-К1И-ККв, ТСПг-К1И-ВП, ТСПг-Кл1-1, ТСПг-Кл1-1в, ТСПг-Кл1-2,ТСПг- Кл1-2в, ТСПг-Кл1-3, ТСПг-Кл2-1, ТСПг-Кл2-2, ТСПг-КлЗ-1, ТСПг-КлЗ-2, ТСПг-Кл4-1; ТСПг-Кл4Е>.
Принцип действия термопреобразователей основан на зависимости электрического сопротивления металла (платины, меди) от температуры.
Термопреобразователи представляют собой чувствительный элемент из платины (модификация ТСПг) или меди (модификация ТСМг), помещенный в защитную арматуру. Чувствительный элемент представляет собой малогабаритную катушку сопротивления специальной намотки из платиновой (медной) проволоки или тонкую плёнку из платины (меди) на керамической подложке. Чувствительный элемент, соединяется при помощи выводов с герметичной клеммной головкой или же выводные проводники выведены через уплотнение в наружной части защитной арматуры. Номинальная статическая характеристика (НСХ) термопреобразователей (Pt100, Pt1000, 50П, 100П, 50М, 100М), класс допуска (А, В, С), номинальное сопротивление при температуре 0 °С и соответствующий измерительный ток по ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
Исполнения термопреобразователей модификаций ТСМг и ТСПг различаются метрологическими характеристиками, количеством встраиваемых чувствительных элементов, схемой подключения, габаритными размерами, массой и другими параметрами.
Маркировка термопреобразователей выполнена методом типографской печати, которая содержит:
- тип термопреобразователя,
- условное обозначение НСХ;
- класс допуска;
- условное обозначение схемы соединения проводов (2-х, З-х или 4-х проводная);
- диапазон измерений температуры;
- серийный номер в формате не менее 5 арабских цифр по принятой нумерации предприятия - изготовителя;
- дата выпуска (год и месяц).
Нанесение знака поверки на термопреобразователь модификаций ТСМг и ТСПг не предусмотрено.
Общий вид исполнений термопреобразователей модификаций ТСМг и ТСПг приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа не предусмотрена.
ТСМг-К1У; ТСПг-К1У
ТСМг-К1И; ТСПг-К1И/К1Ин
ТСМг-К0; ТСПг-КО
ТСМг-К2; ТСПг-К2/К2н/К2в
ТСМг-К2.1; ТСПг-К2.1
ТСПг-К2Мин

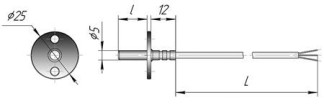

ТСМг-К2Ф; ТСПг-К2Ф
ТСМг-К2Т; ТСПг-К2Т
ТСМг-КЗ; ТСПг-КЗ
ТСМг-КЗР; ТСПг-КЗР
ТСМг-К4; ТСПг-К4/К4н ТСМг-К4.1; ТСПг-К4.1
ТСМг-К4Р; ТСПг-К4Р
ТСМг-К5; ТСПг-К5
ТСМг-К9; ТСПг-К9
ТСМг-К10; ТСПг-К10
ТСМГ-К1И-ВП; ТСПг-К1И-ВП
ТСМг-К1И-КК;
ТСПг-К1И-КК/К1И-ККн/К1И-ККв
ТСМг-Кл1-1; ТСПг-Кл1-1/Кл1-1в
ТСМг-К1И-КП;
ТСПг-К1И-КП/К1И-КПн/КПв
ТСМг-Кл1-2; ТСПг-Кл1-2/Кл1-2в
ТСМг-Кл1-3; ТСПг-Кл1-3
ТСМг-Кл2-1; ТСПг -Кл2-1
ТСМг-Кл2-2; ТСПг -Кл2-2
ТСМг-КлЗ-1; ТСПг-КлЗ-1
ТСМг-Кл4-1; ТСПг-Кл4-1

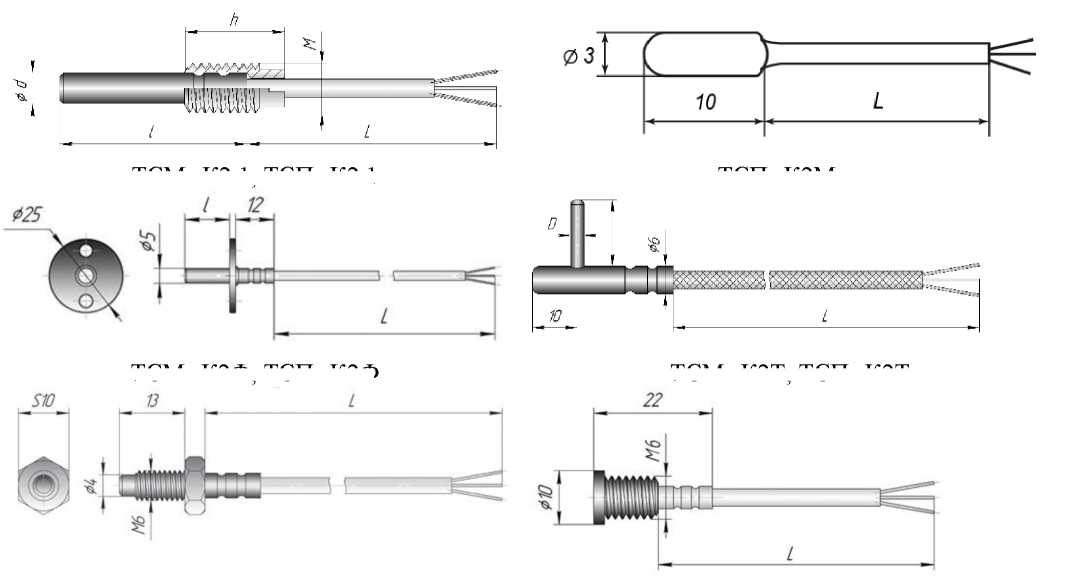

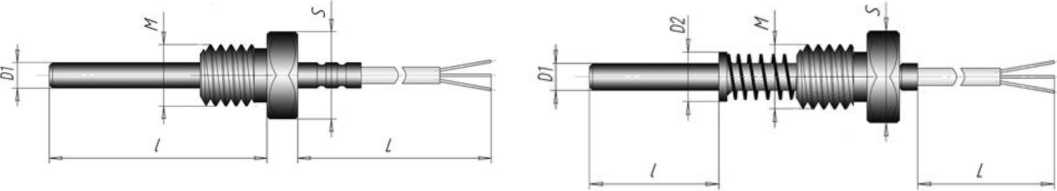

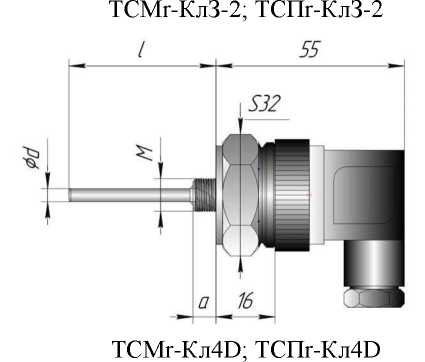

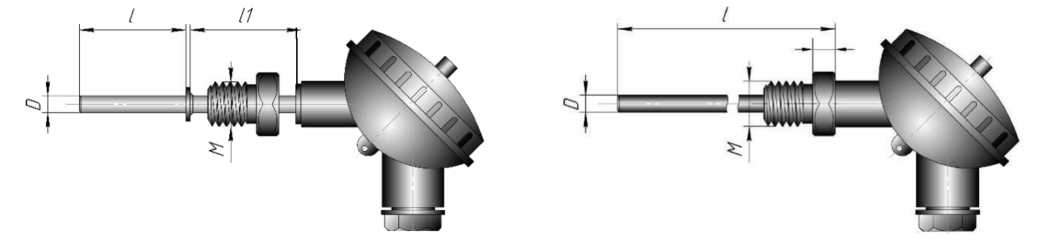

Рисунок 1 - Общий вид термопреобразователей модификаций ТСМг и ТСПг

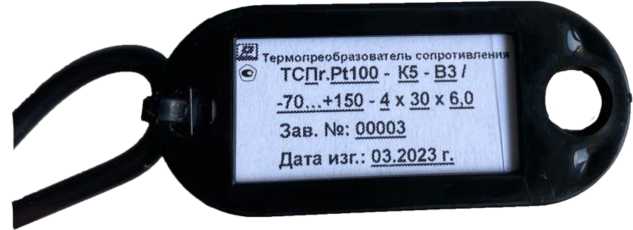

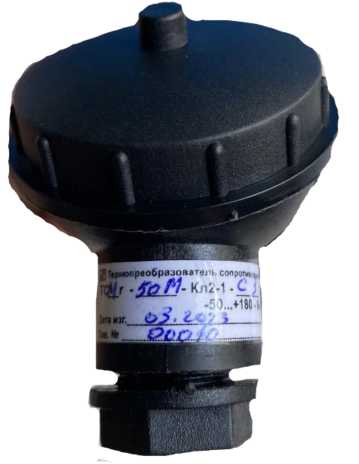

Рисунок 2 - Общий вид маркировки термопреобразователя модификации ТСПг
Всего листов 23 Всего листов 23
Метрологические и технические характеристики представлены в таблицах 1- 10.
Таблица 1 - Термопреобразователи сопротивления ТСПг с кабельным выводом
| Наименование характеристики | Значение | |||||||
| Конструктивные исполнения ТСПг | К0 | К1И | К1Ин | К1У | К2 | К2н | К2в | К2.1 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Диапазон измерений температуры, °C | от -50 до +120 | от -70 до +200 | от -196 до +150 | от -70 до +200 | от -196 до +150 | от -70 до +350 | от -70 до +200 | |
| Номинальная статическая характеристика (ГОСТ 6651-2009) | Pt100, Pt1000 | Pt100, Pt1000, 50П, 100П | ||||||
| Электрическое сопротивление при температуре 0 °С, Ом | 100, 1000 | 50,100, 1000 | ||||||
| Класс допуска по ГОСТ 6651-2009 | В | А, В (для диаметра 2 мм только В) | В | А, В | ||||
| Пределы допускаемой абсолютной погрешности, °C | класс А ±(0,15 + 0,002 -|t|), класс В ±(0,3 + 0,005-|t|), где t-измеренная температура | |||||||
| Время термической реакции, с, не более | 7 | 15 | 5 | |||||
| Защита от воды и пыли | IP67 | |||||||
| Схема соединений внутренних проводов | 2, 3-х проводная | 3-х проводная; 2-х проводная для Pt1000 | 3-х, 4-х проводная; 2-х проводная для Pt1000 | 3-х, 4-х проводная | 3-х, 4-х проводная, 2-х проводная для Pt1000 | |||
| Количество чувствительных элементов | 1 | |||||||
| для Pt1000 с 2-х проводной схемой / диаметром армат., мм | - | 1 или 2 / 4,0 | - | 1 или 2 | 1 или 2 /4,0; 5,0; 6,0 | - | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| Диаметр монтажной части, мм, не более | 3,0 | 2,0 (для Pt100, Pt1000); 4,0 | 4,0 | 4,0 | 4,0; 5,0; 6,0 | 4,0; 5,0; 6,0 | 4,0; 5,0 | |
| Длина монтажной части, мм / диаметр, мм | 10 | 100 / 2,0; 120; 200/4,0 | 200 | 120;200 | 30; 60; 80; 100 | 60; 80; 100;200; 300 | 200;300 | 30; 60; 80; 100 |
| Минимальная глубина погружения, мм / диаметр монтажной части, мм | 10 | 10 / 2,0 20 / 4,0 | 30 | 20 | 20 / 4,0 30 / 6,0 | 30 / 4,0 40 / 5,0 50 / 6,0 | 30 / 4,0 40 / 5,0 50 / 6,0 | 20 |
| Максимальная глубина погружения, мм | - | 100;200 | - | |||||
| Длина кабеля, м, не более 2-х проводная схема подключения 3-х проводная схема подключения 4-х проводная схема подключения | 0,1; 0,2; 0,5 0,2; 1,0; 2,0 - | 2,0; 4,0; 6,0 для Pt100 | 0,2; 1,0; 2,0; 4,0; 6,0 для Pt100 | |||||
| 2,0; 4,0; 6,0 - | 0,2; 1,0; 2,0; 4,0; 6,0 | |||||||
| Материал защитной арматуры | никель | 12X18H1OT(SUS3O4) | ||||||
| Масса, кг, не более | 0,05 | 0,3 | ||||||
| Условия эксплуатации: - температура окружающего воздуха, °C -относительная влажность воздуха, % | от -50 до +85 до 95 при +35 °С | от -60 до +100 до 100 при +40 °С | от -60 до +85 до 95 при +35 °С | от -60 до +100 до 100 при +40 °С | от - 60 до +85 до 95 при +35 °С | |||
| Средняя наработка до отказа, ч, не менее | 42144 | |||||||
| Срок службы, лет, не менее | 10 | 4 | 10 | 4 | 10 | |||
Всего листов 23 Всего листов 23
Таблица 2- Термопреобразователи . сопротивления ТСПг с кабельным выводом___________________________________________________________
| Наименование характеристики | Значение | |||||||
| Конструктивные исполнения ТСПг | К2мин | К2Т | К2Ф | КЗ | К3Р | К4 | К4н | К4Р |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Диапазон измерений температуры, °C | от -70 до +200 | от -50 до +180 | от -70 до +200 | от -196 до +150 | от -70 до +200 | |||
| Номинальная статическая характеристика (ГОСТ 6651-2009) | Pt100, Pt1000 | Pt100, Pt1000, 50П,100П | ||||||
| Электрическое сопротивление при температуре 0 °С, Ом | 100, 1000 | 100, 1000 | 100, 1000 | 50,100, 1000 | ||||
| Класс допуска по ГОСТ 6651-2009 | А, В | В | А, В | В | А, В | |||
| Пределы допускаемой абсолютной погрешности, °C | класс А±(0,15 + 0,002^ |t|), класс В ±(0,3 + 0,005-|t|), где t-измеренная температура | |||||||
| Время термической реакции, с, не более | 5 | 4 | 15 | 12 | 20 | |||
| Защита от воды и пыли | IP67 | |||||||
| Схема соединений внутренних проводов | 4-х проводная | 3-х проводная; 2-х проводная для Pt1000 | 3-х, 4-х проводная 2-х проводная для Pt1000 | 3-х, 4-х проводная | 3-х ,4-х проводная 2-х проводная для Pt1000 | |||
| Количество чувствительных элементов | 1 | |||||||
| для Pt1000 с 2-х проводной схемой | - | 1 или 2 | - | 1 или 2 | ||||
| Размер резьбы штуцера/ диаметр монтажной части, мм | - | М12х1,5 / 4,0; 5,0 М20х1,5 / 6,0; 8,0 G1/4 / 4,0; 5,0 G1/2 / 6,0; 8,0 | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Диаметр монтажной части, мм, не более | 3,0 | 3,0; 4,0 | 5,0 | 4,0 | 6,0 | 4,0; 5,0; 6,0; 8,0 | ||
| Длина монтажной части, мм, не более | 10 | 20; 30; 40; 50 | 10; 20; 30 | 13 | 10 | 60; 80; 100; 120; 160; 200; 250;320 | 200;250;320 | 20; 30: 60 |
| Минимальная глубина погружения, мм /диаметр монтажной части, мм | 10 | 20 | 10 | 13 | 15 | 30 / 4,0; 5,0 40 / 6,0 50 / 8,0 | 70 / 4,0; 5,0 90 / 6,0; 8,0 | 20 / 4,0 30 / 5,0 60 / 6,0; 8,0 |
| Длина кабеля, м, не более | 0,2; 1,0; 2,0; 4,0; 6,0 | |||||||
| Материал защитной арматуры | медицинский силикон | сталь 12Х18Н10Т | ||||||
| Масса, кг, не более | 0,3 | |||||||
| Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха +35 °C, % | от - 60 до +85 до 95 | |||||||
| Средняя наработка до отказа, ч, не менее | 42144 | |||||||
| Срок службы, лет, не менее | 10 | 4 | 10 | |||||
Всего листов 23 Всего листов 23
Таблица 3 - Термопреобразователи сопротивления ТСПг с кабельным выводом_________________________________________________________
| Наименование характеристики | Значение | |||
| Конструктивные исполнения ТСПг | К4.1 | К5 | К9 | К10 |
| 1 | 2 | 3 | 4 | 5 |
| Диапазон измерений температуры, °C | от -70 до +200 | от -50 до +180 | от -50 до +100 | |
| Номинальная статическая характеристика (ГОСТ 6651-2009) | Pt100, Pt1000, 50П, 100П | Pt100, Pt1000 | ||
| Электрическое сопротивление при температуре 0 °С, Ом | 50,100, 1000 | 100, 1000 | ||
| Класс допуска по ГОСТ 6651-2009 | А, В | С | - | |
| Пределы допускаемой абсолютной погрешности, °C t-измеренная температура | ±(0,15 + 0,002 *|t|), ±(0,3 + 0,005-|t|) | ±(0,6 + 0,01-|t|) | ±(1,0 + 0,01|t|) | ±(2,0 + 0,01 |t|) |
| Время термической реакции, с, не более | 20 | 9 | 15 | 12 |
| Защита от воды и пыли | IP67 | IP54 | ||
| Схема соединений внутренних проводов | 2-х, 3-х,4-х проводная 2-х проводная для Pt1000 | 2-х,3-х проводная 2-х проводная для Pt1000 | 3-х проводная 2-х проводная для Pt1000 | |
| Количество чувствительных элементов для Pt1000 с 2-х проводной схемой | 1 1 или 2 | 1 - | ||
| Диаметр монтажной части, мм, не более | 5,0; 6,0; 8,0 | - | - | |
| Длина монтажной части, мм, не более | 60; 80; 100; 120; 160; 200;250;320 | |||
| Габаритные размеры (диаметрхдлина), мм, не более контактная площадка, мм, не более | - | 6x60 6x7 | 5x60 диаметр 10 (хомут 20, 40,60, 80,120) | диаметрхвысота 16x7 |
| Минимальная глубина погружения, мм / диаметр монтажной части, мм | 30 / 5,0 40 / 6,0; 50 / 8,0 | - | ||
| 1 | 2 | 3 | 4 | 5 |
| Длина кабеля, м, не более | 0,2; 1,0; 2,0; 4,0; 6,0 | |||
| Масса, кг, не более | 0,3 | |||
| Материал защитной арматуры | сталь 12Х18Н10Т | |||
| Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при +3 5 °C, % | от - 60 до +85 до 95 | |||
| Средняя наработка до отказа, ч, не менее | 42144 | |||
| Срок службы, лет, не менее | 10 | |||
Таблица 4 - Термопреобразователи сопротивления ТСМг с кабельным выводом
| Наименование характеристики | Значение | ||||||
| Конструктивные исполнения ТСМг | К0 | К1И | К1У | К2 | К2.1 | К2Т | К2Ф |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Диапазон измерений температуры, °C | от -50 до +150 | от -50 до +180 | от -50 до +150 | от -50 до +180 | |||
| Номинальная статическая характеристика (ГОСТ 6651-2009) | 50М | 50М, 100М | 50М | ||||
| Электрическое сопротивление при 0 °С, Ом | 50 | 50,100 | 50 | ||||
| Класс допуска по ГОСТ 6651-2009 | В, С | ||||||
| Пределы допускаемой абсолютной погрешности, °C | класс В ±(0,3 + 0,005-|t|), класс С ±(0,6 + 0,01-|t|), где t-измеренная температура | ||||||
| Время термической реакции, с, не более | 4 | 4 | 7 | 15 | 9 | 7 | 10 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Защита от воды и пыли | IP67 | ||||||
| Схема соединений внутренних проводов | 2-х, 3-х проводная | 3-х, 4-х проводная | |||||
Всего листов 23_______________________________________________________________________________________________________________Всего листов 23
| Количество чувствительных элементов | 1 | ||||||
| Диаметр монтажной части, мм, не более | 3,0 | 2,0; 4,0 | 4,0 | 4,0; 5,0; 6,0 | 4,0; 5,0 | 3,0; 4,0 | 5,0 |
| Длина монтажной части, мм, диаметром, мм, не более | 10 | 100 / 2,0 120 / 4,0 | 120;200 | 30; 60; 80; 100 | 30; 60; 80; 100 | 10; 20; 30; 40; 50 | 10; 20;30 |
| Минимальная глубина погружения, мм / диаметр монтажной части, мм | 10 | 40 / 2,0 60 / 4,0 | 40 / 2,0 60 / 4,0 | 25 / 4,0; 5,0 40 / 6,0 | 20 | 10 / 3,0 20 / 4,0 | 10 / 5,0 |
| Длина кабеля, м, не более 2-х провод. схема подключения 3-х провод. схема подключения 4-х провод. схема подключения | 0,2; 0,5 0,2; 1,0; 2,0 | 2,0; 4,0; 6,0 | 0,2; 1,0; 2,0; 4,0; 6,0 | ||||
| Масса, кг, не более | 0,3 | ||||||
| Материал защитной арматуры | 12Х18Н10Т; SUS304 | ||||||
| Условия эксплуатации: - температура окружающего воздуха, °C -относительная влажность воздуха при +40 °C, % | от - 50 до +85 до 95 | от - 50 до +100 до 100 | от - 50 до +85 до 95 | ||||
| Средняя наработка до отказа, ч, не менее | 42144 | ||||||
| Срок службы, лет, не менее | 10 | 4 | 10 | ||||
Всего листов 23
Всего листов 23
Таблица 5 - Термопреобразователи сопротивления ТСМг с кабельным выводом
| Наименование характеристики | Значение | |||||||
| Конструктивные исполнения ТСМг | КЗ | К3Р | К4 | К4Р | К4.1 | К5 | К9 | К10 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Диапазон измерений температуры, °C | от -50 до +180 | от -50 до +100 | ||||||
| Номинальная статическая характеристика (ГОСТ 6651-2009) | 50М, 100М | 50М | 50М, 100М | 50М | ||||
| Электрическое сопротивление при температуре 0 °С, Ом | 50,100 | 50 | ||||||
| Класс допуска ГОСТ 6651-2009 | В, С | С | - | - | ||||
| Пределы допускаемой абсолютной погрешности, °C | ±(0,3 + 0,005-|t|), ±(0,6 + 0,01-|t|), где t-измеренная температура | ±(0,6 + 0,01*|t|) | ±(1,0 + 0,01|t|) | ±(2,0 + 0,01|t|) | ||||
| Время термической реакции, с, не более | 12 | 20 | 9 | 15 | - | |||
| Защита от воды и пыли | IP67 | IP54 | ||||||
| Схема соединений внутренних проводов | 2-х, 3-х проводная | 2-х, 3-х, 4-х проводная | 2-х,3-х проводная | 3-х проводная | ||||
| Количество чувствительных элементов | 1; 2 | 1 | 1; 2 | 1 | 1 | 1; 2 | 1; 2 | 1 |
| Диаметр монтажной части, мм, не более | 4,0 | 6,0 | 4,0; 5,0; 6,0; 8,0 | 5,0; 6,0; 8,0 | - | |||
| Длина монтажной части, мм, не более | 13 | 10 | 60; 80; 100; 120;160;200; 250;320 | 20; 30; 60 | 60; 80; 100; 120;160;200; 250;320 | - | ||
| Габаритные размеры, мм, не более контактная площадка, мм, не более диаметр | - | 4,0 (5,0) х 30 6x7 | 5x60 диаметр 10 (хомут 20, 40,60, 80,120) | диаметр 16x7 | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Минимальная глубина погружения, мм / диаметр монтажной части, мм | 13 | 15 | 30 / 4,0; 5,0 40 / 6,0 50 / 8,0 | 20 / 4,0 30 / 5,0 60 / 6,0; 8,0 | 30 / 5,0 40 / 6,0 50 / 8,0 | — | ||
| Длина кабеля, м, не более | 4,0 | 0,2; 1,0; 2,0; 4,0; 6,0 | ||||||
| Масса, кг, не более | 0,3 | |||||||
| Материал защитной арматуры | сталь 12Х18Н10Т | |||||||
| Условия эксплуатации: - температура окружающего воздуха, °C -относительная влажность воздуха при +35 °C, % | от - 50 до +85 до 95 | |||||||
| Средняя наработка до отказа, ч, не менее | 42144 | |||||||
| Срок службы, лет, не менее | 10 | |||||||
аблица 6 - Малогабаритные термопреобразователи сопротивления ТСПг
| Наименование характеристики | Значение | ||||||
| Конструктивные исполнения ТСПг | К1И-КП | К1И-КПн | К1И-КПв | К1И-КК | К1И-ККн | К1И-ККв | К1И-ВП |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Диапазон измерений температуры, °C | от -70 до +200 | от -196 до +200 | от -70 до +350 | от -70 до +200 | от -196 до +200 | от -70 до +350 | от -70 до +200 |
| Номинальная статическая характеристика (ГОСТ 6651-2009) | Pt100, Pt1000, 50П, 100П | ||||||
| Электрическое сопротивление при температуре 0 °С, Ом | 50,100,1000 | ||||||
| Класс допуска по ГОСТ 6651-2009 | А, В | В | А, В | В | А, В | ||
| Пределы допускаемой абсолютной погрешности, °C | класс А±(0,15 + 0,002^ |t|), класс В±(0,3 + 0,005-|t|), где t-измеренная температура | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Время термической реакции, с, не более | 9 | ||||||
| Защита от воды и пыли | IP54 | ||||||
Всего листов 23_______________________________________________________________________________________________________________Всего листов 23
| Схема соединений внутренних проводов | 3-х проводная | |||||
| Количество чувствит. элементов | 1 | |||||
| Диаметр монтажной части, мм, не более | 2,0 для Pt1000 4,0; 5,0 для Pt100, Pt1000, 100П | 4,0; 5,0 | 2,0 для Pt1000 4,0; 5,0 для Pt100, Pt1000, 100П | 4,0; 5,0 | 2,0 для Pt1000 3,0 для Pt100, Pt1000 | |
| Длина монтажной части защитной арматуры, мм, не более / диаметром, мм | 100 / 2,0 120; 200; 300 / 4,0 500, 800 / 5,0 | 300;500 | 100 / 2,0 120; 200; 300 / 4,0 500, 800 / 5,0 | 300;500 | 100 / 2,0 120; 200; 300 / 3,0 | |
| Минимальная глубина погружения, мм / диаметр монтажной части, мм | 10 / 2,0 30 / 4,0; 5,0 | 30 / 2,0 60 / 4,0; 5,0 | 60 / 4,0; 5,0 | 30 / 2,0 60 / 4,0; 5,0 | 60 | 10 / 2,0 30 / 4,0; 5,0 |
| Максимальная глубина погружения, мм | - | 200,0; 400,0 | - | 200,0; 400,0 | - | |
| Длина кабеля, м, не более | 1,0; 2,0; 4,0 | |||||
| Масса, кг, не более | 0,2 | |||||
| Материал защитной арматуры | сталь 12Х18Н10Т | |||||
| Условия эксплуатации: - температура окружающего воздуха, °C -относительная влажность воздуха при +35 °C, % | от - 50 до +85 до 95 | |||||
| Средняя наработка до отказа, ч, не менее | 42144 | |||||
| Средний срок службы, лет, не менее | 10 | |||||
Таблица 7 - Малогабаритные термопреобразователи сопротивления ТСМг
| Наименование характеристики | Значение | ||
| Конструктивные исполнения ТСМг | К1И-КП | К1И-КК | К1И-ВП |
| 1 | 2 | 3 | 4 |
| Диапазон измерений температуры, °C | от -50 до +180 | ||
| Номинальная статическая характеристика (ГОСТ 6651-2009) | 50М,100М | ||
| Электрическое сопротивление при температуре 0 °С, Ом | 50,100 | ||
| Класс допуска (ГОСТ 6651-2009) | В, С | ||
| Пределы допускаемой абсолютной погрешности, °C | класс В ±(0,3 + 0,005-|t|), класс С ±(0,6 + 0,01 -|t|), где t-измеренная температура | ||
| Время термической реакции, с, не более | 9 | 5 | |
| Защита от воды и пыли | IP54 | ||
| Схема соединений внутренних проводов | 3-х проводная | ||
| Количество чувствительных элементов | 1 | ||
| Диаметр / Длина монтажной части, мм, не более | 4,0 / 120; 200; 300 5,0 / 500, 800 | 3,0 / 120; 200; 300 | |
| Минимальная глубина погружения, мм | 60 | ||
| Длина кабеля, м, не более | 1,0; 2,0; 4,0; 6,0 | ||
| Масса, кг, не более | 0,2 | ||
| Материал защитной арматуры | сталь 12Х18Н10Т | ||
| Условия эксплуатации: - температура окружающего воздуха, °C -относительная влажность воздуха при +35 °C, % | от - 50 до +85 до 95 | ||
| Средняя наработка до отказа, ч, не менее | 42144 | ||
| Срок службы, лет, не менее | 10 | ||
Всего листов 23 Всего листов 23
Таблица 8 - Термопреобразователи сопротивления ТСПг с клеммной головкой____________________________________________________________
| Наименование характеристики | Значение | ||||||||
| Конструктивные исполнения ТСПг | Кл1-1 | Кл1-1в | Кл1-2 | Кл1-2в | Кл1-3 | Кл2-1 | Кл2-2 | Кл3-1 | Кл3-2 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Диапазон измерений температуры, °C | от -70 до +200 | от -70 до +350 | от -70 до +200 | от -70 до +350 | от -70 до +200 | от -50 до +180 | от -50 до +180 | от -50 до +100 | от -50 до +70 |
| Номинальная статическая характеристика (ГОСТ 6651-09) | Pt100, Pt1000, 50П, 100П | Pt100, Pt1000 | Pt100, Pt1000, 50П, 100П | Pt100, Pt1000 | |||||
| Электрическое сопротивление при 0 °С, Ом | 50,100, 1000 | 100, 1000 | 50, 100, 1000 | 100, 1000 | |||||
| Класс допуска (ГОСТ 6651-09) | А, В (3-х,4-х пров. схема), В (2-х проводная схема) | В | А, В (3-х,4-х пров. схема), В (2-х проводная схема) | В | А, В(3-х, 4-х пров.схема), В (2-х проводная схема) | - | В | ||
| Пределы допускаемой абсолютной погрешности, °C | класс А ±(0,15 + 0,002-|t|), класс В ±(0,3 + 0,005-|t|), где t-измеренная температура | ±(1,0 + 0,01 |t|) | ±(0,3 + 0,005-|t|) | ||||||
| Время термической реакции, с, не более | 30 | 15 | |||||||
| Защита от воды и пыли | IP54 | ||||||||
| Схема соединений внутренних проводов | 2-х, 3-х, 4-х проводная | 3-х, 4-х проводная | 2-х,3-х, 4-х проводная | 3-х, 4-х проводная | 2-х,3-х, 4-х проводная | 2-х,3-х проводная | 2-х проводная | 2-х, 3-х проводная | |
| Количество чувствительных элементов | 1; 2 -для 2х проводной схемы | 1 | 1; 2- для 2-х проводной схемы | 1 | 1; 2- для 2-х проводной схемы | 1 | |||
| Диаметр монтажной части, мм, не более | 5,0; 6,0; 8,0; 10,0 | - | 6 | - | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Длина монтажной части, мм, не более | 80; 100; 120; 160; 200; 300; 400; 500; 630; 800;1000 | 200; 300; 400; 500 | 80; 100; 120; 160; 200; 300; 400; 500; 630; 800;1000 | 200; 300; 400;500 | 80; 100; 120; 160; 200; 300;400; 500; 630; 800;1000 | - | 80 | - | |
| Габаритные размеры (диаметрхдлина), мм, не более контактная площадка, мм, не более | - | 64x50 диаметр 10x1 | 50 диаметр10х1 (хомут 20; 40; 60; 80; 120) | - | |||||
| Диаметр клеммной головки, мм, не более | 45; 58 | 80x80x27 | |||||||
| Минимальная глубина погружения, мм (в зависимости от диаметра монтажной части) | 50 / 5,0; 6,0 60 / 8,0 80 / 10,0 | 100 | 50 / 5,0; 6,0 60 / 8,0 80 / 10,0 | 100 | 50 / 5,0; 6,0 60 / 8,0 80 / 10,0 | - | 40 | - | |
| Максимальная глубина погружения, мм | - | 150; 250; 300; 400 | - | 150; 250; 300; 400 | - | ||||
| Масса, кг, не более | 0,3 | ||||||||
| Материал защитной арматуры | Сталь 12Х18Н10Т | ||||||||
| Условия эксплуатации: - температура окружающего воздуха, °C -относительная влажность воздуха при +35 °C, % | от - 60 до +85 до 95 | от -50 до +55 до 85 | |||||||
| Средняя наработка до отказа, ч, не менее | 42144 | ||||||||
| Срок службы, лет, не менее | 10 | ||||||||
Всего листов 23 Всего листов 23
Таблица 9 - Термопреобразователи сопротивления ТСПг с клеммной головкой____________________________________________________________
| Наименование характеристики | Значение | |
| Конструктивные исполнения ТСПг | Кл4-1 | Кл4Б |
| 1 | 2 | 3 |
| Диапазон измерений температуры, °C | от -50 до +100 | от -50 до +150 |
| Номинальная статическая характеристика(ГОСТ 6651-2009) | Pt100, Pt1000, 50П, 100П | Pt100, Pt1000 |
| Электрическое сопротивление при 0 °С, Ом | 50,100, 1000 | 100,1000 |
| Класс допуска (ГОСТ 6651-2009) | В | А, В для 3-х, 4-х проводной схемы, В для 2-х проводной схемы |
| Пределы допускаемой абсолютной погрешности, °C | класс А ±(0,15 + 0,002^ |t|), класс В ±(0,3 + 0,005-|t|), t - измеренная температура | |
| Время термической реакции, с, не более | 7 | 20 |
| Защита от воды и пыли | IP54 | |
| Схема соединений внутренних проводов | 2-х, 3-х проводная | 2-х,3-х,4-х проводная |
| Количество чувствительных элементов | 1; 2 для 2-х проводной схемы и диаметром 4 мм | 1; 2 для 2-х проводной схемы |
| Диаметр монтажной части, мм, не более | 2,0; 4,0 | 4,0; 5,0; 8,0 |
| Длина монтажной части, мм, не более | 100; 200 | 40; 60; 80; 100; 120; 160; 200; 250 |
| Габаритные размеры головки, мм, не более | 45; 58 | 26x38x50 |
| Минимальная глубина погружения, мм / диаметр монтажной части, мм | 30 / 2,0; 40 / 4,0 | 40 / 4,0; 60 / 5,0; 80 / 8,0 |
| Масса, кг, не более | 0,3 | 0,15 |
| Материал защитной арматуры | Сталь 12Х18Н10Т | |
| Условия эксплуатации: - температура окружающего воздуха, °C -относительная влажность воздуха при +35 °C, % | от - 60 до +85 до 95 | |
| Средняя наработка до отказа, ч, не менее | 42144 | |
| Средний срок службы, лет, не менее | 10 | |
Всего листов 23 Всего листов 23
_ Таблица 10 - Термопреобразователи сопротивления ТСМг с клеммной головкой____________________________________________________________
| Наименование характеристики | Значение | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Конструктивные исполнения ТСМг | Кл1-1 | Кл1-2 | Кл1-3 | Кл2-1 | Кл2-2 | Кл3-1 | Кл3-2 | Кл4-1 | М |
| Диапазон измерений температуры, °C | от -50 до +180 | от -50 до +100 | от -50 до +70 | от -50 до +100 | от -50 до +150 | ||||
| Номинальная статическая характеристика (ГОСТ 6651-09) | 50М;100М | 50М | 50М; 100М | ||||||
| Электрическое сопротивление при температуре 0 °С, Ом | 50;100 | 50 | 50;100 | ||||||
| Класс допуска (ГОСТ 6651-09) | В, С | - | В, С | ||||||
| Пределы допускаемой абсолютной погрешности, °C t-измеренная температура | класс В ±(0,3 + 0,005-|t|), класс С ±(0,6 + 0,01-|t|) | ±(1,0 + 0,01|t|) | класс В ±(0,3 + 0,005-|t|), класс С ±(0,6 + 0,01-|t|) | ||||||
| Время термической реакции, с, не более | 30 | 15 | 60 | 30 | 7 | 20 | |||
| Защита от воды и пыли | IP54 | ||||||||
| Схема соединений внутренних проводов | 2-х,3-х,4-х проводная | 2-х,3-х проводная | 2-х проводная | 2-х, 3-х проводная | 2-х,3-х,4-х проводная | ||||
| Количество чувствительных элементов | 1; 2 для 2-х проводной схемы | 1 | 1 | 1; 2 для 2-х проводной схемы | |||||
| Диаметр монтажной части, мм, не более | 5,0; 6,0; 8,0; 10,0 | - | 6,0 | - | 2,0; 4,0 | 4,0; 5,0; 8,0 | |||
| Длина монтажной части, мм, не более | 80; 100; 120; 160; 200;300; 400; 500; 630;800;1000 | - | 80 | - | 100;200 | 40; 60; 80; 100; 120; 160;200; 250 | |||
| Габаритные размеры головки, мм, не более | 45; 58 | 80x80x27 | 45; 58 | 26x38x50 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Габаритные размеры, мм, не более контактная площадка, мм, не более | - | 64x50 диаметр 10x1 | 50 диаметр10х1 (хомут 20; 40; 60; 80; 120) | - | - | ||||
| Минимальная глубина погружения, мм / диаметр монтажной части, мм | 60 / 5,0; 6,0 80 / 8,0; 10,0 | - | 40 | - | 30 / 2,0; 40 / 4,0 | 40 / 4,0; 60 / 5,0 80 / 8,0 | |||
| Масса, кг, не более | 1,5 | 0,3 | |||||||
| Материал защитной арматуры | Сталь 12Х18Н10Т | ||||||||
| Условия эксплуатации: - температура окружающего воздуха, °C -относительная влажность воздуха при +35 °C, % | от - 50 до +85 до 95 | от -50 до +55 до 80 | от - 50 до +85 до 95 | ||||||
| Средняя наработка до отказа, ч, не менее | 42144 | ||||||||
| Срок службы, лет, не менее | 10 | ||||||||
Всего листов 23 Всего листов 23
наносится типографским способом на титульный лист эксплуатационной документации и на наклейку (рисунок 2).
Таблица 11 - Комплектность термопреобразователя
| Наименование | Обозначение | Количество, шт. |
| Термопреобразователь сопротивления ТСХг | ТСПг; ТСМг | 1 |
| Паспорт | РЭЛС.405212.ХХХ ПС | 1 |
| Руководство по эксплуатации | РЭЛС.405212.001 РЭ | 1 на партию не более 25 шт., поставляемых одному Потребителю |
приведены в руководстве по эксплуатации РЭЛС. 405212.001.РЭ «Термопреобразователи сопротивления ТСХг», раздел 2.3 «Использование изделия по назначению».
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г.№ 3253;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
Технические условия ТУ 26.51.51-035-57200730-2023 «Термопреобразователи
сопротивления ТСХг».
| Зарегистрировано поверок | 1100 |
| Поверителей | 6 |
| Актуальность данных | 22.11.2024 |
