| Номер в госреестре | 90765-23 |
| Наименование СИ | Прибор для измерения теплопроводности |
| Обозначение типа СИ | HFM 436/6/1 |
| Изготовитель | "NETZSCH-Gerätebau GmbH", Германия. |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Прибор для измерения теплопроводности HFM 436/6/1 (далее - прибор) предназначен для измерений теплопроводности строительных, конструкционных и теплоизоляционных материалов при стационарном тепловом режиме.
К прибору для измерения теплопроводности данного типа относится прибор для измерения теплопроводности HFM 436/6/1 зав.№ 194А-0605-606000428.
Принцип действия прибора основан на методе измерений плотности теплового потока, проходящего через образец в стационарном режиме.
Прибор выполнен в корпусе, внутрь которого встроена печь и калориметрическое устройство. На лицевой стороне прибора расположен дисплей с модулем клавиатуры.
Образец помещают в калориметрическое устройство между нижней и верхней измерительными пластинами, в которые вмонтированы нагреватели, создающие перепад температуры на образце, и измерительные элементы (преобразователи и термопары). Измерительные пластины снабжены специальной системой нагревания/охлаждения и термостатированы с помощью элементов Пельтье. Измерение температуры на лицевых гранях производят интегрировано по поверхности образца, обеспечивая, таким образом, высокую надежность измерения.
Общий вид прибора представлен на рисунке 1.
Пломбирование прибора не предусмотрено.
Заводской номер нанесен на маркировочную наклейку в формате семнадцатизначного буквенно-цифрового кода, прикрепленной к задней поверхности корпуса прибора (рисунок 2).

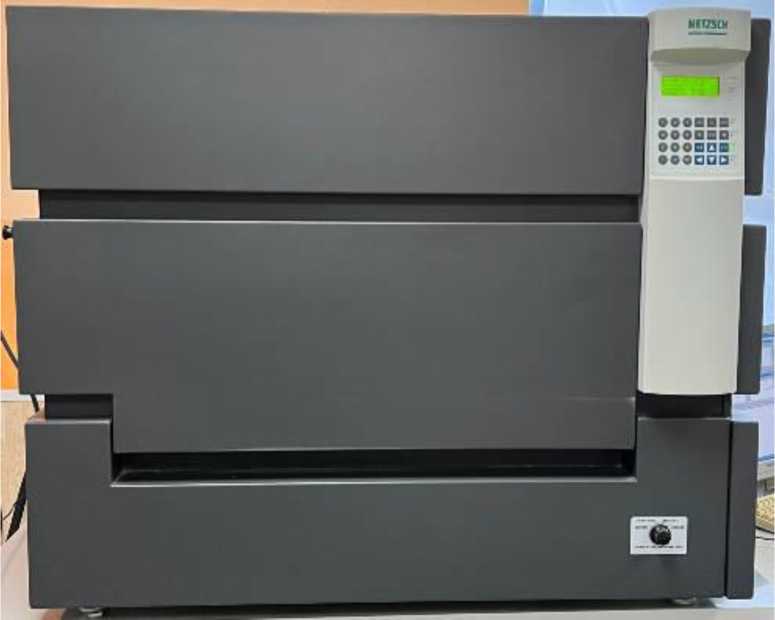

Рисунок 1 - Общий вид прибора для измерения теплопроводности HFM 436/6/1
Место нанесения
заводского номера
Место нанесения знака утверждения типа

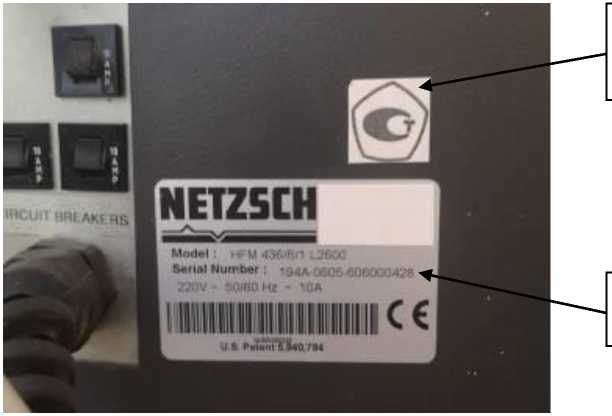

Рисунок 2 - Место нанесения знака утверждения типа и заводского номера
Программное обеспечение прибора (далее ПО) состоит из встроенной части (встроенный, защищенный от записи микроконтроллер).
Встроенное ПО (метрологически значимое) отвечает за преобразование сигналов от датчиков теплового потока и температуры в значения измеряемых величин (теплопроводность, тепловой поток, температура).
Конструктивно прибор имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Уровень защиты встроенного ПО от преднамеренных или непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Встроенное ПО | |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 1.99 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
| Модель прибора | HFM 436/6/1 |
| Серийный номер СИ | 194А-0605-606000428 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений теплопроводности, Вт/(м^К) (при температуре, °С) | от 0,03 до 0,20 (от 0,0 до +60,0) |
| Диапазон показаний теплопроводности, Вт/(м^К) (при температуре, °С) | от 0,005 до 0,50 (от -20,0 до +70,0) |
| Пределы допускаемой относительной погрешности измерений теплопроводности, % | ±5,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В; частота, Гц | 230±10; 50±0,2 |
| Потребляемая мощность, ВА, не более | 2300 |
| Габаритные размеры образца, мм: - высота - ширина - длина | от 10 до 200 от 300 до 610 от 300 до 610 |
| Габаритные размеры прибора, (ШхДхВ), мм, не более | 980x830x780 |
| Масса, кг, не более | 186 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % | от +15 до +25 от 84 до 106,7 не более 80 |
| Средний срок службы прибора, лет | 10 |
| Наработка до отказа, ч, не менее | 6000 |
наносится на маркировочную наклейку, прикрепленную к задней поверхности корпуса прибора (рисунок 2), и (или) на титульный лист Руководства по эксплуатации типографским способом.
аблица 4 - Комплектность прибора
| Наименование | Обозначение | Количество, шт. |
| Прибор для измерения теплопроводности | HFM 436/6/1 | 1 |
| Термостат | 1 | |
| Кабель питания | 1 | |
| Кабель коммутационный | 1 | |
| Шланг | 2 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 |
приведены в главе 4 руководства по эксплуатации «Прибор для измерения теплопроводности HFM 436/6/1».
ГОСТ 8.140-2009 «ГСИ. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м^К) при температуре от 90 до 1100 K».
