| Номер в госреестре | 90768-23 |
| Наименование СИ | Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии (АИИС КУЭ) "ИАТУ" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Связь и Энергетика" (ООО "Связь и Энергетика"), г. Москва. |
| Год регистрации | 2023 |
| Срок свидетельства | 15.12.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные информационно-измерительные многофункциональные коммерческого учета электроэнергии (АИИС КУЭ) «ИАТУ» предназначены для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.
АИИС КУЭ представляют собой многофункциональные, многоуровневые автоматизированные системы с централизованным управлением и распределённой функцией измерений.
Уровни АИИС КУЭ:
1-й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Примечание - все средства измерений, входящие в состав измерительных каналов АИИС КУЭ, утверждены в установленном порядке и внесены в Федеральный информационный фонд по обеспечению единства измерений.
2-й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД), каналообразующую аппаратуру.
3-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер (серверы) баз данных, автоматизированные рабочие места персонала (АРМ), программное обеспечение (ПО).
Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по каналам связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности. Электрическая энергия за период интегрирования вычисляется на основании значений средней, за период интегрирования, активной и реактивной мощности. Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности за интервал интегрирования. Цифровой сигнал с выходов счетчиков поступает на уровень ИВКЭ и/или ИВК. На уровне ИВКЭ осуществляется хранение результатов измерений, их накопление и передача на уровень ИВК.
ИВК предназначен для автоматизированного сбора, хранения, обработки результатов измерений и информационного обмена. ИВК АИИС КУЭ может производить прием, обработку, хранение данных коммерческого учета электрической энергии и мощности от сторонних АИИС КУЭ утвержденного типа.
Цифровой сигнал с выходов счетчиков поступает на УСПД/сервер, где осуществляется вычисление электроэнергии с учетом коэффициентов трансформации ТТ и ТН, выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов. Передача информации в заинтересованные организации осуществляется с помощью электронной почты по выделенному каналу связи по протоколу TCP/IP.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровни ИВК и/или ИВКЭ. АИИС КУЭ оснащена устройством, принимающим сигналы точного времени от глобальной навигационной спутниковой системы (ГЛОНАСС/GPS). СОЕВ выполняет функцию синхронизации времени встроенных часов всех устройств в составе АИИС КУЭ с единым временем. Синхронизация времени сервера ИВК/ИВКЭ осуществляется от устройства синхронизации времени. Корректировка часов элементов АИИС КУЭ выполняется автоматически в соответствии с программными настройками.
Факты коррекции времени с фиксацией даты и времени устройств, отражаются в журналах событий устройств АИИС КУЭ.
Нанесение знака поверки на АИИС КУЭ не предусмотрено.
Маркировка заводского номера наносится на коммутационный шкаф АИИС КУЭ типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре.

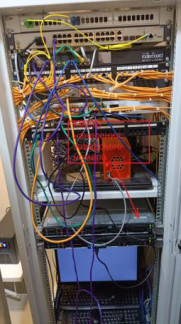

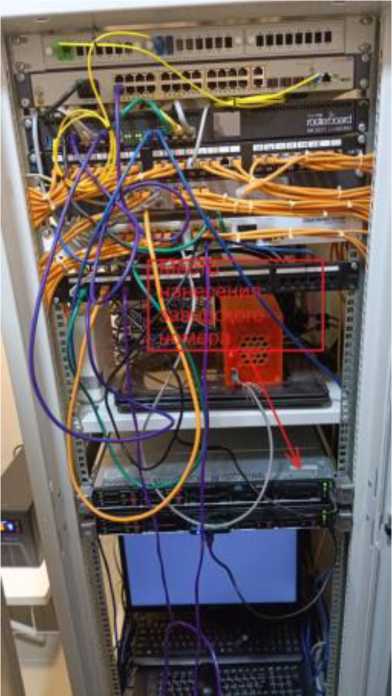

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.
Программное обеспечение обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами.
В состав АИИС КУЭ могут быть включены программные комплексы или обеспечена интеграция с ними:
- ПО ПК «Энергосфера»
- ПО «АльфаЦЕНТР»
- ПО «Пирамида 2000»
- ПО «Пирамида 2.0»
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимых программных модулей АИИС КУЭ указаны в таблицах 1-4.
Таблица 1 - Метрологические значимые модули ПО ПК «Энергосфера»
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | ПК «Энергосфера» Библиотека pso metr.dll |
| Номер версии (идентификационный номер) ПО | 1.1.1.1 |
| Цифровой идентификатор ПО | CBEB6F6CA69318BED976E08A2BB7814B |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2- Идентификационные данные метрологически значимой части ПО «АльфаЦЕНТР»
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | ПО «АльфаЦЕНТР» Библиотека ac metrology.dll |
| Номер версии (идентификационный номер) ПО | не ниже 12.1.0.0 |
| Цифровой идентификатор ПО | 3e736b7f380863f44cc8e6f7bd211c54 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 3 - Идентификационные данные метролически значимой части ПО «Пирамида 2000»;
| Идентификационные признаки | Значение |
| Идентификационные наименования модулей ПО | CalcClients.dll CalcLeakage.dll CalcLosses.dll Metrology.dll ParseBin.dll ParseIEC.dll ParseModbus.dll ParsePiramida.dll SynchroNSLdll VerifyTime.dll |
| Номер версии (идентификационный номер) ПО | 3.0 |
Продолжение таблицы 3
| Идентификационные признаки | Значение |
| Цифровой идентификатор ПО | e55712d0b1b219065d63da949114dae4 b1959ff70be1eb17c83f7b0f6d4a132f d79874d10fc2b156a0fdc27e1ca480ac 52e28d7b608799bb3ccea41b548d2c83 6f557f885b737261328cd77805bd1ba7 48e73a9283d1e66494521f63d00b0d9f c391d64271acf4055bb2a4d3fe 1f8f48 ecf532935ca1a3fd3215049af1fd979f 530d9b0126f7cdc23ecd814c4eb7ca09 1ea5429b261fb0e2884f5b356a1d1e75 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 4 - Идентификационные данные метрологически значимой части ПО «Пирамида 2.0»
| Наименование программного обеспечения | «Пирамида 2.0» |
| Номер версии ПО (идентификационный номер) | не ниже 8.0 |
| Цифровой идентификатор | EB1984E0072ACFE1C797269B9DB15476 |
| Идентификационное наименование | BinaryPackControls.dll |
| Цифровой идентификатор | E021CF9C974DD7EA91219B4D4754D5C7 |
| Идентификационное наименование | CheckDataIntegrity.dll |
| Цифровой идентификатор | BE77C5655C4F19F89A1B41263A16CE27 |
| Идентификационное наименование | ComZECFunctions.dll |
| Цифровой идентификатор | AB65EF4B617E4F786CD87B4A560FC917 |
| Идентификационное наименование | ComModbusFunctions.dll |
| Цифровой идентификатор | EC9A86471F3713E60C1DAD056CD6E373 |
| Идентификационное наименование | ComStdFunctions.dll |
| Цифровой идентификатор | D1C26A2F55C7FECFF5CAF8B1C056FA4D |
| Идентификационное наименование | DateTimeProcessing.dll |
| Цифровой идентификатор | B6740D3419A3BC1A42763860BB6FC8AB |
| Идентификационное наименование | SafeValuesDataUpdate.dll |
| Цифровой идентификатор | 61C1445BB04C7F9BB4244D4A085C6A39 |
| Идентификационное наименование | SimpleVerifyDataStatuses.dll |
| Цифровой идентификатор | EFCC55E91291DA6F80597932364430D5 |
| Идентификационное наименование | SummaryCheckCRC.dll |
| Цифровой идентификатор | 013E6FE1081A4CF0C2DE95F1BB6EE645 |
| Идентификационное наименование | ValuesDataProcessing.dll |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Основные метрологические и технические характеристики АИИС КУЭ приведены в таблицах 5-6.
Таблица 5 - Метрологические характеристики ИК (активная электроэнергия)
| Состав ИК | Диапазон значений силы тока | Пределы допускаемой относительной погрешности ИК | |||||||
| Основная относительная погрешность ИК (±6), % | Относительная погрешность ИК в рабочих условиях эксплуатации (±6), % | ||||||||
| COSф = 1,0 | COSф = 0,9 | COSф = 0,8 | COSф = 0,5 | COSф = 1,0 | COSф = 0,9 | COSф = 0,8 | COSф = 0,5 | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Для ТТ по ГОСТ 7746, ТН по ГОСТ 1983 и счетчиков ГОСТ 31819.22-2 | 012, 31819.21-2012, | ||||||||
| ГОСТ Р 52323-2005, 52322-2005, 30206-94, а также в соответствии с техническими условиями | |||||||||
| на ПУ | |||||||||
| ТТ 0,2S; ТН 0,2; Сч 0,2S | 0,021н1< I1< 0,051н1 | 1,0 | 1,2 | 1,3 | 2,1 | 1,2 | 1,3 | 1,5 | 2,2 |
| 0,051н1< I1< 0,21н1 | 0,6 | 0,7 | 0,8 | 1,3 | 0,9 | 1,0 | 1,1 | 1,5 | |
| 0,21н1< I1< 1н1 | 0,5 | 0,6 | 0,6 | 1,0 | 0,8 | 0,9 | 0,9 | 1,3 | |
| 1н1< I1< 1,21н1 | 0,5 | 0,6 | 0,6 | 1,0 | 0,8 | 0,9 | 0,9 | 1,3 | |
| 0,021н1< I1< 0,051н1 | 1,0 | 1,1 | 1,2 | 2 | 1,2 | 1,3 | 1,4 | 2,1 | |
| ТТ 0,2S; | 0,051н1< I1< 0,21н1 | 0,5 | 0,6 | 0,7 | 1,1 | 0,8 | 0,9 | 1,0 | 1,4 |
| Сч 0,2S | 0,21н1< I1< 1н1 | 0,4 | 0,4 | 0,5 | 0,7 | 0,7 | 0,8 | 0,8 | 1,1 |
| 1н1< I1< 1,21н1 | 0,4 | 0,4 | 0,5 | 0,7 | 0,7 | 0,8 | 0,8 | 1,1 | |
| ТТ 0,2S; ТН 0,5; Сч 0,2S | 0,021н1< I1< 0,051н1 | 1,2 | 1,3 | 1,5 | 2,4 | 1,3 | 1,5 | 1,6 | 2,5 |
| 0,051н1< I1< 0,21н1 | 0,8 | 0,9 | 1,1 | 1,7 | 1,0 | 1,1 | 1,3 | 1,9 | |
| 0,21н1< I1< 1н1 | 0,7 | 0,8 | 0,9 | 1,5 | 1,0 | 1,1 | 1,2 | 1,7 | |
| 1н1< I1< 1,21н1 | 0,7 | 0,8 | 0,9 | 1,5 | 1,0 | 1,1 | 1,2 | 1,7 | |
| ТТ 0,5S; ТН 0,2; Сч 0,2S | 0,021н1< I1< 0,051н1 | 1,8 | 2,3 | 2,8 | 5,4 | 1,9 | 2,4 | 2,9 | 5,4 |
| 0,051н1< I1< 0,21н1 | 1,0 | 1,2 | 1,5 | 2,8 | 1,2 | 1,4 | 1,7 | 2,9 | |
| 0,21н1< I1< 1н1 | 0,7 | 0,9 | 1,1 | 1,9 | 1,0 | 1,1 | 1,3 | 2,1 | |
| 1н1< I1< 1,21н1 | 0,7 | 0,9 | 1,1 | 1,9 | 1,0 | 1,1 | 1,3 | 2,1 | |
| ТТ 0,5S; ТН 0,5; Сч 0,2S | 0,021н1< I1< 0,051н1 | 1,9 | 2,4 | 2,9 | 5,5 | 2,0 | 2,4 | 3,0 | 5,5 |
| 0,051н1< I1< 0,21н1 | 1,1 | 1,4 | 1,7 | 3,0 | 1,3 | 1,5 | 1,8 | 3,1 | |
| 0,21н1< I1< 1н1 | 0,9 | 1,1 | 1,3 | 2,2 | 1,1 | 1,3 | 1,4 | 2,4 | |
| 1н1< I1< 1,21н1 | 0,9 | 1,1 | 1,3 | 2,2 | 1,1 | 1,3 | 1,4 | 2,4 | |
| ТТ 0,5; | 0,051н1< I1< 0,21н1 | 1,8 | 2,3 | 2,8 | 5,4 | 1,9 | 2,3 | 2,9 | 5,4 |
| ТН 0,2; Сч | 0,21н1< I1< 1н1 | 1,0 | 1,2 | 1,5 | 2,8 | 1,2 | 1,4 | 1,6 | 2,9 |
| 0,2S | 1н1< I1< 1,21н1 | 0,7 | 0,9 | 1,1 | 1,9 | 1,0 | 1,1 | 1,3 | 2,1 |
| ТТ 0,5; | 0,051н1< I1< 0,21н1 | 1,8 | 2,3 | 2,9 | 5,5 | 1,9 | 2,4 | 3,0 | 5,5 |
| ТН 0,5; Сч | 0,21н1< I1< 1н1 | 1,1 | 1,4 | 1,6 | 3,0 | 1,3 | 1,5 | 1,8 | 3,1 |
| 0,2S | 1н1< I1< 1,21н1 | 0,9 | 1,1 | 1,3 | 2,2 | 1,1 | 1,3 | 1,4 | 2,4 |
| ТТ 0,5; Сч 0,2S | 0,051н1< I1< 0,21н1 | 1,7 | 2,2 | 2,8 | 5,3 | 1,8 | 2,3 | 2,9 | 5,4 |
| 0,21н1< I1< 1н1 | 0,9 | 1,2 | 1,4 | 2,7 | 1,1 | 1,3 | 1,6 | 2,8 | |
| 1н1< I1< 1,21н1 | 0,6 | 0,8 | 1,0 | 1,8 | 0,9 | 1,0 | 1,2 | 2,0 | |
Продолжение таблицы 5
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| ТТ 0,2S; ТН 0,2; Сч 0,5S | 0,021н1< I1< 0,051н1 | 1,5 | 1,5 | 1,7 | 2,3 | 2,0 | 2,1 | 2,2 | 2,9 |
| 0,051н1< I1< 0,21н1 | 0,8 | 0,9 | 1,1 | 1,6 | 1,6 | 1,7 | 1,9 | 2,4 | |
| 0,21н1< I1< 1н1 | 0,7 | 0,8 | 0,9 | 1,2 | 1,6 | 1,7 | 1,7 | 2,1 | |
| 1н1< I1< 1,21н1 | 0,7 | 0,8 | 0,9 | 1,2 | 1,6 | 1,7 | 1,7 | 2,1 | |
| ТТ 0,2S; ТН 0,5; Сч 0,5S | 0,021н1< I1< 0,051н1 | 1,6 | 1,7 | 1,8 | 2,5 | 2,1 | 2,2 | 2,3 | 3,1 |
| 0,051н1< I1< 0,21н1 | 1,0 | 1,1 | 1,3 | 2,0 | 1,7 | 1,8 | 2,0 | 2,6 | |
| 0,21н1< I1< 1н1 | 0,9 | 1,0 | 1,1 | 1,6 | 1,7 | 1,8 | 1,9 | 2,4 | |
| 1н1< I1< 1,21н1 | 0,9 | 1,0 | 1,1 | 1,6 | 1,7 | 1,8 | 1,9 | 2,4 | |
| ТТ 0,2S; Сч 0,5S | 0,021н1< I1< 0,051н1 | 1,4 | 1,5 | 1,6 | 2,2 | 2 | 2,1 | 2,2 | 2,8 |
| 0,051н1< I1< 0,21н1 | 0,7 | 0,8 | 1,0 | 1,5 | 1,6 | 1,7 | 1,8 | 2,3 | |
| 0,21н1< I1< 1н1 | 0,6 | 0,7 | 0,7 | 0,9 | 1,5 | 1,6 | 1,7 | 2,0 | |
| 1н1< I1< 1,21н1 | 0,6 | 0,7 | 0,7 | 0,9 | 1,5 | 1,6 | 1,7 | 2,0 | |
| ТТ 0,5S; ТН 0,2; Сч 0,5S | 0,021н1< I1< 0,051н1 | 2,1 | 2,5 | 3,0 | 5,4 | 2,5 | 2,9 | 3,4 | 5,7 |
| 0,051н1< I1< 0,21н1 | 1,1 | 1,4 | 1,7 | 3,0 | 1,8 | 2,0 | 2,3 | 3,4 | |
| 0,21н1< I1< 1н1 | 0,9 | 1,0 | 1,2 | 2,0 | 1,7 | 1,8 | 1,9 | 2,7 | |
| 1н1< I1< 1,21н1 | 0,9 | 1,0 | 1,2 | 2,0 | 1,7 | 1,8 | 1,9 | 2,7 | |
| ТТ 0,5S; ТН 0,5; Сч 0,5S | 0,021н1< I1< 0,051н1 | 2,1 | 2,6 | 3,1 | 5,5 | 2,5 | 2,9 | 3,4 | 5,8 |
| 0,051н1< I1< 0,21н1 | 1,2 | 1,5 | 1,8 | 3,2 | 1,8 | 2,1 | 2,3 | 3,6 | |
| 0,21н1< I1< 1н1 | 1,0 | 1,2 | 1,4 | 2,3 | 1,7 | 1,9 | 2,1 | 2,9 | |
| 1н1< I1< 1,21н1 | 1,0 | 1,2 | 1,4 | 2,3 | 1,7 | 1,9 | 2,1 | 2,9 | |
| ТТ 0,5S; Сч 0,5S | 0,021н1< I1< 0,051н1 | 2,0 | 2,5 | 3,0 | 5,4 | 2,5 | 2,9 | 3,3 | 5,7 |
| 0,051н1< I1< 0,21н1 | 1,0 | 1,3 | 1,6 | 2,9 | 1,7 | 2,0 | 2,2 | 3,4 | |
| 0,21н1< I1< 1н1 | 0,8 | 1,0 | 1,1 | 1,9 | 1,6 | 1,7 | 1,9 | 2,6 | |
| 1н1< I1< 1,21н1 | 0,8 | 1,0 | 1,1 | 1,9 | 1,6 | 1,7 | 1,9 | 2,6 | |
| ТТ 0,5; ТН 0,2; Сч 0,5S | 0,051н1< I1< 0,21н1 | 1,8 | 2,3 | 2,9 | 5,4 | 2,3 | 2,7 | 3,3 | 5,7 |
| 0,21н1< I1< 1н1 | 1,1 | 1,3 | 1,6 | 2,8 | 1,8 | 2,0 | 2,2 | 3,3 | |
| 1н1< I1< 1,21н1 | 0,9 | 1,0 | 1,2 | 2,0 | 1,7 | 1,8 | 1,9 | 2,7 | |
| ТТ 0,5; ТН 0,5; Сч 0,5S | 0,051н1< I1< 0,21н1 | 1,9 | 2,4 | 3,0 | 5,5 | 2,3 | 2,8 | 3,3 | 5,8 |
| 0,21н1< I1< 1н1 | 1,2 | 1,5 | 1,7 | 3,0 | 1,8 | 2,0 | 2,3 | 3,5 | |
| 1н1< I1< 1,21н1 | 1,0 | 1,2 | 1,4 | 2,3 | 1,7 | 1,9 | 2,1 | 2,9 | |
| ТТ 0,5; Сч 0,5S | 0,051н1< I1< 0,21н1 | 1,8 | 2,3 | 2,9 | 5,4 | 2,3 | 2,7 | 3,2 | 5,7 |
| 0,21н1< I1< 1н1 | 1,0 | 1,3 | 1,5 | 2,8 | 1,7 | 1,9 | 2,2 | 3,3 | |
| 1н1< I1< 1,21н1 | 0,8 | 1,0 | 1,1 | 1,9 | 1,6 | 1,7 | 1,9 | 2,6 | |
| Сч 0,5S | 0,051н1< I1< 0,21н1 | 0,6 | 0,7 | 0,8 | 1,1 | 1,5 | 1,6 | 1,7 | 2,1 |
| 0,21н1< I1< 1н1 | 0,6 | 0,6 | 0,6 | 0,7 | 1,5 | 1,6 | 1,7 | 1,9 | |
| 1н1< I1< 1,21н1 | 0,6 | 0,6 | 0,6 | 0,7 | 1,5 | 1,6 | 1,7 | 1,9 | |
| Сч 1,0 | 0,051н1< I1< 0,21н1 | 1,2 | 1,3 | 1,4 | 1,7 | 3 | 3,1 | 3,2 | 3,6 |
| 0,21н1< I1< 1н1 | 1,2 | 1,1 | 1,1 | 1,1 | 3 | 3 | 3,1 | 3,4 | |
| 1н1< I1< 1,21н1 | 1,2 | 1,1 | 1,1 | 1,1 | 3 | 3 | 3,1 | 3,4 |
Таблица 6 - Метрологические характеристики ИК (реактивная электроэнергия)
| Состав ИК | Диапазон значений силы тока | Пределы допускаемой относительной погрешности ИК | |||||
| Основная относительная погрешность ИК (±6), % | Относительная погрешность ИК в рабочих условиях эксплуатации (±6), % | ||||||
| cosф = 0,9 | cosф = 0,8 | cosф = 0,5 | cosф = 0,9 | cosф = 0,8 | cosф = 0,5 | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Для ТТ по ГОСТ 7746, ТН по ГОСТ 1983 и счетчиков ГОСТ 31819.23-2012, ГОСТ Р 52425-2005, 26035-83, а также в соответствии с техническими условиями на ПУ | |||||||
| ТТ 0,2S; ТН 0,2; Сч 0,5 | 0,021н1< I1< 0,051н1 | 2,6 | 2,0 | 1,6 | 3,1 | 2,6 | 2,2 |
| 0,051н1< I1< 0,21н1 | 1,8 | 1,4 | 1,0 | 2,5 | 2,2 | 1,8 | |
| 0,21н1< I1< 1н1 | 1,3 | 1,0 | 0,8 | 2,3 | 2,0 | 1,7 | |
| 1н1< I1< 1,21н1 | 1,3 | 1,0 | 0,8 | 2,3 | 2,0 | 1,7 | |
| ТТ 0,2S; Сч 0,5 | 0,021н1< I1< 0,051н1 | 2,5 | 1,9 | 1,5 | 3,0 | 2,5 | 2,1 |
| 0,051н1< I1< 0,21н1 | 1,6 | 1,3 | 0,9 | 2,4 | 2,1 | 1,7 | |
| 0,21н1< I1< 1н1 | 1,1 | 0,8 | 0,7 | 2,1 | 1,9 | 1,6 | |
| 1н1< I1< 1,21н1 | 1,1 | 0,8 | 0,7 | 2,1 | 1,9 | 1,6 | |
| ТТ 0,2S; ТН 0,5; Сч 0,5 | 0,021н1< I1< 0,051н1 | 2,9 | 2,2 | 1,7 | 3,4 | 2,8 | 2,2 |
| 0,051н1< I1< 0,21н1 | 2,2 | 1,7 | 1,2 | 2,8 | 2,4 | 1,9 | |
| 0,21н1< I1< 1н1 | 1,8 | 1,4 | 1,0 | 2,6 | 2,2 | 1,8 | |
| 1н1< I1< 1,21н1 | 1,8 | 1,4 | 1,0 | 2,6 | 2,2 | 1,8 | |
| ТТ 0,5S; ТН 0,2; Сч 0,5 | 0,021н1< I1< 0,051н1 | 6,3 | 4,4 | 2,7 | 6,6 | 4,7 | 3,0 |
| 0,051н1< I1< 0,21н1 | 3,4 | 2,4 | 1,5 | 3,8 | 2,9 | 2,1 | |
| 0,21н1< I1< 1н1 | 2,4 | 1,7 | 1,1 | 3,0 | 2,4 | 1,8 | |
| 1н1< I1< 1,21н1 | 2,4 | 1,7 | 1,1 | 3,0 | 2,4 | 1,8 | |
| ТТ 0,5S; ТН 0,5; Сч 0,5 | 0,021н1< I1< 0,051н1 | 6,5 | 4,5 | 2,7 | 6,7 | 4,8 | 3,1 |
| 0,051н1< I1< 0,21н1 | 3,6 | 2,6 | 1,6 | 4,0 | 3,1 | 2,2 | |
| 0,21н1< I1< 1н1 | 2,7 | 1,9 | 1,3 | 3,2 | 2,5 | 1,9 | |
| 1н1< I1< 1,21н1 | 2,7 | 1,9 | 1,3 | 3,2 | 2,5 | 1,9 | |
| ТТ 0,5; ТН 0,2; Сч 0,5 | 0,051н1< I1< 0,21н1 | 6,3 | 4,4 | 2,5 | 6,6 | 4,7 | 2,9 |
| 0,21н1< I1< 1н1 | 3,3 | 2,3 | 1,4 | 3,8 | 2,8 | 2,0 | |
| 1н1< I1< 1,21н1 | 2,4 | 1,7 | 1,1 | 3,0 | 2,4 | 1,8 | |
| ТТ 0,5; ТН 0,5; Сч 0,5 | 0,051н1< I1< 0,21н1 | 6,5 | 4,5 | 2,6 | 6,7 | 4,8 | 3,0 |
| 0,21н1< I1< 1н1 | 3,5 | 2,5 | 1,5 | 4,0 | 3,0 | 2,1 | |
| 1н1< I1< 1,21н1 | 2,7 | 1,9 | 1,3 | 3,2 | 2,5 | 1,9 | |
| ТТ 0,5; Сч 0,5 | 0,051н1< I1< 0,21н1 | 6,3 | 4,3 | 2,5 | 6,5 | 4,6 | 2,9 |
| 0,21н1< I1< 1н1 | 3,2 | 2,2 | 1,4 | 3,7 | 2,8 | 2,0 | |
| 1н1< I1< 1,21н1 | 2,2 | 1,6 | 1,0 | 2,9 | 2,3 | 1,8 | |
| ТТ 0,2S; ТН 0,2; Сч 1,0 | 0,021н1< I1< 0,051н1 | 2,9 | 2,4 | 2,0 | 4,5 | 4,1 | 3,8 |
| 0,051н1< I1< 0,21н1 | 2,1 | 1,8 | 1,4 | 4,1 | 3,9 | 3,5 | |
| 0,21н1< I1< 1н1 | 1,7 | 1,4 | 1,3 | 3,9 | 3,7 | 3,5 | |
| 1н1< I1< 1,21н1 | 1,7 | 1,4 | 1,3 | 3,9 | 3,7 | 3,5 | |
| ТТ 0,2S; ТН 0,5; Сч 1,0 | 0,021н1< I1< 0,051н1 | 3,1 | 2,5 | 2,1 | 4,7 | 4,2 | 3,8 |
| 0,051н1< I1< 0,21н1 | 2,5 | 2,1 | 1,6 | 4,3 | 4,0 | 3,6 | |
| 0,21н1< I1< 1н1 | 2,1 | 1,6 | 1,4 | 4,1 | 3,8 | 3,5 | |
| 1н1< I1< 1,21н1 | 2,1 | 1,6 | 1,4 | 4,1 | 3,8 | 3,5 | |
Продолжение таблицы 6
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ТТ 0,5S; ТН 0,2; Сч 1,0 | 0,021н1< I1< 0,051н1 | 6,5 | 4,6 | 2,9 | 7,3 | 5,7 | 4,4 |
| 0,051н1< I1< 0,21н1 | 3,6 | 2,7 | 1,8 | 5,0 | 4,3 | 3,7 | |
| 0,21н1< I1< 1н1 | 2,6 | 1,9 | 1,5 | 4,3 | 3,9 | 3,5 | |
| 1н1< I1< 1,21н1 | 2,6 | 1,9 | 1,5 | 4,3 | 3,9 | 3,5 | |
| ТТ 0,2S; Сч 1,0 | 0,021н1< I1< 0,051н1 | 2,8 | 2,3 | 2,0 | 4,5 | 4,1 | 3,8 |
| 0,051н1< I1< 0,21н1 | 2,0 | 1,8 | 1,4 | 4,1 | 3,8 | 3,5 | |
| 0,21н1< I1< 1н1 | 1,5 | 1,3 | 1,2 | 3,8 | 3,6 | 3,4 | |
| 1н1< I1< 1,21н1 | 1,5 | 1,3 | 1,2 | 3,8 | 3,6 | 3,4 | |
| ТТ 0,5S; ТН 0,5; Сч 1,0 | 0,021н1< I1< 0,051н1 | 6,6 | 4,6 | 3,0 | 7,5 | 5,8 | 4,4 |
| 0,051н1< I1< 0,21н1 | 3,8 | 2,8 | 1,9 | 5,2 | 4,4 | 3,7 | |
| 0,21н1< I1< 1н1 | 2,9 | 2,1 | 1,6 | 4,5 | 4,0 | 3,6 | |
| 1н1< I1< 1,21н1 | 2,9 | 2,1 | 1,6 | 4,5 | 4,0 | 3,6 | |
| ТТ 0,5S; Сч 1,0 | 0,021н1< I1< 0,051н1 | 6,4 | 4,5 | 2,9 | 7,3 | 5,7 | 4,3 |
| 0,051н1< I1< 0,21н1 | 3,5 | 2,6 | 1,8 | 5,0 | 4,3 | 3,7 | |
| 0,21н1< I1< 1н1 | 2,5 | 1,8 | 1,4 | 4,3 | 3,9 | 3,5 | |
| 1н1< I1< 1,21н1 | 2,5 | 1,8 | 1,4 | 4,3 | 3,9 | 3,5 | |
| ТТ 0,5; ТН 0,2; Сч 1,0 | 0,051н1< I1< 0,21н1 | 6,5 | 4,5 | 2,7 | 7,3 | 5,7 | 4,2 |
| 0,21н1< I1< 1н1 | 3,5 | 2,5 | 1,7 | 4,9 | 4,2 | 3,6 | |
| 1н1< I1< 1,21н1 | 2,6 | 1,9 | 1,5 | 4,3 | 3,9 | 3,5 | |
| ТТ 0,5; ТН 0,5; Сч 1,0 | 0,051н1< I1< 0,21н1 | 6,6 | 4,6 | 2,8 | 7,5 | 5,7 | 4,3 |
| 0,21н1< I1< 1н1 | 3,7 | 2,6 | 1,8 | 5,1 | 4,3 | 3,7 | |
| 1н1< I1< 1,21н1 | 2,9 | 2,1 | 1,6 | 4,5 | 4,0 | 3,6 | |
| ТТ 0,5; Сч 1,0 | 0,051н1< I1< 0,21н1 | 6,4 | 4,5 | 2,7 | 7,3 | 5,6 | 4,2 |
| 0,21н1< I1< 1н1 | 3,4 | 2,4 | 1,7 | 4,9 | 4,2 | 3,6 | |
| 1н1< I1< 1,21н1 | 2,5 | 1,8 | 1,4 | 4,3 | 3,9 | 3,5 | |
| Сч 1,0 | 0,051н1< I1< 0,21н1 | 1,7 | 1,7 | 1,7 | 3,9 | 3,8 | 3,6 |
| 0,21н1< I1< 1н1 | 1,3 | 1,1 | 1,1 | 3,8 | 3,6 | 3,4 | |
| 1н1< I1< 1,21н1 | 1,3 | 1,1 | 1,1 | 3,8 | 3,6 | 3,4 | |
| Сч 2,0 | 0,051н1< I1< 0,21н1 | 2,8 | 2,8 | 2,8 | 6,7 | 6,4 | 6,0 |
| 0,21н1< I1< 1н1 | 2,4 | 2,2 | 2,2 | 6,6 | 6,2 | 5,8 | |
| 1н1< I1< 1,21н1 | 2,4 | 2,2 | 2,2 | 6,6 | 6,2 | 5,8 | |
| Для ТТ по | ГОСТ 7746, ТН по ГОСТ 1983 и счетчиков ГОСТ техническими условиями на | 26035-83, а также в соответствии с ПУ | |||||
| ТТ 0,2S; ТН 0,5; Сч 0,5 | 0,021н1< I1< 0,051н1 | 3,2 | 2,4 | 1,7 | 3,9 | 3,0 | 2,3 |
| 0,051н1< I1< 0,21н1 | 2,1 | 1,6 | 1,2 | 2,5 | 2,0 | 1,6 | |
| 0,21н1< I1< 1н1 | 1,8 | 1,3 | 1,0 | 2,0 | 1,6 | 1,3 | |
| 1н1< I1< 1,21н1 | 1,8 | 1,3 | 1,0 | 2,0 | 1,6 | 1,3 | |
| ТТ 0,5; ТН 0,5; Сч 0,5 | 0,051н1< I1< 0,21н1 | 6,5 | 4,4 | 2,6 | 6,6 | 4,6 | 2,8 |
| 0,21н1< I1< 1н1 | 3,5 | 2,5 | 1,5 | 3,6 | 2,6 | 1,8 | |
| 1н1< I1< 1,21н1 | 2,6 | 1,9 | 1,2 | 2,8 | 2,1 | 1,5 | |
| ТТ 0,2S; ТН 0,5; Сч 1,0 | 0,021н1< I1< 0,051н1 | 4,4 | 3,4 | 2,6 | 6,3 | 5,1 | 4,0 |
| 0,051н1< I1< 0,21н1 | 2,7 | 2,2 | 1,8 | 3,9 | 3,3 | 2,8 | |
| 0,21н1< I1< 1н1 | 2,1 | 1,7 | 1,4 | 2,8 | 2,5 | 2,3 | |
| 1н1< I1< 1,21н1 | 2,0 | 1,6 | 1,4 | 2,7 | 2,4 | 2,3 | |
Продолжение таблицы 6
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ТТ 0,5S; ТН 0,5; Сч 1,0 | 0,021н1< I1< 0,051н1 | 7,3 | 5,2 | 3,4 | 8,6 | 6,4 | 4,5 |
| 0,051н1< I1< 0,21н1 | 4,0 | 2,9 | 2,1 | 4,8 | 3,8 | 3,0 | |
| 0,21н1< I1< 1н1 | 2,9 | 2,1 | 1,6 | 3,4 | 2,8 | 2,4 | |
| 1н1< I1< 1,21н1 | 2,8 | 2,1 | 1,6 | 3,3 | 2,8 | 2,4 | |
| ТТ 0,5; ТН 0,5; Сч 1,0 | 0,051н1< I1< 0,21н1 | 6,7 | 4,7 | 2,9 | 7,2 | 5,3 | 3,6 |
| 0,21н1< I1< 1н1 | 3,7 | 2,7 | 1,8 | 4,1 | 3,2 | 2,6 | |
| 1н1< I1< 1,21н1 | 2,8 | 2,1 | 1,6 | 3,3 | 2,8 | 2,4 | |
| ТТ 0,5; Сч 1,0 | 0,051н1< I1< 0,21н1 | 6,5 | 4,6 | 2,8 | 7,1 | 5,2 | 3,6 |
| 0,21н1< I1< 1н1 | 3,4 | 2,4 | 1,7 | 3,9 | 3,1 | 2,4 | |
| 1н1< I1< 1,21н1 | 2,4 | 1,8 | 1,4 | 3,0 | 2,5 | 2,3 |
Примечания к таблицам 5-6:
1 Характеристики погрешности ИК даны для измерений электроэнергии.
2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.
3 Пределы допускаемой погрешности в рабочих условиях указана для температуры окружающего воздуха в месте расположения счетчиков электроэнергии от 0 °C до плюс 40 °C.
Таблица 7 - Дополнительные метрологические и технические характеристики АИИС КУЭ
| Параметр | Значение метрологических характеристик |
| Условия эксплуатации АИИС КУЭ: - температура окружающего воздуха компонентов АИИС КУЭ, ОС - относительная влажность воздуха компонентов АИИС КУЭ при температуре 35 ос и более низких температурах без конденсации влаги, не более, % - атмосферное давление, кПа - напряжение питающей сети переменного тока, В - частота питающей сети переменного тока, Гц - магнитная индукция внешнего происхождения в местах установки счетчиков, не более, мТл - потери напряжения в линии ТН-счетчик, не более % - мощность, потребляемая вторичной нагрузкой, подключаемой к ТТ и ТН, % от номинального значения | В соответствии с требованиями эксплуатационной документации на компоненты от 84 до 107 220 ± 22 50 ± 1 0,5 0,25 25 - 100 |
| Количество ИИК | до 500 000 |
| Количество ИВКЭ | до 20 000 |
| Глубина хранения коммерческой и контрольной информации в ИВКЭ, не менее, сут | 90 |
| Глубина хранения коммерческой и контрольной информации в ИВК, не менее, лет | 3,5 |
| Интервал интегрирования, мин | 1, 3, 5, 15, 30, 60 |
| Пределы смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC (SU), с | ±5 |
наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
АИИС КУЭ может включать в себя компоненты, перечисленные в таблице 9.
Состав АИИС КУЭ (типы и количество входящих СИ, программное обеспечение) определяются проектной и эксплуатационной документацией на конкретную АИИС КУЭ.
Таблица 8 - Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество |
| Система автоматизированная информационноизмерительная многофункциональная коммерческого учета электроэнергии «ИАТУ» | * | 1 шт.* |
| Руководство по эксплуатации | ИАТУ-001.РЭ | 1 экз. |
| Паспорт-формуляр | ИАТУ-001.ПФ | 1 экз. |
| Технические условия | ИАТУ-001.ТУ | 1 экз. |
| Методика поверки | - | 1 экз. |
| *) Комплектация в соответствии с проектной документацией на изготовленную АИИС КУЭ | ||
Таблица 9 - Компоненты уровней АИИС КУЭ «ИАТУ»
| Наименование/Тип | Регистрационный номер Федеральном информационном фонде по обеспечению единства измерений |
| 1 | 2 |
| Компоненты ИИК | |
| Трансформаторы тока (ГОСТ 7746) | _ |
| Трансформаторы напряжения (ГОСТ 1983) | _ |
| Счетчики электрической энергии: | |
| Альфа А1800 | 31857-11 |
| Альфа А1800 | 31857-06 |
| Альфа А1800 | 31857-20 |
| Меркурий 234 | 75755-19 |
| Меркурий 234 | 48266-11 |
| Меркурий 230 | 23345-07 |
| ПСЧ-4ТМ.05 | 27779-04 |
| ПСЧ-4ТМ.05МК | 50460-12 |
| ПСЧ-4ТМ.05МК | 64450-16 |
| ПСЧ-4ТМ.05МК | 50460-18 |
| РиМ 384.02/2 | 55522-13 |
| СЭТ-4ТМ.03М, СЭТ-4ТМ.02М | 36697-08 |
| СЭТ-4ТМ.03М, СЭТ-4ТМ.02М | 36697-12 |
| СЭТ-4ТМ.03М, СЭТ-4ТМ.02М | 36697-17 |
Продолжение таблицы 9
| 1 | 2 |
| СЭТ-4ТМ.03 | 27524-04 |
| СЭТ-4ТМ.03МК | 74671-19 |
| ТЕ 3000 | 77036-19 |
| ПСЧ-4ТМ.05МД | 51593-18 |
| Меркурий 236 | 47560-11 |
| Компоненты ИВКЭ | |
| «ЭКОМ-3000» | 17049-19 |
| СИКОН С70 | 28822-05 |
| Интеллектуальный контроллер SM160-02 | 62017-15, 71337-18 |
| Компоненты ИВК | |
| Сервер базы данных: | |
| Компьютер(ы) серверного исполнения | _ |
| Автоматизированное рабочее место (АРМ): | |
| Персональный компьютер и (или) | _ |
| Переносной компьютер (мобильный АРМ) | _ |
Программное обеспечение | |
| Программный комплекс «Энергосфера» | _ |
| Программное обеспечение «АльфаЦЕНТР» | _ |
| Программное обеспечение «Пирамида 2000» | _ |
| Программное обеспечение «Пирамида 2.0» | _ |
| Устройства системы обеспечения единого времени: | |
| Метроном Версии: 300, 600, 1000, 3000 | 74018-19 |
| УСВ-3 | 51644-12, 64242-16 |
| УССВ-2 | 54074-13 |
| УСВ-2 | 82570-21 |
| Каналообразующая аппаратура приема-передачи данных | |
| Преобразователи интерфейсов RS-232/RS-485, RS-485/Ethernet, RS-232/Ethernet | _ |
| GSM/GPRS-модемы, GSM/GPRS-коммуникаторы | _ |
| Радиомодемы, радиомосты, спутниковые модемы, телефонные модемы, другие средства цифровой передачи данных | _ |
| PLC-концентраторы | _ |
приведены в разделе 6 руководства по эксплуатации ИАТУ-001.РЭ «Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии (АИИС КУЭ) «ИАТУ»».
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
ИАТУ-001.ТУ «Системы автоматизированные информационно-измерительные
коммерческого учета электроэнергии (АИИС КУЭ) «ИАТУ». Технические условия».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
