| Номер в госреестре | 90772-23 |
| Наименование СИ | Измерители-регистраторы температуры однократного применения |
| Обозначение типа СИ | iLog.St |
| Изготовитель | Индивидуальный предприниматель Мальцева Диана Витальевна (ИП Мальцева Диана Витальевна), г. Москва; ZHENGZHOU FRESHLIANCE ELECTRONICS CORP., LTD, Китай; CoolMan Electronics Limited, Китай. |
| Год регистрации | 2023 |
| Срок свидетельства | 15.12.2028 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-регистраторы температуры однократного применения iLog.St (далее по тексту - измерители) предназначены для измерений температуры окружающей среды при хранении и транспортировке различной продукции.
Принцип действия измерителей основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от встроенного первичного преобразователя температуры.
Каждый измеритель является устройством однократного применения и представляет собой автономный программируемый логгер, фиксирующий температуру в течение заданных интервала регистрации и длительности записи. Считывание информации, накопленной в памяти устройств, происходит в формате PDF-отчёта, формируемого автоматически при подключении к компьютеру без использования дополнительного ПО. Измерители позволяют установить пороговые значения, при нарушении которых выдаётся сигнал «ТРЕВОГА».
Измерители-регистраторы температуры однократного применения iLog.St изготавливаются следующих моделей: iLog.St, iLog.St Light, iLog.St Dry Ice. Модели измерителей различаются друг от друга по метрологическим и техническим характеристикам.
Конструктивно все измерители выполнены в виде компактного моноблока из поликарбоната со встроенным первичным преобразователем. В корпус измерителей встроен USB-разъем, c помощью которого они подключаются к персональному компьютеру. Измерители имеют съемный колпачок, закрывающий USB-разъем. На лицевой панели корпуса измерителей моделей iLog.St, iLog.St Light расположены органы управления и индикации: кнопки «Старт» и «Стоп» и световые индикаторы «НОРМА» и «ТРЕВОГА». На лицевой панели корпуса измерителей модели iLog.St Dry Ice расположен ЖК-дисплей с отображением измеряемой температуры.
Цветовая гамма этикеток измерителей может быть изменена по решению Изготовителя в одностороннем порядке.
На рисунках 1-3 представлены фотографии общего вида измерителей.

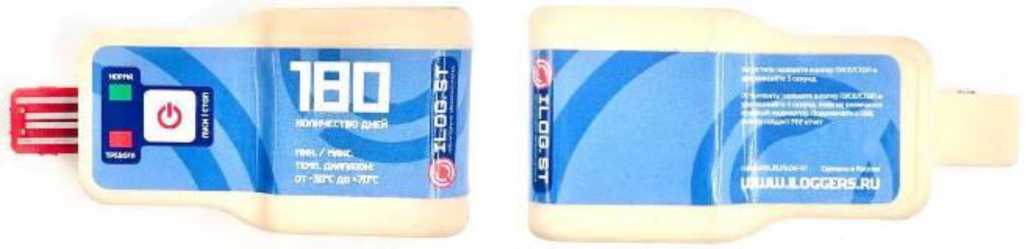

Рисунок 1 - Общий вид измерителей-регистраторов температуры однократного применения iLog.St модели iLog.St

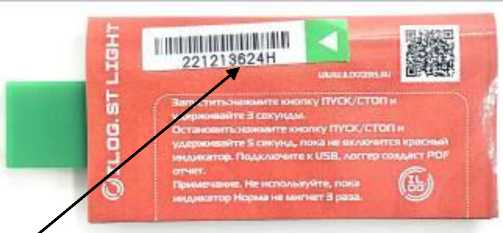

Место нанесения заводского номера
Рисунок 2 - Общий вид измерителей-регистраторов температуры однократного применения iLog.St модели iLog.St Light

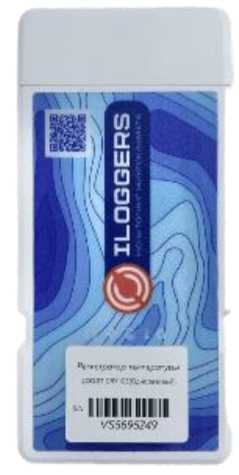

Рисунок 3 - Общий вид измерителей-регистраторов температуры однократного применения iLog.St модели iLog.St Dry Ice
Пломбирование измерителей не предусмотрено. Заводской номер в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус измерителя. Конструкция измерителей не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение (ПО) измерителей состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в измерители на предприятии-изготовителе во время производственного цикла. Метрологические характеристики измерители нормированы с учетом влияния на них встроенного ПО.
Идентификационные данные встроенной части ПО приведены в таблицах 1-2.
Таблица 1 - Идентификационные данные ПО измерителей-регистраторов температуры однократного применения iLog.St моделей iLog.St, iLog.St Light
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.0 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 2 - Идентификационные данные ПО измерителей-регистраторов температуры однократного применения iLog.St модели iLog.St Dry Ice
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V2.8 |
| Цифровой идентификатор программного обеспечения | отсутствует |
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция измерителей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Автономное ПО iL-ReportViewer используется неограниченным кругом пользователей и предназначено для возможности настройки параметров контроля мониторинга.
Метрологические характеристики измерителей-регистраторов температуры
однократного применения iLog.St приведены в таблицах 3-4.
Таблица 3 - Метрологические характеристики измерителей-регистраторов температуры однократного применения iLog.St моделей iLog.St, iLog.St Light
| Наименование характеристики | Значение (в зависимости от модели) | |
| iLog.St | iLog.St Light | |
| Диапазон измерений температуры, °C | от -35 до +70 | от -25 до +70 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C | ±0,7 (в диапазоне от -35 °C до -20 °C не вкл.) ±0,5 (в диапазоне от -20 °C до +70 °C) | |
| Разрешающая способность измерителя (при измерении и регистрации температуры), °C | 0,1 | |
Таблица 4 - Метрологические характеристики измерителей-регистраторов температуры однократного применения iLog.St модели iLog.St Dry Ice
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от -85 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C | ±0,7 (в диапазоне от -85 °C до -20 °C не включ.) ±0,5 (в диапазоне от -20 °C до +50 °C) |
| Разрешающая способность измерителя (при измерении и регистрации температуры), °C | 0,1 |
Основные технические характеристики измерителей-регистраторов температуры однократного применения iLog.St приведены в таблице 5.
Таблица 5
| Наименование характеристики | Значение |
| Программируемый интервал между измерениями, мин(1): - для модели iLog.St | от 1 до 120 |
| - для моделей iLog.St Light и iLog.St Dry Ice | от 1 до 2376 |
| Напряжение питания постоянного тока, В | 3 |
| Габаритные размеры (длина x высота x ширина), мм, не более: | |
| - для модели iLog.St | 82,5x36,5x14 |
| - для модели iLog.St Light | 30x4x70 |
| - для модели iLog.St Dry Ice | 52x104x16 |
| Масса, г, не более: - для модели iLog.St | 39 |
| - для модели iLog.St Light | 13 |
| - для модели iLog.St Dry Ice | 71 |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -35 до +70 (модель iLog St) от -25 до +70 (модель iLog St Light) от -85 до +50 (модель iLog St Dry Ice) 95 (без конденсации) |
| Средний срок службы, ч, не менее | 2 210 |
| Примечание: (1) минимальный шаг программирования интервала между измерениями - 1 мин. | |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель-регистратор температуры однократного применения | iLog.St (обозначение модели - в соответствии с заказом) | В соответствии с заказом (минимальное количество 1 шт.) |
| Руководство по эксплуатации на измерители-регистраторы температуры однократного применения iLog.St модели iLog.St | - | 1 экз. (в зависимости от модели измерителя) |
| Руководство по эксплуатации на измерители-регистраторы температуры однократного применения iLog.St модели iLog.St Light | ||
| Руководство по эксплуатации на измерители-регистраторы температуры однократного применения iLog.St модели iLog.St Dry Ice |
приведены в разделе 1 Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
0199379386.405519.001 ТУ. Измерители-регистраторы температуры однократного применения iLog.St. Технические условия.
