| Номер в госреестре | 90773-23 |
| Наименование СИ | Измерители-регистраторы температуры |
| Обозначение типа СИ | iLog.Mt(h) |
| Изготовитель | Индивидуальный предприниматель Мальцева Диана Витальевна (ИП Мальцева Диана Витальевна), г. Москва; CoolMan Electronics Limited, Китай. |
| Год регистрации | 2023 |
| Срок свидетельства | 15.12.2028 |
| МПИ (интервал между поверками) | 2 года; 1 год (для моделей iLog.Mth, iLog.Mth Light при использовании измерительного канала относительной влажности) |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-регистраторы температуры iLog.Mt(h) (далее по тексту - измерители) предназначены для измерений температуры окружающей среды при хранении и транспортировке различной продукции, а также для измерений относительной влажности воздуха.
Принцип действия измерителей основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от встроенных первичных преобразователей температуры и относительной влажности.
Каждый измеритель является устройством многократного применения и представляет собой автономный программируемый логгер, фиксирующий температуру и относительную влажность (модели iLog.Mth и iLog.Mth Light) в течение заданных интервала регистрации и длительности записи. Считывание информации, накопленной в памяти устройств, происходит в формате PDF-отчёта, формируемого автоматически при подключении к компьютеру без использования дополнительного ПО. Измерители позволяют установить пороговые значения, при нарушении которых выдаётся сигнал «ТРЕВОГА».
Измерители-регистраторы температуры iLog Mt(h) изготавливаются следующих моделей: iLog.Mt, iLog.Mt Light, iLog.Mth, iLog.Mth Light. Модели измерителей различаются друг от друга по метрологическим и техническим характеристикам.
Конструктивно все измерители выполнены в виде компактного моноблока из поликарбоната со встроенным первичным преобразователем. В корпус измерителей встроен USB-разъем, c помощью которого они подключаются к персональному компьютеру. Измерители имеют съемный колпачок, закрывающий USB-разъем. На лицевой панели корпуса расположены органы управления и индикации, а также световые индикаторы «НОРМА» и «ТРЕВОГА».
Цветовая гамма этикеток измерителей может быть изменена по решению Изготовителя в одностороннем порядке.
На рисунках 1-4 представлены фотографии общего вида измерителей.

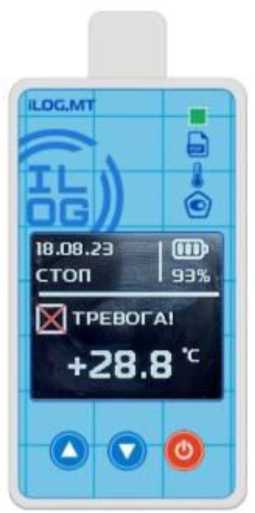

Рисунок 1 - Общий вид измерителей-регистраторов температуры iLog Mt(h) модели iLog.Mt
Рисунок 2 - Общий вид измерителей-регистраторов температуры iLog Mt(h) модели iLog.Mth
Место нанесения заводского номера

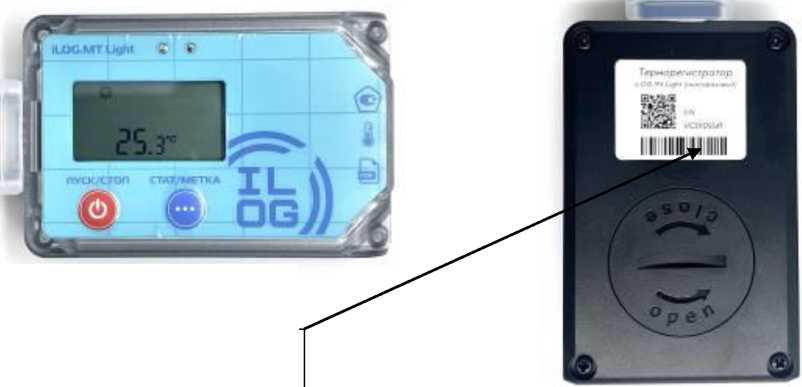

Рисунок 3 - Общий вид измерителей-регистраторов температуры iLog Mt(h) модели iLog.Mt Light
Рисунок 4 - Общий вид измерителей-регистраторов температуры iLog Mt(h) модели iLog.Mth Light
Пломбирование измерителей не предусмотрено. Заводской номер в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус измерителя. Конструкция измерителей не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение (ПО) измерителей состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в измерители на предприятии-изготовителе во время производственного цикла. Метрологические характеристики измерители нормированы с учетом влияния на них встроенного ПО.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО измерителей-регистраторов температуры iLog.Mt(h)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0 |
| Цифровой идентификатор программного обеспечения | отсутствует |
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция измерителей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Автономное ПО Software используется неограниченным кругом пользователей и предназначено для возможности настройки параметров контроля мониторинга, считывания и анализа информации, полученной от измерителей.
Метрологические характеристики измерителей-регистраторов температуры iLog.Mt(h) моделей iLog.Mt и iLog.Mt Light приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение (в зависимости от модели) | |
| iLog.Mt | iLog.Mt Light | |
| Диапазон измерений температуры, °C | от -40 до +70 | от -30 до +70 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C | ±0,7 (в диапазоне от -40 °C до -20 °C не вкл.) ±0,5 (в диапазоне от -20 °C до +70 °C) | |
| Разрешающая способность измерителя (при измерении и регистрации температуры), °C | 0,1 | |
Метрологические характеристики измерителей-регистраторов температуры iLog.Mt(h) модели iLog.Mth и iLog.Mth Light приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение (в зависимости от модели) | |
| iLog.Mth | iLog.Mth Light | |
| Диапазон измерений температуры, °C | от -40 до +70 | от -30 до +70 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C | ±0,7 (в диапазоне от -40 °C до -20 °C не вкл.) ±0,5 (в диапазоне от -20 °C до +70 °C) | |
| Диапазон измерений (показаний) относительной влажности, % | от 5 до 95 (от 0 до 100) | |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды от +10 до +30 °С включ.) | ±3,0 | |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды св. +30 до +70 °С) | ±5,0 | |
| Разрешающая способность измерителя (при измерении и регистрации температуры), °C | 0,1 | |
| Разрешающая способность измерителя (при измерении и регистрации относительной влажности), % | 0,1 | |
Основные технические характеристики измерителей-регистраторов температуры iLog.Mt(h) приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение |
| Программируемый интервал между измерениями, мин(1): - для моделей iLog.Mt, iLog.Mth - для моделей iLog.Mt Light, iLog.Mth Light | от 1 до 1440 от 1 до 2376 |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 3 |
| Габаритные размеры (длина х высота х ширина), мм, не более: - для моделей iLog.Mt, iLog.Mth - для моделей iLog.Mt Light, iLog.Mth Light | 85х40х30 103х52х16 |
| Масса, г, не более: - для моделей iLog.Mt, iLog.Mth - для моделей iLog.Mt Light, iLog.Mth Light | 81 57 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -45 до +70 (для моделей iLog.Mt, iLog.Mth) от -30 до +70 (для моделей iLog.Mt Light, iLog.Mth Light) |
| - относительная влажность воздуха, % | до 100 |
| Средняя наработка до отказа, ч, не менее | 20 000 |
| Средний срок службы, лет, не менее | 2 |
| Примечание: (1) минимальный шаг программирования интервала между измерениями - 1 мин. | |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель-регистратор температуры | iLog.Mt(h) (обозначение модели -в соответствии с заказом) | В соответствии с заказом (минимальное количество 1 шт.) |
| Руководство по эксплуатации на измерители-регистраторы температуры iLog Mt(h) модели iLog.Mt | - | 1 экз. (в зависимости от модели измерителя) |
| Руководство по эксплуатации на измерители-регистраторы температуры iLog Mt(h) модели iLog.Mt Light | ||
| Руководство по эксплуатации на измерители-регистраторы температуры iLog Mt(h) модели iLog.Mth | ||
| Руководство по эксплуатации на измерители-регистраторы температуры iLog Mt(h) модели iLog.Mth Light |
приведены в разделе 1 Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры углеводородов»;
0199379386.405519.003ТУ Измерители-регистраторы температуры iLog.Mt(h).
Технические условия.
| Зарегистрировано поверок | 953 |
| Поверителей | 4 |
| Актуальность данных | 22.11.2024 |
