Преобразователи термоэлектрические ТПх/1, 90778-23

1

2

3

4

5

6

7

8

9

10

11

12

13

Где:

1

_

модификация ТП по таблице 3.

2

_

номер модели (при наличии), номер основного и дополнительного конструктивного исполнения, в соответствии техническими условиями ЮВМА.400500.002ТУ (допускается вместо номера основного и дополнительного конструктивного исполнения указать размеры и материал конструктивных элементов «ётр», «ёч», «ёвн» и «ёп» и тип головки по таблице 4).

3

_

тип НСХ преобразования и количество спаев (B для ТПР/1 и S или R для ТПП/1, указывается при заказе ТП без встроенного ВП, при заказе термопреобразователя с одним спаем, количество не указывается) или код унифицированного выходного сигнала в соответствии дополнительным конструктивным исполнением (указывается при заказе ТП со встроенным ВП) или обозначение выносного ВП по таблице 2.

4

_

длина монтажной части защитной арматуры «L» и через дробь рабочая длина наружного керамического чехла «Лраб» для корпусных термопреобразователей, или длина «L» термоэлектродов, помещенных в керамические изоляторы без учета длины свободных выводов, через дробь - длина «L1» свободных выводов термоэлектродов без керамических бус, для бескорпусных ТП и в скобках длина платинового наконечника «1» (для ТПП/1-0679П, ТПР/1-0679П, ТПП/1-0679МП и ТПР/1-0679МП).

5

_

диаметры термоэлектродов (мм).

6

_

класс допуска по ГОСТ 6616-94 для ТП без ВП (1 или 2 для ТПП и 2 или 3 для ТПР) или класс точности для ТП со встроенным или выносным ВП (0,1, 0,15, 0,25, 0,5 или 1,0).

7

_

диапазон измеряемых температур (для ТП без ВП допускается не указывать);

8

_

код конструктивного исполнения кабельного ввода(2).

9

_

код встроенного цифрового индикатора (для ТП со встроенным ВП)(2).

10

_

код климатического исполнения ТП(2).

11

_

при заказе бескорпусных термопреобразователей с 2 спаями дополнительно может указываться глубина расположения спев от начала соломки, а для корпусных ТП модификаций ТПП/1 -0679МП, ТПР/1-0679МП, ТПП/1-0679МК и ТПР/1-0679МК, дополнительно указываются требуемые размеры зон «11», «12», «13».

12

_

первичная поверка СИ (проставляется индекс ПП).

13

_

обозначение технических условий ЮВМА.400500.002ТУ.

Примечания:

(1) - Разделительный знак в коде заказа между условными обозначениями - косая черта (/), допускается использование другого знака и изменение порядка следования условных обозначений под номерами 2 - 12, не приводящих к искажению параметров изделия;

(2) - В соответствии с ЮВМА.400500.002Д1 «Преобразователи термоэлектрические типа ТПх/1. Условное обозначение»;

(3) Допускается приводить сокращенное обозначение ТП состоящее из модификации ТП по таблице 3, обозначения конструкторского документа, основного и дополнительного исполнения (при наличии) и обозначения технических условий.

1(1)

2

3

4

5

6

7

8

Где:

1

ИП1

индекс вторичного преобразователя.

2

_

модель конструктивного исполнения и исполнения по материалам, по таблице 5.

3

_

код выходного сигнала(2).

4

_

код устройства электрического*-2).

5

_

код климатического исполнения*2).

6

_

код встроенного индикатора*2).

7

_

марка кабельной линии связи между первичным и вторичным преобразователями.

8

_

длина кабельной линии связи.

Примечания:

(1) - Разделительный знак в коде заказа между условными обозначениями - тире;

(2) - В соответствии с ЮВМА.400500.002Д8 «Преобразователи измерительные ИП1. Условное обозначение».

Обозначение модификации в коде заказа

Тип конструкции

ТПП/1-0679-01Б;

ТПР/1-0679-01Б

конструктивно выполнены в виде бескорпусных   ТП,

термоэлектроды которых изолированы керамическими бусами.

ТПП/1-0679-01С;

ТПР/1-0679-01С

конструктивно выполнены в виде бескорпусных ТП, термоэлектроды которых изолированы сплошной керамической соломкой.

ТПП/1-0679;

ТПР/1-0679

конструктивно выполнены в виде корпусных ТП, состоящих из бескорпусных ТП в сплошной керамической соломке, помещенных в один или два керамических чехла, соединенных с металлической головкой стальной защитной трубой.

ТПП/1-0679П;

ТПР/1-0679П

конструктивно выполнены в виде корпусных ТП, конец керамического чехла которых армирован платинородиевым наконечником.

ТПП/1-0679Г;

ТПР/1-0679Г

конструктивно выполнены в виде корпусных ТП с герметичной заделкой внутреннего керамического чехла и термоэлектродов в головке.

ТПП/1-0679МП;

ТПР/1-0679МП

конструктивно выполнены в виде корпусных многозонных ТП с одинарным керамическим чехлом и платинородиевым наконечником. Количество рабочих спаев - до трех.

ТПП/1-0679МК;

ТПР/1-0679МК

конструктивно выполнены в виде корпусных многозонных ТП с двойным керамическим чехлом. Количество рабочих спаев - до трех.

Обозначение головки или разъема в коде заказа

Материал головки или разъема

Конструктивные особенности головки или разъема

Р5

пластик

термопарный разъем(1).

АВБ

алюминиевый сплав с покрытием -краска полиэфирная(2)

с креплением крышки винтами, большая.

АВМ

с креплением крышки винтами, малая.

АББ

с креплением крышки с помощью быстросъемной защелки, большая.

АБМ

с креплением крышки с помощью быстросъемной защелки, малая.

АВБ-И

алюминиевый сплав с покрытием -краска полиэфирная(2)

с креплением крышки винтом, большая, с индикатором.

Н64

коррозионностойкая сталь

с резьбовым креплением крышки, малая.

Н80

с резьбовым креплением крышки, большая.

Обозначение выносного ВП в коде заказа

Материал корпуса ВП

Конструктивные особенности ВП

Н1

коррозионностойкая сталь

корпус ВП цилиндрической формы, с одной крышкой, с устройствами электрического ввода, расположенными на одной оси, без возможности индикации.

Н2

коррозионностойкая сталь

корпус ВП цилиндрической формы, с одной крышкой, с устройствами электрического ввода, расположенными под прямым углом, без возможности индикации.

Н3

корпус ВП цилиндрической формы, с двумя крышками, с возможностью установки индикатора.

А1

алюминиевый сплав с покрытием - краска полиэфирная(1)

корпус ВП прямоугольной формы, с одной крышкой, с цилиндрическими электрическими соединителями, без возможности индикации.

А2

корпус ВП прямоугольной формы, с одной крышкой, с сальниковыми кабельными вводами, без возможности индикации.

А3

корпус ВП цилиндрической формы, с двумя крышками, с возможностью установки индикатора.

П2

пластик

корпус ВП предназначенный для монтажа на DIN рейку.

Примечания:

(1) - Цвет корпуса по умолчанию - оранжевый. По требованию Заказчика возможна окраска корпуса в другой цвет.

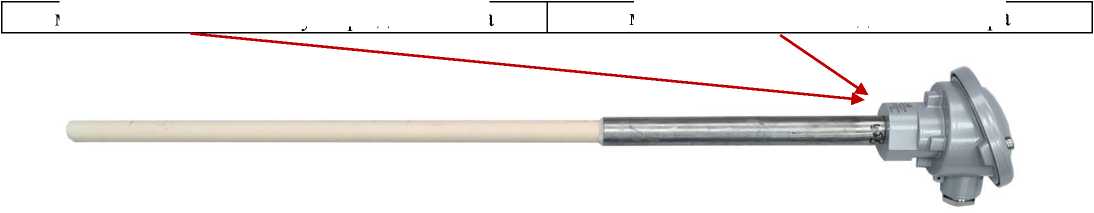

место нанесения знака утверждения типа

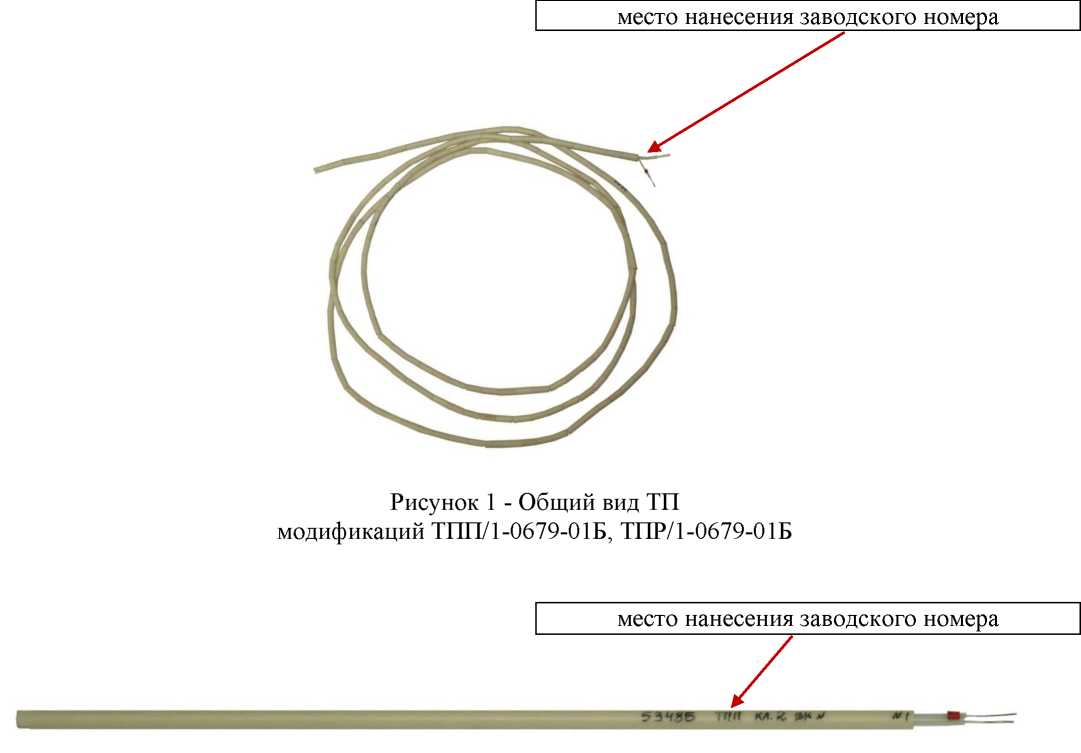

место нанесения заводского номера

Условное обозначение НСХ ТП

Класс допуска

Диапазон измерений температуры, °С(1) (2)

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С)

R, S (только для ТП модели ТПП/1)

1

от 0 до +1100 включ. св. +1100 до +1600

± 1

± [l+0,003-(t-1100)]

2

от 0 до +600 включ. св. +600 до +1600

± 1,5

± 0,0025-[t]

B

(только для ТП модели ТПР/1)

2

от +600 до +1700

± 0,0025-[t]

3

от +600 до +800 включ. св. +800 до +1700

± 4

± 0,005-[t]

Условное обозначение ТП

Класс точности*-1)

Диапазон измерений температуры, °С(2)

Минимальный интервал диапазона измерений температуры, °С(3)

Пределы допускаемой основной приведенной погрешности (у), % (от настроенного диапазона измерений) для диапазона измерений температуры

Пределы допускаемой дополнительной приведенной погрешности, % (от диапазона измерений/4)

Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары (КХС), % (от диапазона измерений)

от 0 (+600(5)) до +1100°С включ.

от +1100 до +1600 (+1700(5)) °С

ТПП/1

0,1

от 0 до +1600

800

± 0,10

± 0,15(6)

± 0,20

± 0,30(6)

0,25 [у]

0,25 [у]

0,15

600

± 0,15

± 0,20(7)

± 0,30

± 0,40(7)

0,25

± 0,25

± 0,40(7)

± 0,50

± 1,80(7)

0,5

± 0,50

± 1,00(7)

± 0,75

± 1,50(7)

1,0

300

± 1,00

± 1,50(7)

± 1,50

± 3,00(7)

ТПР/1

0,1

от +600 до +1700

800

± 0,10

± 0,15(6)

± 0,20

± 0,30(6)

0,15

600

± 0,15

± 0,20(7)

± 0,30

± 0,40(7)

0,25

± 0,25

± 0,40(7)

± 0,50

± 1,80(7)

0,5

± 0,50

± 1,00(7)

± 0,75

± 1,50(7)

1,0

300

± 1,00

± 1,50(7)

± 1,50

± 3,00(7)

(1)

(2)

- Класс точности ТП в соответствии с ЮВМА.400500.002ТУ определяется заказом;

- Рабочий диапазон измерений температуры конкретного ТП находится внутри диапазона измерений температуры,

(3)

(4)

приведенного в таблице, и приведен в паспорте на изделие;

Минимальный интервал диапазона измерений равен разности между верхним и нижним пределами диапазона измерений;

- Пределы допускаемой дополнительной приведенной погрешности вызванной изменением температуры окружающего воздуха от нормальных условий (от +15 °С до +25 °С включ.) до любой температуры в пределах диапазона рабочих температур ТП,

(5)

(6)

указанных в таблице 8, на каждые 10 °С изменения температуры;

- Нижнее и верхнее значение диапазона измерений температуры для ТПР/1;

- Пределы допустимого значения основной приведенной к настроенному диапазону измерений погрешности для настроенного

(7)

диапазона измерений менее 1200 °С;

- Пределы допустимого значения основной приведенной к настроенному диапазону измерений погрешности для настроенного диапазона измерений менее 900 °С.

Наименование характеристики

Значение

Количество рабочих спаев, шт.(1)

от 1 до 3

Электрическое сопротивление изоляции при температуре плюс 25 ± 10 °С и относительной влажности воздуха от 30 до 80 % (при 100 В), МОм, не менее

20

Степень защиты обеспечиваемой оболочкой по ГОСТ 14254-2015 (в зависимости от модификации и от головки ТП) (1)

IP00; IP20; IP54; IP55; IP66/IP67

Диаметр термоэлектродов, мм(1)

от 0,35 до 0,50

Длина термоэлектродов, помещенных в керамические изоляторы без учета длины свободных выводов, L, мм (только для бескорпусных ТП) (1)

от 40 до 10000

Длина свободных выводов термоэлектродов без керамических изоляторов, L1, мм (только для бескорпусных ТП) (1)

от 20 до 100

Длина монтажной части защитной арматуры, L, мм (только для корпусных ТП) (1)

от 320 до 3000

Длина керамической части защитной арматуры   (рабочая   длина наружного

керамического чехла), Lраб, мм (только для корпусных ТП) (1)

от 250 до (L - 100)

Длина платинового наконечника, 1, мм(1)

от 20 до 250

Диаметр монтажной части защитной арматуры (диаметр монтажной трубы), dтр, мм

(только для корпусных ТП) (1)

от 10 до 32

Диаметр керамической части защитной арматуры (рабочий диаметр наружного керамического чехла), dч, мм (только для корпусных ТП) (1)

от 8 до 24

Диаметр платинового наконечника, dii, мм(1)

от 8,2 до 9,2

Зависимость выходного сигнала от измеряемой температуры ТП с ВП(1)

линейно возрастающая или линейно убывающая

Аналоговый выходной сигнал ТП с ВП(1)

сила постоянного тока от 4 до 20 мА;

сила постоянного тока от 0 до 5 мА;

напряжение постоянного тока от 0 до 5 В; напряжение постоянного тока от 0 до 10 В

Цифровой выходной сигнал ТП с ВП(1)

HART; RS-485

Номинальное напряжение электрического питания ТП с ВП, В

24

Диапазон рабочих температур окружающей среды, ° С(1)

от -10 до +70; от -40 до +70; от -55 до +80; от -60 до +85; от -60 до +125

Наименование характеристики

Значение

Масса, кг, не более(1)

10

Вероятность безотказной работы ТП, не менее

0,8 за время работы 500 ч

Средний срок службы ТП, лет, не менее

не менее 6000 ч в нейтральной воздушной среде при температуре не выше максимальной температуры материала чехла, 1200 часов при температуре +1600 °С для ТПП/1, 600 часов при температуре +1700 °С для ТПР/1

Примечания:

(1) - Конкретные значения приведены в Паспорте ТП.

Наименование

Обозначение

Количество

Примечание

Преобразователь термоэлектрический

ТПх/1

1 шт.

модификация и наличие ВП

в соответствии с заказом

Запасные части, инструмент, приспособления

в соответствии с заказом

1 компл.

обозначение и количество в соответствии с заказом

Комплекты монтажных частей

в соответствии с заказом

1 компл.

обозначение и количество в соответствии с заказом

Паспорт

в соответствии с заказом

1 экз.

для каждого ТП

Руководство по эксплуатации

в соответствии с заказом

1 экз.

поставляется в одном экземпляре на партию до 25 шт.
