| Номер в госреестре | 90780-23 |
| Наименование СИ | Стенд автодиагностический измерительный роликовый многофункциональный |
| Обозначение типа СИ | MDT-2100J |
| Изготовитель | Chengdu Iyasaka Technology Development Co., Ltd, КНР. |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенд автодиагностический измерительный роликовый многофункциональный MDT-2100J предназначен для измерений тангенциальной составляющей силы, прилагаемой к поверхности опорных роликов, и скорости движения автотранспортного средства.
Стенд состоит из системы барабанов (неподвижного барабанного блока, подвижного барабанного блока), системы регулировки шага барабанного блока, систем управления электроприводом, системы сбора и обработки данных и дисплейного блока. Передняя часть переднего барабанного блока и задняя часть заднего барабанного блока оснащены предохранительным барабаном, защищающего автомобиль от выбега с испытательного стенда во время испытаний. Расстояние между барабанными блоками устанавливается с помощью электропривода.
Принцип действия стенда автодиагностического измерительного роликового многофункционального основан на принципе обратимости движения. Автотранспортное средство устанавливается неподвижно, а движение имитируется с помощью роликов, на которые устанавливаются колеса обоих осей автомобиля. Каждая пара роликов приводится в движение с помощью двигателя стенда или с помощью колес автомобиля. Скорость движения контролируется путем определения частоты вращения роликов, а тормозное усилие путем измерения сил, возникающих при замедлении вращения роликов.
В стенде реализованы алгоритмы измерений для статических, динамических измерений и испытаний антиблокировочных систем. При статических испытаниях колеса приводятся в движение с помощью привода стенда, и устанавливается постоянная низкая скорость движения. При динамических испытаниях скорость движения переменная и задается двигателем автомобиля.
К данному типу средства измерений относится стенд автодиагностический измерительный роликовый многофункциональный MDT-2100J с заводским номером 01005.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий экземпляр средства измерений, указан на маркировочной наклейке, нанесенной на дверце шкафа управления дисплейного блока, в виде пяти арабских цифр.
Общий вид стенда автодиагностического измерительного роликового многофункционального MDT-2100J приведен на рисунке 1. Вид маркировочной таблички приведен на рисунке 2.

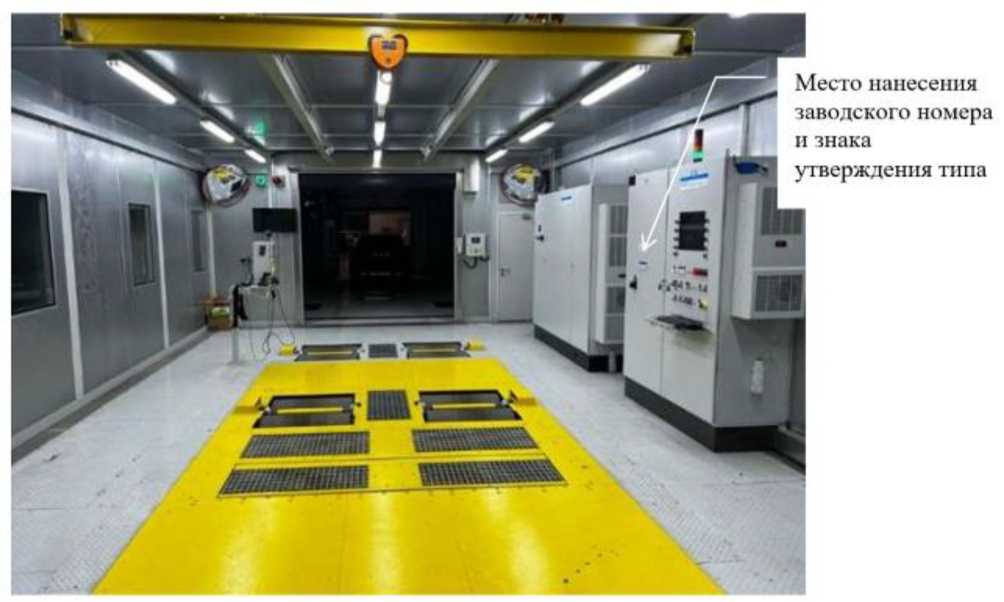

Рисунок 1. Общий вид средства измерений

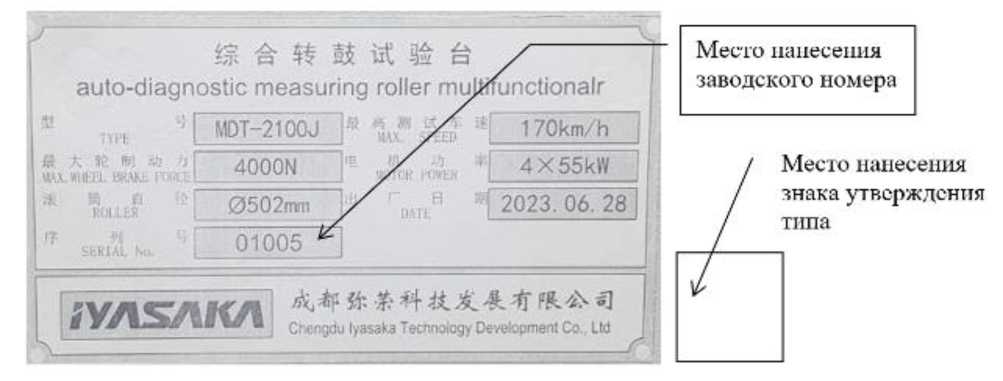

Рисунок 2 - Общий вид маркировочной таблички
Пломбирование стенда не предусмотрено. При эксплуатации регулировка стенда осуществляется электронным способом. Защита от несанкционированного доступа к узлам стенда осуществляется конструкцией, к настройке - разграничением прав доступа с помощью пароля.
Программное обеспечение стенда предназначено для сбора измерительной информации, ее визуализации, обработки и передачи на внешние устройства хранения.
Все программное обеспечение является метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | lAUnisystem |
| Идентификационное наименование ПО | lAUnisystem |
| Номер версии (идентификационный номер) ПО | 1.0.0.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений тангенциальной составляющей силы, прилагаемой к поверхности опорных роликов (для каждого ролика), Н | от 0 до 4000 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений тангенциальной составляющей силы, прилагаемой к поверхности опорных роликов, % | ±1 |
| Диапазон измерений скорости, км/ч | от 0 до 170 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений скорости транспортного средства, % | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная нагрузка на ось, кг | 2000 |
| Диаметр опорных роликов, мм | 502 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 16000 8000 3000 |
| Условия эксплуатации - температура окружающей среды, °С | от +10 до +35 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 342 до 418 50 |
наносится на дверцу шкафа управления дисплейного блока методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Стенд автодиагностический измерительный роликовый многофункциональный | MDT-2100J | 1 шт. |
| Комплект принадлежностей и приспособлений | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
приведены в разделе 5 «Основные функции» документа руководства по эксплуатации.
Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
