| Номер в госреестре | 90781-23 |
| Наименование СИ | Прибор для измерений параметров света фар |
| Обозначение типа СИ | SAM2000 |
| Изготовитель | Chengdu Iyasaka Technology Development Co., Ltd, КНР. |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Прибор для измерений параметров света фар SAM2000 предназначен для измерений силы света и углов отклонения светотеневых границ пучков света фар автомобилей.
Прибор конструктивно состоит из:
- оптического блока, который содержит в себе линзу, светочувствительный экран и электронные компоненты, предназначенные для измерения силы света и углов наклона светотеневой границы пучков света фар в горизонтальной и вертикальной плоскостях;
- механических элементов для крепления и установки оптического блока относительно автотранспортного средства;
- приборной стойки с пультом управления и компьютера.
Принцип действия прибора для измерений параметров света фар SAM2000 основан на фокусировке светового пучка света фары автотранспортного средства с помощью оптической линзы на фоточувствительную матрицу и измерении углов наклона светотеневой границы пучка к плоскости рабочей площадки, на которую устанавливается транспортное средство, с помощью электронно-оптической матрицы, Сила света определяется с помощью встроенного измерителя освещенности.
К данному типу средства измерений относится прибор для измерений параметров света фар SAM2000 с заводским номером 36048.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий экземпляр средства измерений, нанесен типографским способом на маркировочной наклейке на оптическом блоке в формате пяти арабских цифр.
Общий вид прибора для измерений параметров света фар SAM2000 приведен на рисунке 1. Вид маркировочной наклейки приведен на рисунке 2.
Защита от несанкционированного доступа к узлам прибора осуществляется конструкцией, к настройке - разграничением прав доступа с помощью пароля.
Место нанесения
заводского номера и знака утверждения типа

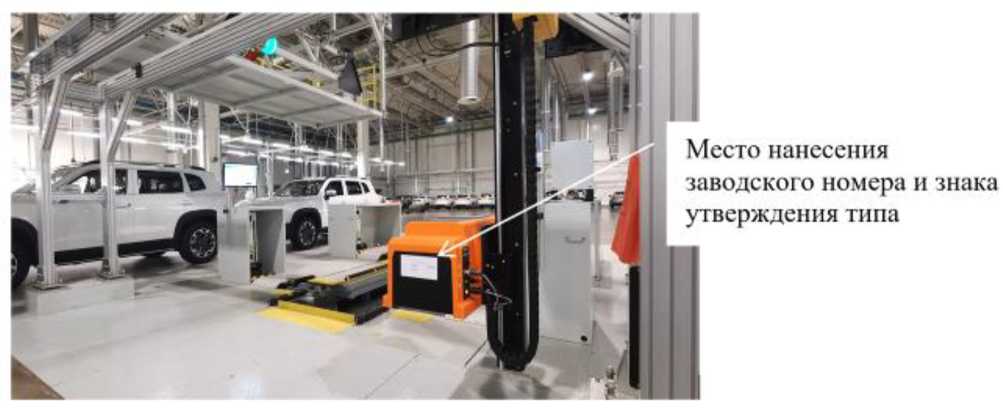

Рисунок 1 - Общий вид средства измерений
Место нанесения заводского номера
Место нанесения знака
утверждения типа
*Т «I iif « Head Lamp Tester
SAM2000

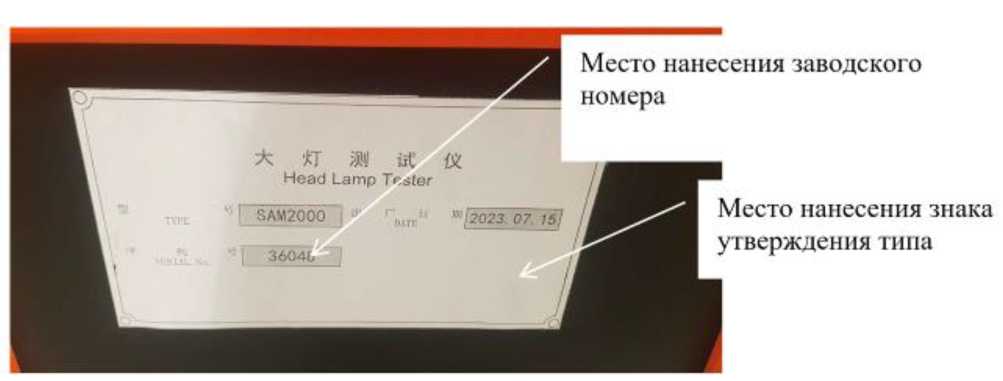

Рисунок 2 - Общий вид маркировочной таблички
Программное обеспечение прибора предназначено для сбора измерительной информации ее визуализации, обработки и передачи на внешние устройства хранения.
Все программное обеспечение является метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | LUMINOSCOPE |
| Идентификационное наименование ПО | недоступно для пользователя |
| Номер версии (идентификационный номер) ПО | 03.04.47 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы света, кд | от 1700 до 125000 |
| Пределы допускаемой относительной погрешности измерений силы света, % | ±15 |
| Диапазон измерений углов наклона верхней светотеневой границы пучка ближнего света к плоскости рабочей площадки | ± 4°35' ± (800 мм/10 м) ±(8 %) |
| Пределы допускаемой абсолютной погрешности измерений углов наклона верхней светотеневой границы пучка ближнего света к плоскости рабочей площадки | ± 6' ± (16 мм/10 м) ± (0,16 %) |
| Диапазон измерений углов отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света | ±6°18' ± (1100 мм/10 м) ± (11 %) |
| Пределы допускаемой абсолютной погрешности измерений углов отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света | ± 4' ± (11,6 мм/10 м) ± (0,12 %) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | от 342 до 418 |
| - частота переменного тока, Гц | 50 ± 2 |
| Габаритные размеры, мм, не более - длина | 4500 |
| - ширина | 3500 |
| - высота | 2000 |
| Условия эксплуатации - температура окружающей среды , °С | от +10 до +35 |
наносится на боковую поверхность оптического блока методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для измерений параметров света фар | SAM2000 | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
приведены в разделе «Проверка действия света» руководства по эксплуатации.
Приказ Росстандарта от 30 декабря 2019 г. № 3460 «Об утверждении Государственной поверочной схемы для средств измерений световых величин непрерывного и импульсного излучений».
