| Номер в госреестре | 90782-23 |
| Наименование СИ | Счетчики электрической энергии статические однофазные |
| Обозначение типа СИ | ШТРИХ-М РВТС-1xx |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственная компания "РВТС" (ООО "НПК "РВТС"), г. Москва; Общество с ограниченной ответственностью "НТЦ "Измеритель" (ООО "НТЦ "Измеритель"), |
| Год регистрации | 2023 |
| Срок свидетельства | 19.12.2028 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии статические однофазные ШТРИХ-М РВТС-lxx (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии в однофазных двухпроводных электрических сетях переменного тока промышленной частоты.
Принцип действия счетчиков основан на измерении напряжения на клеммах счетчика и тока, протекающего через измерительный шунт, и вычислении потребляемой энергии как интеграл по времени от произведения тока на напряжение, с последующим отображением на дисплее счетчиков результатов измерений.
Конструктивно счетчики состоят из пластмассового корпуса с двумя пластиковыми крышками: крышки клеммной колодки, предупреждающей доступ к силовым клеммам счетчика и клеммам подключения интерфейсов, и крышки отсека сменных интерфейсных модулей. В корпусе счетчиков расположены: печатный модуль с размещенными на нем электронными компонентами, жидкокристаллическим индикатором (далее - ЖКИ), выходными клеммами интерфейсов RS-485 и импульсных выходов для подключения к системам автоматизированного учета потребления энергии или поверки, элементами оптического порта (зависит от варианта исполнения) и клеммная колодка с размещенными в ней датчиком тока и перемычкой.
Печатный модуль размещается в пластиковом корпусе и фиксируется посредством зажимов, являющихся элементами корпуса. Клеммная колодка размещается внутри корпуса и фиксируется с помощью крышки корпуса. Измерительный шунт (или комбинация шунта и реле), а также перемычка подключаются к печатному модулю с помощью проводов. Клеммная колодка содержит зажимы, предназначенные для подключения счетчика к сети переменного тока. Счетчики выпускаются в трех модификациях: Штрих-М РВТС-101 (шкафное исполнение), Штрих-М РВТС-102 (уличное исполнение) и Штрих-М РВТС-103 (шкафное исполнение).
Счетчики обеспечивают:
- запись и хранение значения потребленной энергии во внутреннем энергонезависимом запоминающем устройстве (далее - ПЗУ);
- формирование на импульсном выходе импульсов с частотой, пропорциональной мощности и количеством, пропорциональным проходящей через счетчик электрической энергии;
- формирование посредством светодиода световых импульсов одновременно с импульсами на импульсном выходе;
- сохранение в ПЗУ счетчика профиля мощности;
- сохранение в ПЗУ счетчика информации о помесячном или посуточном потреблении электрической энергии;
- сохранение в ПЗУ счетчика информации о событиях;
- измерение мгновенных значений тока, напряжения, активной и реактивной мощности электрической энергии, проходящей через счетчик;
- отсчет текущего времени с помощью энергонезависимых часов реального времени;
- возможность учета электрической энергии по тарифному расписанию;
- возможность отдельного тарифного расписания на выходные и праздничные дни;
- вывод на ЖКИ информации о прошедшей через счетчик электрической энергии, мгновенных значений тока, напряжения и мощности, другой информации;
- взаимодействие с внешним оборудованием по оптическому интерфейсу и интерфейсу RS-485;
- возможность установки сменных интерфейсных модулей связи;
- подключение/отключение нагрузки по команде от внешнего оборудования.
Для передачи результатов измерений и информации в измерительные системы, связи со счетчиками с целью их обслуживания и настройки в процессе эксплуатации, в счетчиках имеются вспомогательные цепи, на базе которых могут быть реализованы совместно или по отдельности:
- интерфейс оптического типа (оптопорт);
- интерфейс передачи данных PLC;
- интерфейс передачи данных PLC-3G;
- интерфейс передачи данных RS-485;
- интерфейс GSM;
- интерфейс LTE;
- интерфейс NB-IoT;
- интерфейс LoRa;
- интерфейс Bluetooth;
- импульсное выходное устройство электрическое.
Цвет счетчиков может быть белым, серым или их комбинацией.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится с помощью наклейки или типографским способом в местах, указанных на рисунках 1—2.
Знак поверки наносится в виде оттиска клейма поверителя на пломбу корпуса счетчиков и(или) на свидетельство о поверке в соответствии с действующим законодательством.

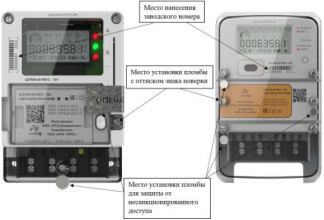

Общий вид счетчиков с указанием мест нанесения заводского номера, знака поверки, пломбировки от несанкционированного доступа представлены на рисунках 1-2.
iimtHiiiiii
Рисунок 1 - Общий вид счетчиков Штрих-М РВТС-101 и Штрих-М РВТС-103
Рисунок 2 - Общий вид счетчиков Штрих-М РВТС-102
Встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую область памяти, производит обработку сигналов, поступающих от аппаратной части и измерительных элементов счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на дисплее, формирует ответы на запросы, поступающие по интерфейсам связи, управляет передачей измерений и информации в информационной системе, а также выполняет другие функции счетчика.
Для обмена информацией и обращения к счетчикам по интерфейсам используется уникальный идентификатор. ПО разделено на метрологически значимую и метрологически не значимую (пользовательскую) части.
Счетчики имеют внешнее сервисное ПО, предназначенное для индивидуальной настройки параметров счетчиков, а также для оперативного считывания информации. Доступ к изменению параметров счетчиков защищен паролем.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SHTRIH-M-RVTS-1F |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0* |
| Цифровой идентификатор ПО | _ |
| Примечание: * - изменяемая часть ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности при измерении - активной электрической энергии по ГОСТ 31819.21-2012 - реактивной электрической энергии по ГОСТ 31819.23-2012 | 1 1;2 |
| Номинальное напряжение Uном, В | 230 |
| Базовый ток Iб, А | 5; 10; 20 |
| Максимальный ток Iмакс, А | 60; 80;100 |
| Номинальное значение частоты сети, Гц | 50 |
| Стартовый ток (чувствительность), А, не более - для счетчиков класса точности 1 по ГОСТ 31819.21-2012 - для счетчиков класса точности 1 по ГОСТ 31819.23-2012 - для счетчиков класса точности 2 по ГОСТ 31819.23-2012 | 0,0041б 0,0041б 0,0051б |
| Диапазон измерений среднеквадратических значений напряжения переменного тока, В | от 0,8 Uном до 1,2 Uном |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока, % | ±1 |
продолжение таблицы 2
| Диапазон измерений среднеквадратических значений силы переменного тока, А | от 0,051б до Iмакс |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % | ±1 |
| Диапазон измерений отрицательного отклонения напряжения переменного тока 5U<-), % | от 0 до 20 |
| Диапазон измерений положительного отклонения напряжения переменного тока 5U<+), % | от 0 до 25 |
| Пределы допускаемой абсолютной погрешности измерений положительного и отрицательного отклонения напряжения переменного тока, % | ±0,5 |
| Диапазон измерений частоты переменного тока, Гц | от 42,5 до 57,5 |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц | ±0,05 |
| Диапазон измерений коэффициента мощности Кр | от -1 до +1 |
| Пределы допускаемой относительной погрешности измерений коэффициента мощности, % | ±2 |
| Пределы допускаемой относительной погрешности измерений активной электрической мощности, % | ±1,0 |
| Пределы допускаемой относительной погрешности измерений реактивной электрической мощности, % | ±1,0 |
| Пределы допускаемой относительной погрешности измерений полной электрической мощности, % | ±1,0 |
| Пределы допускаемой абсолютной погрешности часов за интервал времени 1 сут, c | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Постоянная счетчика, имп./кВт^ч (имп./квар^ч) | от 800 до 10000 |
| Полная мощность, потребляемая цепью тока, при базовом токе, номинальной частоте и нормальной температуре, В^А, не более | 1,0 |
| Полная (активная) мощность, потребляемая цепью напряжения при номинальном напряжении, нормальной температуре и номинальной частоте без учета устройств связи, ВхА (Вт), не более | 10,0 (2,0) |
| Габаритные размеры (высотахдлинахширина), мм, не более: для модификаций: - ШТРИХ-М РВТС-101 - ШТРИХ-М РВТС-102 - ШТРИХ-М РВТС-103 | 120x165x75 245х260х100 120x215x65 |
продолжение таблицы 3
| Масса, кг, не более: для модификаций: - ШТРИХ-М РВТС-101 | 1,0 |
| - ШТРИХ-М РВТС-102 | 1,9 |
| - ШТРИХ-М РВТС-103 | 0,9 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха, % | от 30 до 80 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от -40 до +70 |
| - относительная влажность воздуха при температуре окружающего воздуха +25 °С, %, не более | 95 |
| Средняя наработка счетчика на отказ, ч | 280000 |
| Средний срок службы, лет | 30 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Счетчик электрической энергии статический однофазный ШТРИХ-М РВТС-1хх1) | ШТРИХ-М РВТС-101 ШТРИХ-М РВТС-102 ШТРИХ-М РВТС-103 | 1 |
| Паспорт | ПС 26.51.63-001-47714881-2023 | 1 |
| Руководство по эксплуатации | РЭ 26.51.63-001-47714881-2023 | 1 |
| Комплект монтажных изделий 2) | _ | 1 |
| Программное обеспечение 2) | _ | 1 |
| 1) - в зависимости от заказа 2) - поставляется в соответствии с договором | ||
приведены в разделе 5 «Основные функции и порядок работы со счетчиком» руководства по эксплуатации РЭ 26.51.63-001-47714881-2023.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
ТУ 26.51.63-001-47714881-2023 Счетчики электрической энергии статические однофазные ШТРИХ-М РВСТ-1хх. Технические условия.
