Установка трубопоршневая поверочная двунаправленная Smith 650, 90783-23

Назначение

Установка трубопоршневая поверочная двунаправленная Smith 650 (далее - ТПУ) предназначена для воспроизведения, хранения и передачи единиц объема и объемного расхода жидкости в потоке. ТПУ применяется в качестве рабочего эталона 2-го разряда в соответствии с с приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Описание

Принцип действия ТПУ заключается в повторяющемся вытеснении известного объема жидкости из цилиндрического калиброванного участка шаровым поршнем, совершающим движение под действием потока жидкости.

При работе ТПУ и средство измерений (поверяемые, калибруемые, испытуемые, контролируемые, исследуемые расходомеры (преобразователи расхода, счетчики, расходомеры-счетчики или счетчики-расходомеры)) соединяют последовательно. Через технологическую схему ТПУ и средство измерений устанавливают необходимое значение расхода измеряемой среды. Поток жидкости, проходящий через ТПУ, увлекает шаровой поршень, который свободно перемещается по цилиндрическому калиброванному участку. При воздействии шарового поршня на детектор прохода происходит генерация электрических сигналов, определяющих начало и окончание измерения.

ТПУ состоит из следующих основных элементов: цилиндрический калиброванный участок, ограниченный двумя парами детекторов прохождения шарового поршня, четырехходовой переключающий кран, шаровый поршень. Для измерений температуры применяются преобразователи температуры или термометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ. Для измерений давления применяются преобразователи давления или манометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ.

В составе ТПУ применены следующие средства измерений температуры и давления утвержденных типов:

- преобразователь измерительный 644 или 3144 к датчику температуры (регистрационный № 14683-00) или преобразователь измерительный 644 (регистрационный № 14683-04) или преобразователь измерительный Rosemount 644 (регистрационный № 5638114) или датчик температуры Rosemount 644 или 3144Р (регистрационный № 63889-16).;

- термопреобразователь сопротивления платиновый серии 65 (регистрационный № 22257-01 или 22257-05) или термопреобразователь сопротивления Rosemount 0065 (регистрационный № 53211-13) или термопреобразователь сопротивления платиновый серии 68 (регистрационный № 22256-01);

- преобразователь давления измерительный 3051 (регистрационный № 14061-99 или 14061-04 или 14061-15).

Конструкцией ТПУ предусмотрены места для установки средств измерений давления и температуры для местной индикации давления и температуры.

ТПУ является двунаправленной и имеет стационарное исполнение.

Единичный экземпляр установки трубопоршневой поверочной двунаправленной Smith 650 имеет заводской № 1355.

Заводской номер в виде цифрового обозначения нанесен ударным способом на шильд-табличку ТПУ.

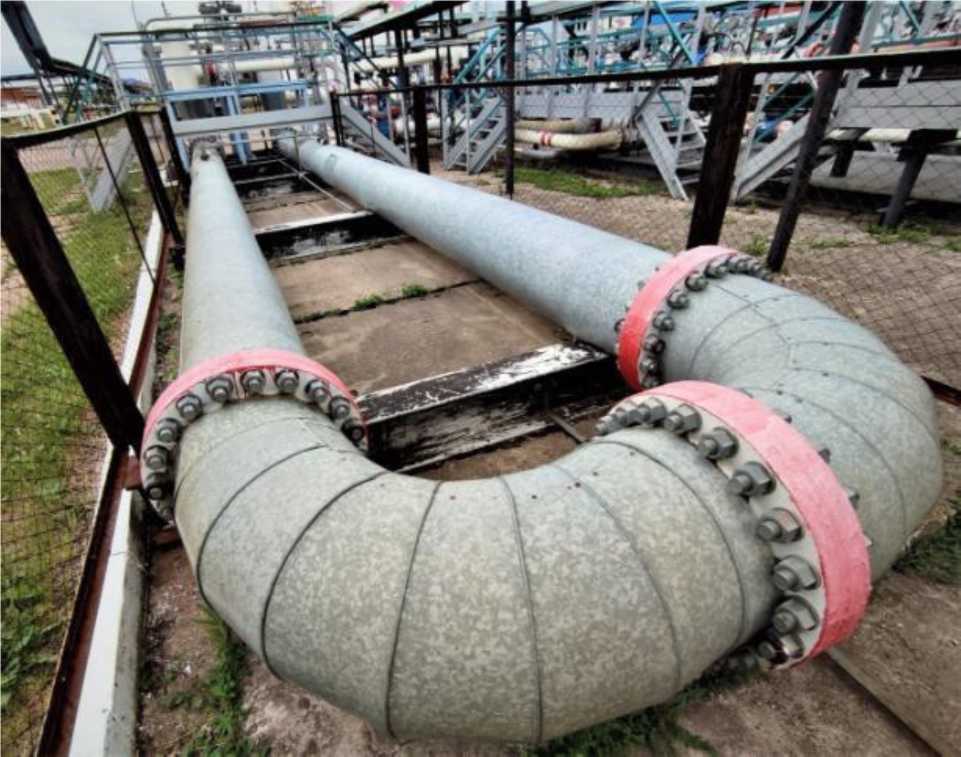

Общий вид ТПУ представлен на рисунке 1.

Рисунок 1 - Общий вид ТПУ

Установка пломб на ТПУ осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления детекторов прохождения шарового поршня, а также через отверстия в четырех дополнительных гайках, установленных на двух шпильках, расположенных диаметрально противоположно на каждом из присоединительных фланцах в пределах калиброванного участка.

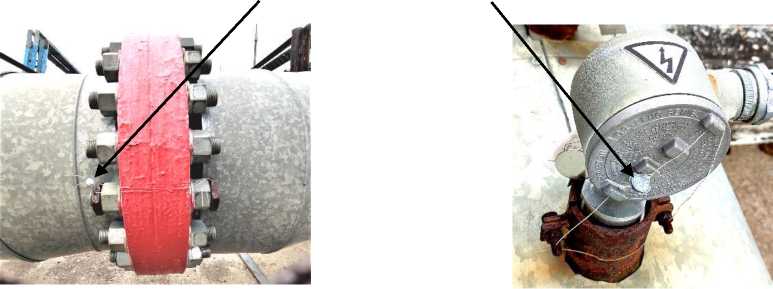

Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Знак поверки наносится на пломбы, установленные в соответствии с рисунком 2.

Места установки пломб

б) Детекторы

а) Фланцы калиброванного участка

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки.

Технические характеристики

Т а б л и ц а 1 - Метрологические характеристики

Т а б л и ц а 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Т а б л и ц а 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в подразделе 1.4 «Устройство и работа ТПУ» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
