| Номер в госреестре | 90787-23 |
| Наименование СИ | Тестеры аккумуляторных батарей |
| Обозначение типа СИ | CONBAT |
| Изготовитель | Общество с ограниченной ответственностью "Бэттери Сервис Групп" (ООО "Бэттери Сервис Групп"), г. Москва; WENS Precision Co. Ltd, Республика Корея; Just Quality Battery Industrial Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 19.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры аккумуляторных батарей CONBAT (далее - тестеры) предназначены для измерений напряжения и силы постоянного тока, электрического сопротивления постоянного тока, а также интервала времени.
Тестеры представляют собой портативный переносной прибор, выполненный в виде моноблока в пластиковом корпусе. На передней панели расположен дисплей, клавиши управления и разъемы для подключения дополнительных измерительных щупов (для модификации RT). Разъемы для измерения напряжения и сопротивления расположены на торце корпуса.
Принцип действия тестеров основан на измерении внутреннего сопротивления химических источников тока (аккумуляторных батарей) с последующим преобразованием аналоговых сигналов в цифровую форму и отображением измеренных значений на дисплее. Определение емкости аккумуляторных батарей осуществляется рассчетным путем и определяется как произведение тока разряда на время разряда.
Поддерживаемые типы аккумуляторных батарей: свинцово-кислотные (стартерные, тяговые и стационарные по технологии WET, GEL, AGM, EFB), никель-солевые, никелькадмиевые, никель-металл-гибридные, литий-ионные.
К данному типу тестеров относятся следующие модификации CONBAT RTIOOOA, CONBAT RTIOOOB, CONBAT RTIOOOC, CONBAT RTA545, которые отличаются диапазонами измерений напряжения и некоторыми функциями. Модификация CONBAT RTA545 питается от тестируемого химического источника тока.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на шильдик, наклеиваемый на корпус тестеров, имеет цифровое и цифро-буквенное обозначение.
Общий вид средств измерений представлен на рисунках 1 и 2. Места нанесения знака утверждения типа и заводского номера представлены на рисунках 3 и 4.
Рисунок 1 - Общий вид тестеров аккумуляторных батарей CONBAT модификаций
RT1000A, CONBAT RT1000B, CONBAT RT1000C

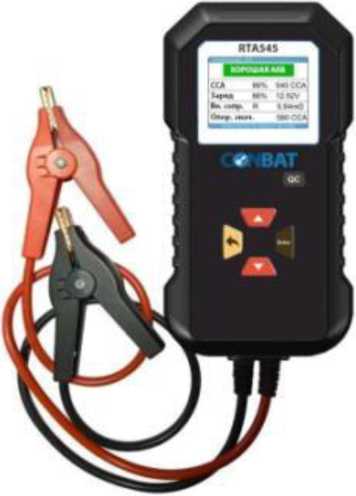

Рисунок 2 - Общий вид тестеров аккумуляторных батарей CONBAT модификации RTA545

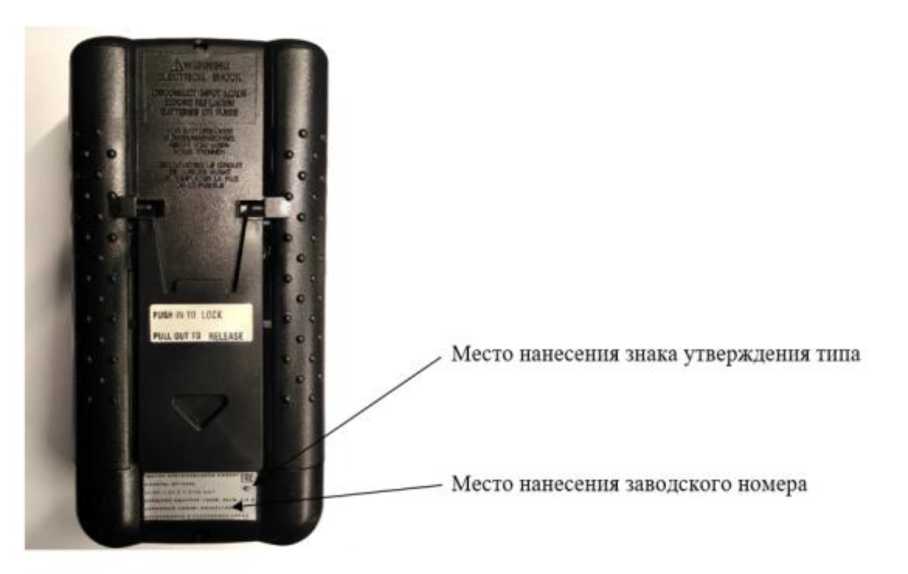

Рисунок 3 - Место нанесения знака утверждения типа и заводского номера модификаций
CONBAT RT1000A, CONBAT RT1000B, CONBAT RT1000C
- Место нанесения заводского номера

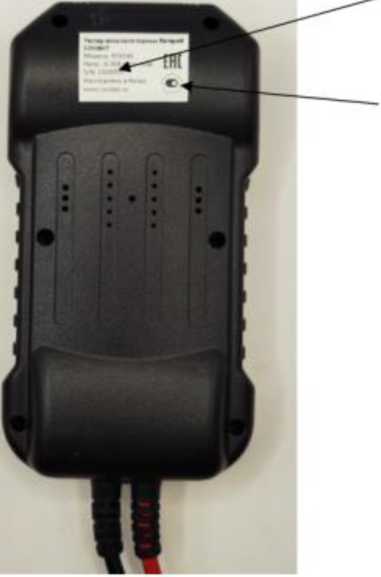

Рисунок 4 - Место нанесения знака утверждения типа и заводского номера модификации CONBAT RTA545
Место нанесения знака утверждения типа
Пломбирование тестеров не предусмотрено.
Таблица 1 - Метрологические характеристики тестеров модификаций CONBAT RT1000A,
CONBAT RTIOOOB, CONBAT RTIOOOC
| Наименование характеристики | Значение | ||
| CONBAT RT1000A | CONBAT RT1000B | CONBAT RT1000C | |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 300 | ||
| 1 | 2 | ||
| Разрешение в диапазоне измерений напряжения постоянного тока, В - от 0 до 4 - от 0 до 40 - от 0 до 300 | 0,001 0,01 0,1 | ||
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в диапазоне измерений напряжения постоянного тока, В - от 0 до 4 - от 0 до 40 - от 0 до 300 | ±(0,001-иизм ± 0,005) ±(0,001-иизм ± 0,05) ±(0,001-иИЗм ± 0,5) | ||
| Диапазон измерений электрического сопротивления, мОм | от 0 до 4000 | ||
| Разрешение в диапазоне измерений электрического сопротивления, мОм - от 0 до 4 - от 0 до 40 - от 0 до 400 - от 0 до 4000 | 0,001 0,01 0,1 1 | ||
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления в диапазоне измерений электрического сопротивления, мОм - от 0 до 4 - от 0 до 40 - от 0 до 400 - от 0 до 4000 | ±(0,005<Иизм ± 0,01) ±(0,005^изм ± 0,1) ±(0,005<Иизм ± 1) ±(0,005^изм ± 10) | ||
| Диапазон измерений силы постоянного тока, А | от 0,01 до 400 | ||
| Разрешение в диапазоне измерений силы постоянного тока, А - от 0 до 40 - от 0 до 400 | 0,01 0,1 | ||
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока в диапазоне измерений силы постоянного тока от 0,01 до 40 А включ., А | ±(0,01-1Изм ± 0,05) | ||
| Пределы допускаемой приведенной погрешности измерений силы постоянного тока в диапазоне измерений силы постоянного тока св. 40 до 400 А, % | ±(0,015-1Изм ± 0,5) | ||
Продолжение таблицы 1
| 1 | 2 |
| Диапазон измерений интервала времени, с | от 0 до 359999 |
| Предел допускаемой абсолютной погрешности измерений интервала времени, с | 10 |
| Примечание: иизм — напряжение постоянного тока, измеренное тестером, В R^ - электрическое сопротивление постоянному току, измеренное тестером, Ом 1изм - сила постоянного тока, измеренная тестером, А | |
Таблица 2 - Метрологические характеристики тестеров модификации CONBAT RTA545
| Наименование характеристики | Значение RTA545 |
| Диапазон измерений напряжения постоянного тока, В | от 6,0 до 30,0 |
| Разрешение, В | 0,01 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±0,5 |
| Диапазон измерений электрического сопротивления, мОм | от 0 до 58 |
| Разрешение, мОм | 0,01 |
| Пределы допускаемой приведенной погрешности измерений электрического сопротивления в диапазоне измерений электрического сопротивления, % - от 0 до 20 включ. - св. 20 до 58 | ±5 ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания - модификации CONBAT RT1000A, CONBAT RT1000B, CONBAT RT1000C: напряжение переменного тока частотой 50 Гц, В - модификация CONBAT RTA545: напряжение постоянного тока, В | от 176 до 286 от 6 до 30 |
| Габаритные размеры (длинахширинахвысота), мм - модификации CONBAT RT1000A, CONBAT RT1000В, CONBAT RT1000C - модификация CONBAT RTA545 | 107х220х55 90x180x50 |
| Масса, кг, не более - модификации CONBAT RT1000A, CONBAT RT1000В, CONBAT RT1000C - модификация CONBAT RTA545 | 1,2 0,6 |
| Условия эксплуатации: - модификации CONBAT RT1000A, CONBAT RT1000В, CONBAT RT1000C температура окружающей среды, °С - модификация CONBAT RTA545 температура окружающей среды, °С - атмосферное давление, кПа | от 0 до +40 от -18 до +50 от 84 до 106 |
наносится типографским способом на шильдик, наклеиваемый на корпус тестеров, и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность тестеров модификаций CONBAT RT1000A, CONBAT RT1000B, CONBAT RT1000C
| Наименование | Обозначение | Количество |
| Тестер аккумуляторных батарей | CONBAT RT1000A, CONBAT RT1000B, CONBAT RT1000C | 1 шт. |
| Зарядное устройство 12 В, 1 А | _ | 1 шт. |
| Кейс для переноски | _ | 1 шт. |
| Измерительные щупы | _ | 1 шт. |
| Калибровочная пластина | _ | 1 шт. |
| Защитный чехол | _ | 1 шт. |
| Кабель подключения КП - mini USB | _ | 1 шт. |
| Измерительные зажимы* | _ | 1 шт. |
| Токоизмерительные клещи AC/DC 40/400* | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| * по указанным позициям комплектации тестеры модификаций CONBAT RT1000A, CONBAT RT1000B, CONBAT RT1000C отличаются. | ||
Таблица 5 - Комплектность тестеров CONBAT модификации RTA545
| Наименование | Обозначение | Количество |
| Тестер аккумуляторных батарей | CONBAT RTA545 | 1 шт. |
| Кейс для переноски и хранения | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
приведены в разделе «Измерение (сопротивление, напряжение и ток, температура)» руководства по эксплуатации «Тестер аккумуляторных батарей CONBAT Модификация RT» и в разделе «Измерение (сопротивление, напряжение и ток)» руководства по эксплуатации «Тестер аккумуляторных батарей CONBAT Модификация RTA».
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ТУ26.51.4-002-60536623-2022 Тестеры аккумуляторных батарей CONBAT.
Технические условия.
| Зарегистрировано поверок | 51 |
| Поверителей | 5 |
| Актуальность данных | 17.11.2024 |
