Установки измерительные высоковольтные МетеронИСП/М, 90789-23

Назначение

Установки измерительные высоковольтные Метерон ИСП/М (далее по тексту -установки) предназначены для воспроизведения высокого напряжения переменного тока инфранизкой частоты и напряжения постоянного тока, измерений силы переменного и постоянного тока.

Описание

Принцип действия установок основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации напряжения и индуктивно-емкостной измерительной цепи.

На выходе установок может быть установлено симметричное высоковольтное синусоидальное напряжение или напряжение постоянного тока (опция).

Для расширения диапазона нагрузки установок частота формируемого переменного напряжения может изменяться (вручную или автоматически) в пределах от 0,01 до 0,1 Гц.

Основная область применения установок: определение дефектов изоляции в силовых кабелях (в том числе с изоляцией из сшитого полиэтилена) и других изолированных цепях, имеющих значительную электрическую емкость изоляции.

Процесс измерений и вывод информации на дисплей автоматизирован и производится встроенным микропроцессором. Управление установками осуществляется оператором с помощью графического жидкокристаллического (ЖК) дисплея через интерфейс на основе меню. Установки обладают функциями таймера, часами и календарем. Результаты измерений сохраняются во встроенной памяти или выводятся на встроенный принтер.

Основные узлы установок: микропроцессор, блок управления, бустер, конденсатор, автоматическое устройство разряда, принтер, графический ЖК-дисплей, блок питания.

Установки выпускаются в девяти модификациях: Метерон ИСП/М-30, Метерон ИСП/М-40, Метерон ИСП/М-50, Метерон ИСП/М-60, Метерон ИСП/М-70, Метерон ИСП/М-80, Метерон ИСП/М-30П, Метерон ИСП/М-40П, Метерон ИСП/М-60П, отличающихся значением выходного напряжения, составом блоков и их массогабаритными характеристиками. Установки с индексом «П» представляют собой портативную версию.

Конструктивно установки состоят из следующих составных частей: блока управления, бустера, конденсатора. У модификаций с индексом «П» бустер встроен в блок управления.

Блок управления выполнен в переносном корпусе из полипропилена с откидывающейся крышкой и ручкой для переноски. На верхней панели размещены разъем сети питания, принтер, кнопка включения/выключения, графический ЖК-дисплей, разъем для подключения бустера, клемма заземления.

Бустеры выпускаются в двух модификациях: № 1 и № 2, а конденсаторы в трех модификациях: № 1, № 2 и № 3, отличающихся массогабаритными характеристиками.

Бустеры и конденсаторы выполнены в металлических корпусах и имеют высоковольтные клеммы и клеммы заземления.

Общий вид установок и их составных частей представлен на рисунках 1-9. Обозначение места нанесения знака поверки представлено на рисунке 3.

Пломбирование установок не предусмотрено.

Место нанесения заводских номеров - на табличке технических данных всех блоков установок; способ нанесения - типографская печать; формат - цифровой код, состоящий из арабских цифр.

Обозначение места нанесения заводских номеров представлено на рисунках 7 - 9.

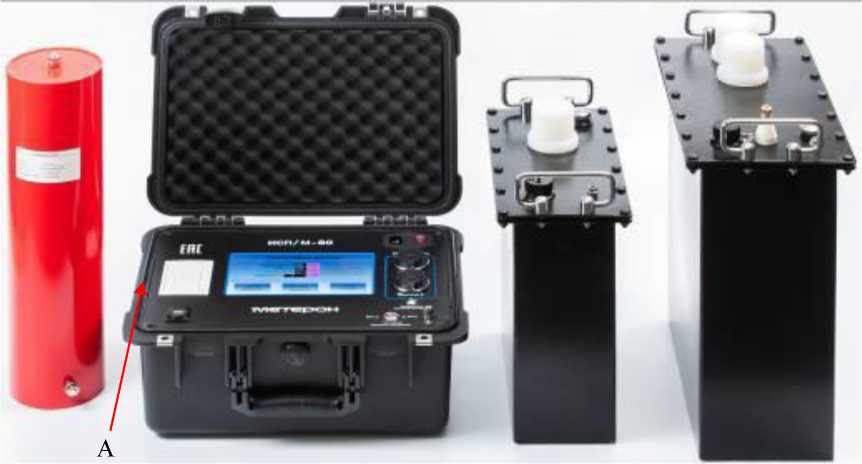

Рисунок 1 - Общий вид установок измерительных высоковольтных Метерон ИСП/М-30, Метерон ИСП/М-40, Метерон ИСП/М-50, Метерон ИСП/М-60, Метерон ИСП/М-70, Метерон ИСП/М-80

нанесения знака

поверки

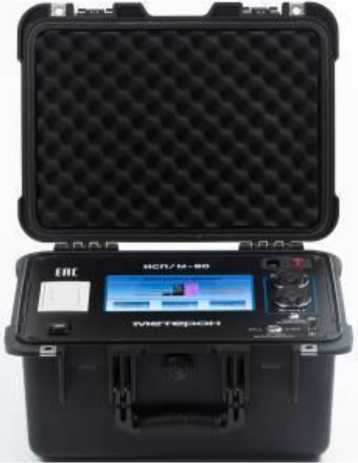

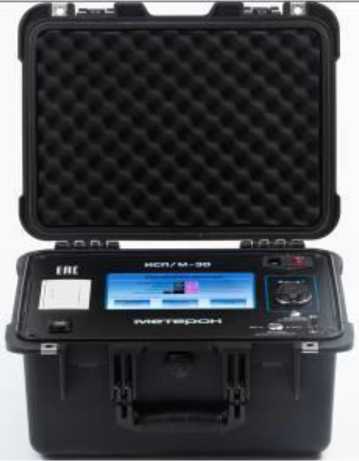

Рисунок 2 - Общий вид блока управления для установок модификаций

Метерон ИСП/М-30, Метерон ИСП/М-40, Метерон ИСП/М-50, Метерон ИСП/М-60

Место

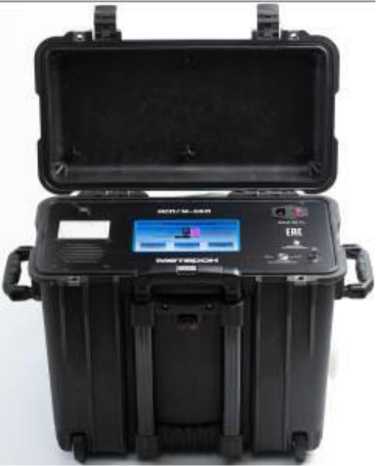

Рисунок 3 - Общий вид блока управления для установок модификаций

Метерон ИСП/М-70, Метерон ИСП/М-80

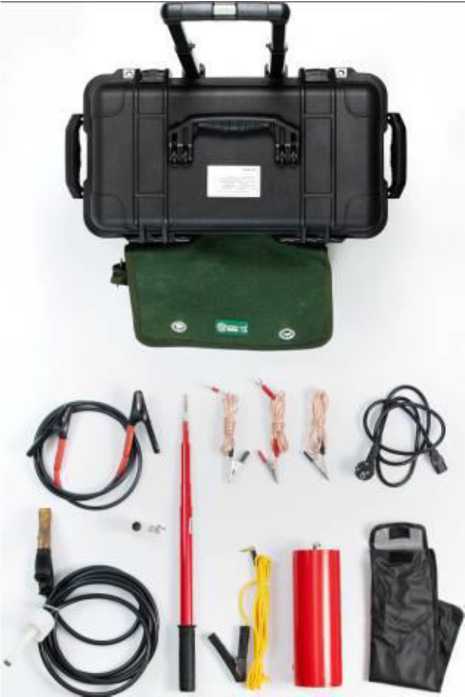

Рисунок 4 - Общий вид установок измерительных высоковольтных Метерон ИСП/М-30П, Метерон ИСП/М-40П, Метерон ИСП/М-60П

Рисунок 5 - Общий вид блока управления для установок модификаций Метерон ИСП/М-30П, Метерон ИСП/М-40П, Метерон ИСП/М-60П

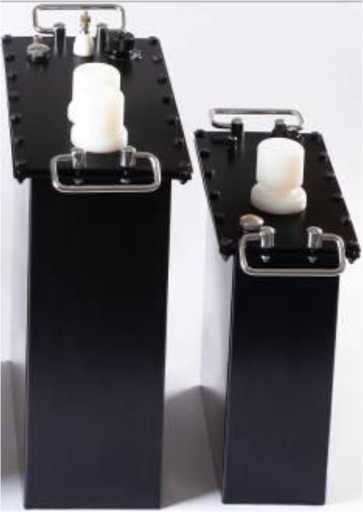

Рисунок 6 - Общий вид бустеров

Рисунок 7 - Общий вид конденсатора и обозначение места нанесения заводских номеров

Место нанесения заводских номеров

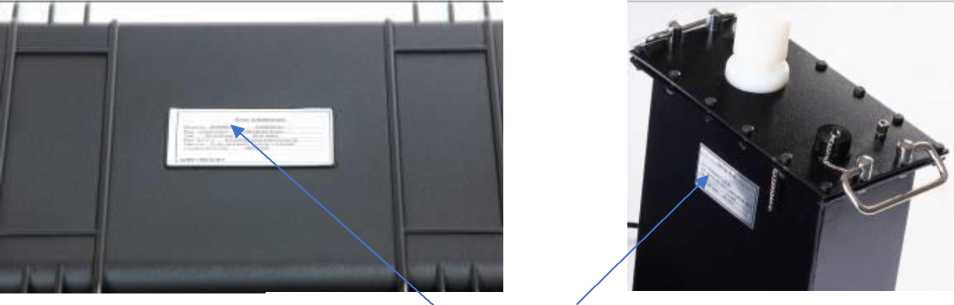

Рисунок 9 - Обозначение места нанесения заводских номеров на бустере

Рисунок 8 - Обозначение места нанесения заводских номеров на блоке управления

Программное обеспечение

Встроенное ПО (микропрограмма) установок реализовано аппаратно. Метрологические характеристики установок нормированы с учетом влияния метрологически значимой части встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство установок предприятием-изготовителем и недоступна для потребителя.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Конфигурация установок

Знак утверждения типа

на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в руководстве по эксплуатации в разделе VIII. «Порядок выполнения операций».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»;

Установки измерительные высоковольтные Метерон ИСП/М. Стандарт предприятия.
