| Номер в госреестре | 90790-23 |
| Наименование СИ | Система информационно-измерительная автоматизированной системы управления технологическим процессом хозяйства дизельного топлива Партизанской ГРЭС |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Ракурс-инжиниринг" (ООО "Ракурс-инжиниринг"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система информационно-измерительная автоматизированной системы управления технологическим процессом хозяйства дизельного топлива Партизанской ГРЭС (далее - ИИС АСУ ТП ХДТ или система) предназначена для измерений технологических параметров: температуры дизельного топлива и воздуха, уровня дизельного топлива, давления дизельного топлива и воды, концентрации паров дизельного топлива.
ИИС АСУ ТП ХДТ на функциональном уровне выделяется в системы управления технологическим процессом хозяйства дизельного топлива и реализует следующие функции:
- измерение технологических параметров ХДТ;
- вычисление результирующих измеренных значений величин технологических параметров и сохранение вычисленных значений в форматах, пригодных для передачи между уровнями ИИС АСУ ТП ХДТ и представления на локальной панели управления (ЛПУ);
- передача измерительной информации на ЛПУ;
- отображение измерительной информации на автоматизированном рабочем месте (АРМ) и ЛПУ.
Принцип действия системы основан на последовательных преобразованиях измеряемых величин.
Система состоит из совокупности измерительных каналов (ИК). ИК системы состоят из первичной части, включающей в себя первичные измерительные преобразователи (ПИП), и вторичной (электрической) части (ВИК). Первичная и вторичная части системы соединяются проводными линиями связи.
Границы ИИС АСУ ТП ХДТ устанавливаются от ПИП до устройств отображения информации.
ПИП осуществляют преобразование измеряемых величин в электрические сигналы в виде силы постоянного электрического тока, электрического сопротивления, а также в цифровые сигналы.
Первичная часть системы включает:
- термопреобразователи сопротивления Метран-2000, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 38550-13;
- преобразователи температуры многоточечные ПТМ, рег. № 79994-20;
- преобразователи уровня радиоволновые БАРС 351И.ХХ, рег. № 33284-13;
- датчики-газоанализаторы ДАК модификаций ИБЯЛ.418414.071-138, рег. № 73660-18;
- блоки питания и сигнализации БПС-21М, рег. № 47232-11;
- датчики давления Метран-150, рег. № 32854-13;
- уровнемеры поплавковые потенциометрические ЭЛЕМЕР-УПП-11, рег. № 73741-18.
Вторичная часть системы (ВИК) представляет собой ПТК, состоящий из контроллеров программируемые логические REGUL RX00 (рег. № 63776-16), барьеров искробезопасности НБИ (рег. № 59512-14), преобразователей температуры вторичных «Барьер искробезопасности ЛПА-151» (рег. № 61348-15). В состав ВИК также входят коммутационное оборудование, а также операторские рабочие станции (далее - ОРС).
Измерительная информация обрабатывается в ПТК и отображается на АРМ и ЛПУ.
Полный перечень ИК системы приводится в формуляре на ИИС АСУ ТП ХДТ.
Заводской № Р24.2022-01.200 и знак утверждения типа наносится на маркировочную табличку методом лазерной печати, устанавливаемую на внутреннюю поверхность двери шкафа ПТК ВИК в виде в соответствии с рисунком 1.
Общий вид шкафа ПТК ВИК с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунке 1.

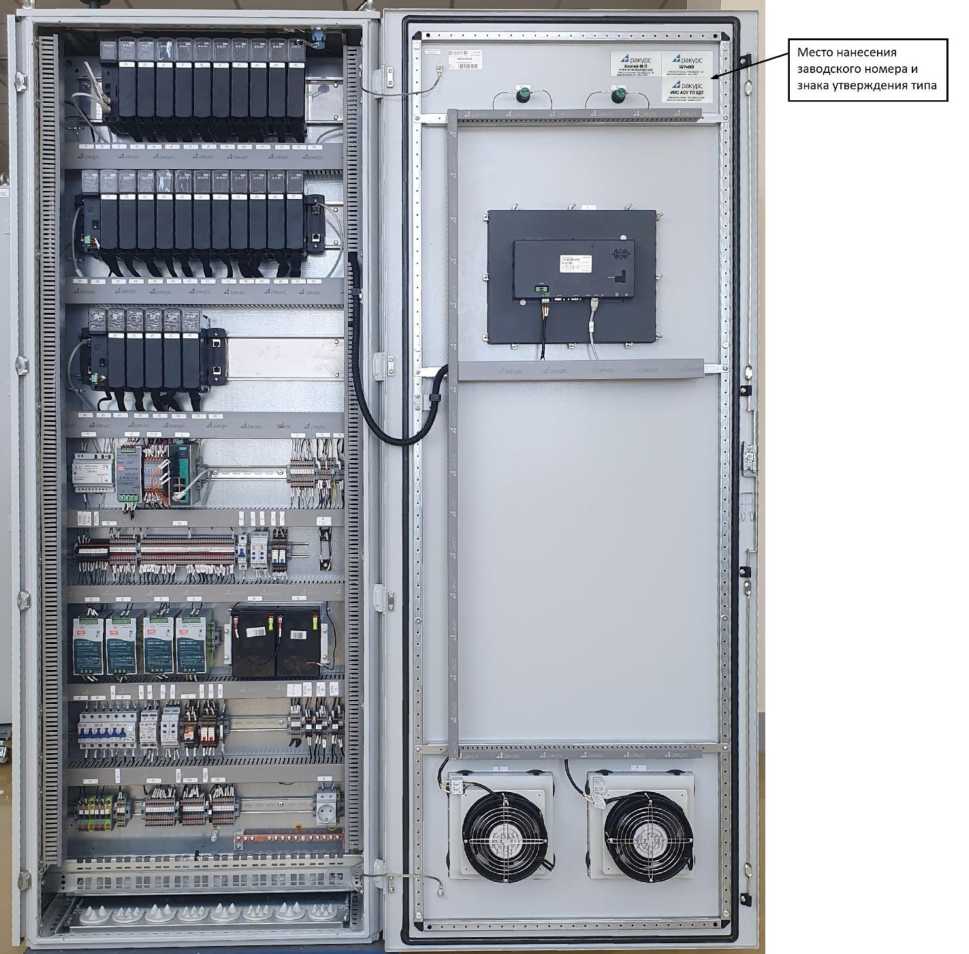

Рисунок 1 - Общий вид шкафа ПТК ВИК с указанием места нанесения заводского номера и знака утверждения типа
Пломбирование системы не предусмотрено.
Программное обеспечение (ПО) ИИС АСУ ТП ХДТ состоит из встроенного, системного, прикладного и метрологического.
Встроенное ПО представляет собой ПО компонентов ПИП и ВИК, которое загружается в постоянную память приборов на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
В составе прикладного ПО ИИС АСУ ТП ХДТ используются метрологически значимые функциональные блоки и функции, а также ПО, не разделённое на метрологически значимую и незначимую части.
В составе ИИС АСУ ТП ХДТ применяется прикладное ПО, предназначенное для специальной обработки данных в целях метрологического обслуживания СИ.
Конструкция измерительных компонентов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Для защиты приборных шкафов с установленными в них компонентами вторичной части ИК предусмотрено закрытие дверей шкафов с оборудованием на ключ, контроль состояния дверей с сигнализацией в форме диагностических сообщений о несанкционированном доступе внутрь.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационн ые данные (признаки) | Значение | ||||
| Наименование ПО | Программное обеспечение автоматизирован ной обработки результатов измерений | Программное обеспечение АРМ АСУ ТП ХДТ Партизанской ГРЭС | Программное обеспечение панели оператора АСУ ТП ХДТ Партизанской ГРЭС | функция получени я данных от модуля R500 AI 16 081 | функциональный блок получения данных от ПТМ |
| Идентификационн ое наименование ПО | Testing | 24Р22АРМ | 24Р22ЛЧМИ | GetAI160 81 | GetMbPTMData |
| Номер версии (идентификацион ный номер) ПО, не ниже | 1.2.8 | 0.10.00 | 1.0.2 | 1.0.1 | 1.0.1 |
| Цифровой идентификатор ПО | - | ||||
| Алгоритм вычисления цифрового идентификатора ПО | - | ||||
Продолжение таблицы 1
| Идентификационны е данные (признаки) | Значение | ||||
| Наименование ПО | функциональны й блок обработки измеренных величин | функция линейного преобразовани я | функция подготовки массива данных для отображени я на экране настройки датчика ЛПУ | функция подготовки массива данных для отображения на экране списка датчиков ЛПУ | функция подготовки массива данных для отображени я на мнемосхема х ЛПУ |
| Идентификационное наименование ПО | fbAI | AlScaling | AlCommon WindowsTo Weintek | AIListToWeinte k | AIStatesTo Weintek |
| Номер версии (идентификационны й номер) ПО, не ниже | 1.0.1 | 1.0.1 | 1.0.1 | 1.0.1 | 1.0.1 |
| Цифровой идентификатор ПО | - | ||||
| Алгоритм вычисления цифрового идентификатора ПО | - | ||||
Продолжение таблицы 1
| Идентификационные данные (признаки) | Значение | |
| Наименование ПО | Программное обеспечение маршрутизации данных | Программное обеспечение архивации данных |
| Идентификационное наименование ПО | FinsRouter | FinsLogger |
| Номер версии (идентификационный номер) ПО, не ниже | нет | нет |
| Цифровой идентификатор ПО | 57f7fee6f9c3b7d216ab33d2c65c1e4cace3063 c1e4cace30631 a77bdd8f4dc049059413b2bc | 90365a53749f7fa2d0484369 a081c0f3117cce153549ce3c 37daf201a6d13a65 |
| Алгоритм вычисления цифрового идентификатора ПО | Контрольная сумма файла по алгоритму ГОСТ Р 34.11-2012 | |
Таблица 2 - Метрологические характеристики измерительных каналов
| Наименование измеряемого параметра | Диапазон измерений (ДИ) 1) | Состав ИК | Характеристики погрешности ИК | ||||
| ПИП | ВИК | ||||||
| Тип | Выходной сигнал | Характеристики погрешности | Состав | Характеристики погрешности | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Температура дизельного топлива и воздуха | от -50 до +200 °C | Метран-2000 | Pt100 (а =0,00385°С-1) Ом по ГОСТ 6651-2009 | Д= ±(0,30+ +0,005-|t|) °С | => ЛПА-151 =>REGUL AI 16 081 | Y= ±0,2 % | Д= ±(0,8 +0,005-|t|) °С |
| от -45 до +100 °C | ПТМ | RS-485 | Д= ±0,5 °C | => R500 CU 00 061-005 | - | Д= ±0,5 °С | |
| Давление дизельного топлива и воды | От 0 до 60 кгс/см2 | Метран-150 | от 4 до 20 мА | 7оси= ±0,2 % Yдоп.с.10= ±0,06 % | => НБИ-20П => REGUL AI 16 081 | Y= ±0,4 % | Y= ±0,7 % |
| Уровень дизельного топлива | От 100 до 600 мм | ЭЛЕМЕР-УПП-11 | Д= ±(5+ 0,001 •Н) мм | Д= ±(7 + 0,001 •H) мм | |||
| от 600 до 10100 мм | БАРС 351И.ХХ | Досн= ±(1+ 0,0017-H) мм Д доп.с.10 = ±0,5 мм | Д= ±(40+ 0,0017-H) мм | ||||
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Концентрац ия паров дизельного топлива | От 0 до 50 % НКПР | ДАК-ЕСН-138 => БПС-21М | от 4 до 20 мА | До2=8 + 0,07<.х) % НКПР Д доп.с.10 = ±0,4Досн (в диапазоне температуры окружающего воздуха от -30 до +20°С); Д доп.с.10 = ±0,8Досн (в диапазоне температуры окружающего воздуха от +20 до +37°С) | => REGUL AI 16 081 | Y= ±0,4 % | Д= ± (8,6 + 0,21-Свх) % НКПР |
| Примечания: 1) В таблице указан максимальный диапазон измерений для данной структуры ИК, внутри которого выбираются конкретные рабочие поддиапазоны измерений. Используемые обозначения: Д - пределы допускаемой абсолютной погрешности в рабочих условиях эксплуатации; Y - пределы допускаемой приведенной погрешности в рабочих условиях эксплуатации; уосн - пределы допускаемой основной приведенной погрешности ПИП (приведенной к диапазону измерения), %; Yдоп.с.10 - пределы допускаемой дополнительной приведенной погрешности ПИП на каждые 10 °С изменения температуры окружающей среды от нормальных значений в пределах условий эксплуатации, %; Досн - пределы допускаемой основной абсолютной погрешности ПИП; Ддоп.с.10 - пределы допускаемой дополнительной абсолютной погрешности ПИП на каждые 10 °С изменения температуры окружающей среды от нормальных значений в пределах условий эксплуатации; t - измеренное значение температуры, °С; H - измеренное значение уровня, мм; Свх - содержание определяемого компонента на входе газоанализаторов. | |||||||
Таблица 3 - Основные технические характеристики ИК системы
| Наименование параметра | Значение |
| Рабочие условия ПИП, установленных в помещениях: | |
| Температура окружающей среды, °С | от +10 до +35 |
| Атмосферное давление, кПа | от 84,6 до 106,7 |
| Относительная влажность окружающего воздуха, % | от 20 до 80 |
| Рабочие условия ПИП, установленных на улице: | |
| Температура окружающей среды, °С | от -30 до +37 |
| Атмосферное давление, кПа | от 84,6 до 106,7 |
| Относительная влажность окружающего воздуха, % | от 20 до 80 |
| Рабочие условия ВИК: | |
| Температура окружающей среды, °С | от +15 до +25 |
| Атмосферное давление, кПа | от 84,6 до 106,7 |
| Относительная влажность окружающего воздуха, % | от 20 до 80 |
наносится на титульный лист документа Р24.2022.01.200 РЭ «Система информационноизмерительная автоматизированной системы управления технологическим процессом хозяйства дизельного топлива Партизанской ГРЭС. Руководство по эксплуатации» и на маркировочную табличку, установленную на внутреннюю поверхность двери шкафа ПТК ВИК.
Таблица 4 - Комплектность системы
| Наименование | Обозначение | Количество, шт./экз. |
| Система информационно-измерительная автоматизированной системы управления технологическим процессом хозяйства дизельного топлива Партизанской ГРЭС | ИИС АСУ ТП ХДТ | 1 |
| Руководство по эксплуатации | Р24.2022.01.200 РЭ | 1 |
| Формуляр | Р24.2022.01.200 ФО | 1 |
приведены в п. «Использование по назначению» руководства по эксплуатации Р24.2022.01.200 РЭ.
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
