Измерители давления Testo предназначены для измерений избыточного давления, разности давлений и температуры.
Измерители давления Testo предназначены для измерений избыточного давления, разности давлений и температуры.
| Номер в госреестре | 90792-23 |
| Наименование СИ | Измерители давления |
| Обозначение типа СИ | Testo |
| Изготовитель | Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 19.12.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Измерители давления Testo предназначены для измерений избыточного давления, разности давлений и температуры.
Измерители давления Testo состоят из сенсоров давления, штуцеров для подключения источников давления, измерительных каналов для подключения внешних зондов температуры (для Testo 570s), модуля Bluetooth для подключения внешних беспроводных средств измерений Testo или передачи результатов измерений на средство отображения, электронной платы, дисплея и кнопок управления. Корпус измерителей давления Testo пластиковый и может содержать металлическую часть для модификаций, работающих под высоким избыточным давлением.
Принцип действия измерителей давления Testo основан на преобразовании измеряемых величин в эквивалентные электрические сигналы, поступающие на электронную плату, которая преобразует их в цифровой сигнал, и дальнейшей передаче на дисплей или средства отображения. В качестве средств отображения могут применяться смартфон/планшет с предустановленным программным обеспечением (testo Smart или другое совместимое приложение testo). Средства отображения не влияют на погрешность результатов измерений.
К данному типу измерителей давления Testo относятся измерители трех модификаций: Testo 512-1, Testo 512-2, Testo 570s.
Testo 512-1 и Testo 512-2 - измерители, предназначенные для измерений разности давлений. Измерители давления Testo 512-1 могут работать в комплекте с трубкой Пито.
Testo 570s - двухканальные измерители избыточного давления с функцией отображения разности давлений, имеет 2 измерительных канала для подключения внешних зондов температуры.
Измерители давления Testo 570s могут служить средством отображения измеренных значений от смарт-зондов модификаций Testo 115i, Testo 552i, Testo 605i и Testo 915i из комплектов измерительных «Смарт-зонды Testo» (регистрационный номер в Федеральном информационном фонде 66510-17).

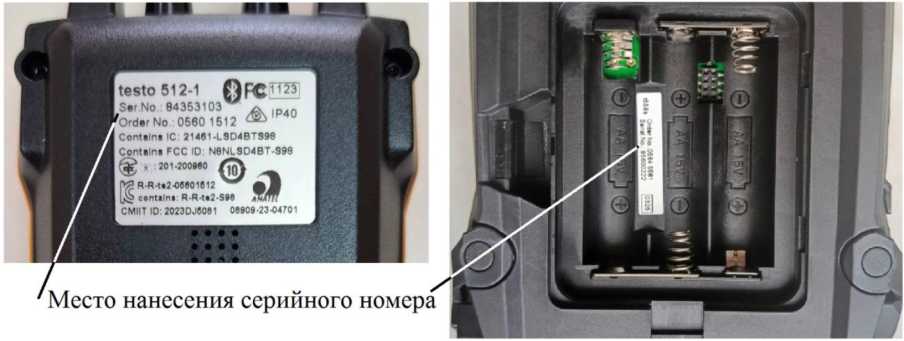

Нанесение знака поверки на измерители давления Testo не предусмотрено. Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке, расположенной на оборотной стороне корпуса или под крышкой батарейного отсека, и имеет цифровое или буквенно-цифровое обозначение.

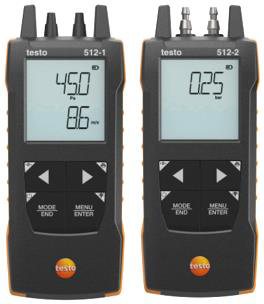

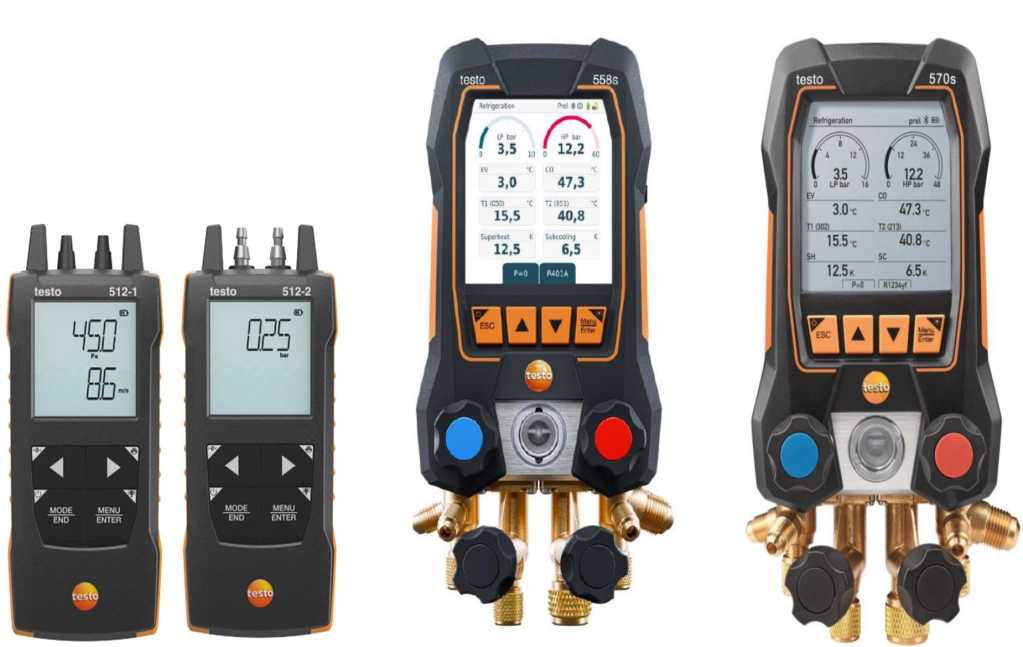

Общий вид измерителей давления Testo приведен на рисунке 1. Корпус измерителей давления Testo может иметь разные цветовые решения.
Testo 512-1
Testo 512-2
Testo 570s
Рисунок 1 - Общий вид измерителей давления Testo
Пломбирование измерителей давления Testo не предусмотрено.
Внутреннее (встроенное) программное обеспечение (ПО) является метрологически значимым и предназначено для преобразования результатов измерений в цифровой сигнал и передачи их на средство отображения. ПО устанавливается при изготовлении измерителей давления Testo, пользователь не имеет возможности считывания и модификации ПО.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
недоступно пользователю |
|
Номер версии (идентификационный номер) ПО |
0.Х |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
недоступно пользователю |
|
Примечание - в номере версии ПО: 0 - метрологически значимая часть, не ниже; Х -метрологически незначимая часть, указывает код используемой микросхемы и количество обновлений, может иметь разную структуру |
|
Метрологические и основные технические характеристики измерителей давления Testo приведены в таблицах с 2 по 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений разности давлений, гПа: - модификация Testo 512-1 - модификация Testo 512-2 |
от 0 до 200 от 0 до 2000 |
|
Диапазон измерений избыточного давления для модификации Testo 570s, кПа |
от -100 до 6000 |
|
Пределы допускаемой абсолютной погрешности измерений разности давлений, гПа, для модификации Testo 512-1 - в диапазоне измерений от 0 до 25 гПа включ. - в диапазоне измерений св. 25 до 200 гПа |
±(0,003+0,01-АРИЗм+Ремр) ±(0,1+0,015^АРизм+Ремр) |
|
Пределы допускаемой приведенной погрешности измерений*, %: - модификация Testo 512-2 - модификация Testo 570s |
±0,5 ±0,25 |
|
Единица младшего разряда измерений избыточного давления или разности давлений: - модификация Testo 570s, кПа - модификация Testo 512-1, гПа: в диапазоне измерений от 0 до 2 гПа включ. в диапазоне измерений св. 2 до 20 гПа включ. в диапазоне измерений св. 20 до 200 гПа - модификация Testo 512-2, гПа |
1 0,001 0,01 0,1 1 |
|
Диапазон измерений температуры, °С, для модификации Testo 570s** |
от -50 до +150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры (без учёта погрешности подключаемого зонда температуры)***, °С |
±0,5 |
|
Единица младшего разряда измерений температуры, °С, для модификации Testo 570s |
0,1 |
|
* За нормирующее значение величины приведенной погрешности по РМГ 29-2013 принимать диапазон измерений (разность между максимальным и минимальным значениями диапазона измерений) избыточного давления (Testo 570s) или разности давлений (Testo 512-2). * * Указан максимальный диапазон измерений, конкретный диапазон измерений зависит от применяемого зонда температуры, согласно таблице 3. * ** Границы допускаемой погрешности измерений температуры в комплекте с внешними зондами температуры равны сумме допускаемых погрешностей измерителя давления и подключенного внешнего зонда температуры. АРизм - измеренное значение разности давлений, гПа. Ремр - значение единицы младшего разряда результатов измерений, гПа. |
|
Таблица 3 - Метрологические характеристики внешних зондов температуры, подключаемых к измерителям давления Testo 570s_______________________________________________________
|
Исполнение зонда температуры (артикул) |
Диапазон измерений температуры*, °С |
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
|
0613 5605 |
от -50 до +120 |
от -50 °C до +100 °C включ. ±10 св. +100 °C до +120 °C ±0,1-t |
|
0613 5505 0613 5506 |
от -40 до +125 |
от -40 °C до +100 °C включ. ±10 св. +100 °C до +125 °C ±0,1-t |
|
0613 1712 |
от -50 до +125 |
от -50 °C до -25 °C включ. ±0,4 св. -25 °C до +80 °C включ. ±0,2 св. +80 °C до +125 °C ±0,4 |
|
0613 4611 |
от -50 до +70 |
от -50 °C до +70 °C ±10 |
|
0613 1912 |
от -50 до +150 |
от -50 °C до +100 °C включ. ±10 св. +100 °C до +150 °C ±0,1-t |
|
SPEC 5501 |
от -50 до +150 |
от -50 °C до -25 °C включ. ±0,4 св. -25 °C до +80 °C включ. ±0,2 св. +80 °C до +150 °C ±0,4 |
|
SPEC 5502 SPEC 5503 |
от -50 до +150 |
от -50 °C до +100 °C включ. ±10 св. +100 °C до +150 °C ±0,1-t |
|
SPEC 4611 |
от -50 до +150 |
от -50 °C до -10 °C включ. ±15 св. -10 °C до +150 °C ±(6+0,07-|t|) |
|
* Указан максимально возможный диапазон измерений Примечание - t - измеренное значение температуры, °C |
||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - модификации Testo 512-1, Testo 512-2 - модификация Testo 570s |
от -20 до +50 80, не более от 10 до 90 |
|
Габаритные размеры (длинахширинахвысота), мм (с допуском ±5 мм): - модификации Testo 512-1, Testo 512-2 - модификация Testo 570s |
146х60х28 230x125x70 |
|
Масса, кг, не более - модификации Testo 512-1, Testo 512-2 - модификация Testo 570s |
0,2 1,4 |
наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель давления |
Testo 512-1; Testo 512-2; Testo 570s |
1 шт. |
|
Зонды температуры |
артикул в соответствии с таблицей 3 |
в соответствии с заказом |
|
Руководство по эксплуатации в электронном виде |
- |
1 экз. |
приведены в п. 7.3 «Измерения» руководства по эксплуатации на Testo 512-1 и Testo 512-2 и в п. 7.2 «Измерения» руководства по эксплуатации на Testo 570s.
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении государственной поверочной схемы для средств измерений разности давлений до 1405 Па»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ES.PMT Измерители давления Testo. Стандарт предприятия.
