| Номер в госреестре | 90795-23 |
| Наименование СИ | Измерители-регуляторы температуры цифровые взрывозащищенные |
| Обозначение типа СИ | PTDC |
| Изготовитель | Wuhu Jiahong New Material Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 19.12.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-регуляторы температуры цифровые взрывозащищенные PTDC (далее по тексту - измерители или приборы) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), в цифровые сигналы, а также для контроля и регулирования температуры, и управления системами электрообогрева.
Принцип работы измерителей основан на измерении и аналого-цифровом преобразовании входного сигнала, поступающего от ТС, с последующим отображением результатов измерений в температурном эквиваленте на встроенном дисплее и (или) передачей цифрового выходного сигнала посредством протокола обмена MODBUS RTU. На основании измеренных значений температуры измеритель формирует сигналы управления внешними исполнительными устройствами.
Измерители имеют два исполнения: PTDC-A-1 и PTDC-B-1, отличающиеся между собой по конструктивному исполнению.
Измерители конструктивно выполнены в пластиковом герметичном взрывозащищенном прямоугольном корпусе, к которому может быть подсоединен штатный ТС, поставляемый в комплекте с регулятором, или аналогичный ТС утвержденного типа. На лицевой панели измерителя расположен 4-разрядный 8-сегментный цифровой индикатор, светодиодный индикатор, сигнализирующий о запуске нагрева обогревательного кабеля, сигнализатор неисправности и кнопки управления. Измерители исполнения PTDC-A-1 оснащены линией связи на базе интерфейса RS-485 c с протоколом обмена MODBUS RTU.
На нижней боковой панели прибора располагается вводы/выводы для подключения ТС, кабелей питания, нагрузки, сигнального кабеля.
Внутри корпуса приборов размещены печатные платы с элементами электрической схемы, а также клеммы для подключения. Доступ к клеммам подключения осуществляется путем снятия крышки лицевой панели.
Схема подключения проводов ТС к прибору: 3-х проводная.

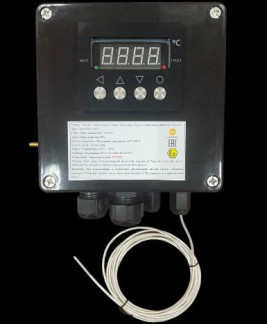

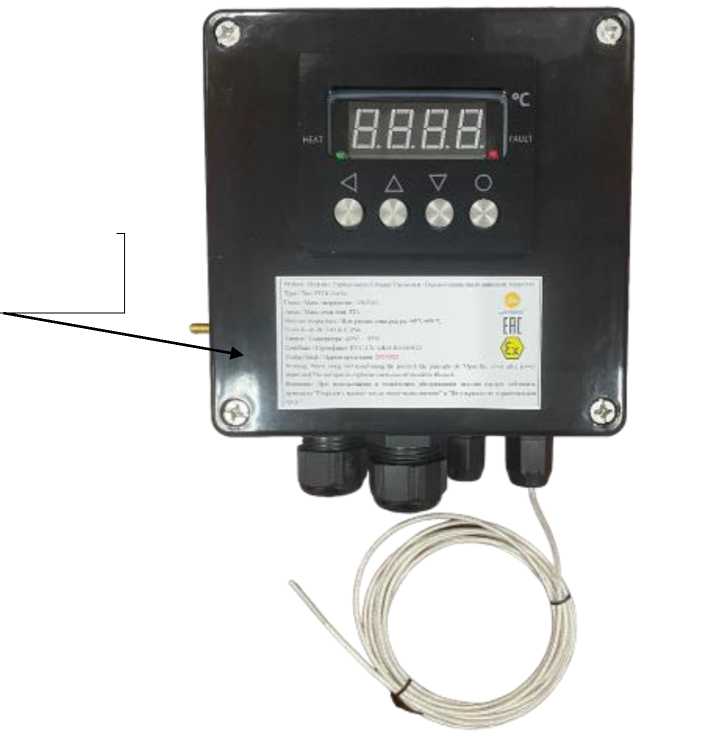

Общий вид измерителей с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения
заводского номера
Рисунок 1 - Внешний вид измерителей с указанием места нанесения заводского номера
Пломбирование измерителей-регуляторов температуры PTDC не предусмотрено. Заводской номер в виде цифро-буквенного обозначения указан на маркировочной табличке, прикрепленной на лицевую панель прибора. Конструкция измерителей не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в ПЗУ, размещенном внутри корпуса регулятора, и недоступное для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии ПО, не ниже | 1.0 |
| Цифровой идентификатор программного обеспечения | недоступен |
Метрологические и основные технические характеристики измерителей-регуляторов температуры PTDC приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -60 до +600 |
| Диапазон измерений температуры при использовании в комплекте с прибором штатного ТС, °С | от -60 до +200 |
| Пределы допускаемой абсолютной погрешности измерений температуры (без ТС), °C | ±2,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -60 °С до +200 °С при использовании в комплекте с прибором штатного ТС, °C | ±3,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Разрешающая способность измерений температуры, °C | 0,1 |
| Зона возврата (зона гистерезиса), °С, не менее | 3,0 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 47 до 63 |
| Номинальный ток, мА | 32 |
| Интерфейс связи | RS485 (Modbus RTU) |
| Габаритные размеры корпуса измерителя, мм, не более | 160x160x102 |
| Габаритные размеры штатного ТС, мм, не более | 04x30 |
| Масса, кг, не более | 3,3 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре окружающей среды +25 °С, %, не более | от -60 до +55 95 |
| Маркировка взрывозащиты | 1Ex eb mb [ib] IIC T4 Gb X |
| Степень защиты по ГОСТ 14254-2015 | IP66 |
| Средняя наработка до отказа, ч, не менее | 50 000 |
| Средний срок службы, лет, не менее | 6 |
наносится на титульный лист руководства по эксплуатации методом штемпелевания.
Таблица 4 - Комплектность регуляторов
| Наименование | Обозначение | Количество |
| Измеритель-регулятор температуры в комплекте с ТС | PTDC | 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
приведены в разделе «Проведение измерений» руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Международный стандарт МЭК 60751 (2022) Промышленные платиновые термометры сопротивления и температурные датчики;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия изготовителя Wuhu Jiahong New Material Co., Ltd., Китай.
