| Номер в госреестре | 90804-23 |
| Наименование СИ | Контроллеры |
| Обозначение типа СИ | LDS-AT |
| Изготовитель | Общество с ограниченной ответственностью "ЭНЕРГОАВТОМАТИКА" (ООО "ЭНЕРГОАВТОМАТИКА"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 20.12.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллер LDS-AT предназначен для измерения напряжения постоянного тока и анализа сигналов аналоговых датчиков, синхронизации измеренных данных с национальной шкалой времени UTC (SU) и дальнейшей передачи данных в системы верхнего уровня.
Принцип действия контроллеров основан на преобразовании аналоговых сигналов напряжения постоянного тока с датчиков в цифровой формат.
Функционально контроллеры предназначены для сбора и обработки сигналов датчиков на контрольных пунктах нефтепроводов в составе системы обнаружения утечек
Конструктивно контроллеры представляют собой плату ADCx8 V.6,
заключенную в металлический корпус, на лицевой панели которого расположены разъемы для интерфейсов: USB (2шт.), Ethernet (2шт.), последовательные порты, разъем ввода/вывода, разъемы GNSS и GSM, разъем питания. В контроллерах могут устанавливаться карты памяти формата microSD и SIM-карты формата Mini-SIM.
Серийный номер наносится методом лазерной гравировки на металлический шильд, закрепленный на лицевой панели контроллера. Формат нанесения серийного номера буквенно-числовой.
Знак поверки на контроллеры не наносится.

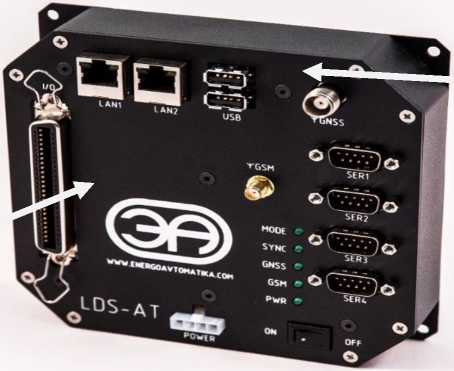

Общий вид контроллеров и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Место нанесения знака утверждения типа и серийного номера
Место пломбировки от несанкционированного доступа
Рисунок 1 - Общий вид контроллеров LDS-AT
Для управления режимами работы контроллеров используется программное обеспечение (ПО) «LDSATMonitor.exe».
Для обеспечения функционирования контроллеров и решения измерительных задач применяется встроенное ПО «adc.ko». Метрологически значимая часть ПО «adc.ko» и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения «adc.ko»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | adc.ko |
| Номер версии (идентификационный номер ПО) | 1.0.92 |
| Цифровой идентификатор ПО | d2038e5b93af2c74043d7221b254 810c |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, В | от -4,9 до +4,9 |
| Пределы допускаемой приведенной* погрешности измерений напряжения постоянного тока, % | ±0,06 |
| Пределы допускаемой абсолютной погрешности синхронизации шкалы времени контроллера с национальной шкалой времени UTC(SU), мс | ±1 |
| где * - погрешность приведена к диапазону измерений напряжения постоянного тока равному |9,8| В | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество входных каналов, шт | 8 |
| Разрядность преобразования, бит | 18 |
| Потребляемая мощность при напряжении 24В, Вт, не более | 3 |
| Габаритные размеры, мм, не более: | |
| - высота | 45 |
| - ширина | 140 |
| - длина | 150 |
| Масса, кг, не более | 1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +60 |
наносится на металлический шильд на лицевой панели контроллера, титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность контроллеров
| Наименование | Обозначение | Коли честв о |
| Контроллер LDS-AT | 1 шт. | |
| Кабель питания с разъёмом Molex 30-01-4040 | 1 шт. | |
| Карта памяти microSD | 1 шт. | |
| Руководство по эксплуатации | 4318-005-45006224-2018.РЭ | 1 экз. |
| Паспорт | 4318-005-45006224-2018.ПС | 1 экз. |
| Методика поверки | 1 экз. |
изложены в разделе 3 «Устройство и работа» документа 4318-005-45006224-2018.РЭ «Контроллер LDS-AT. Руководство по эксплуатации».
ТУ 4318-005-45006224-2008 «Контроллер LDS-AT Технические условия»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении
государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
