Весы платформенные РЭМ-1, 90805-23

Назначение

Весы платформенные РЭМ-1 (далее - весы) предназначены для измерений массы различных грузов при статическом взвешивании.

Описание

Принцип действия весов основан на преобразовании упругих элементов датчиков весоизмерительных тензорезисторных, возникающей под действием силы тяжести взвешиваемого груза, в аналоговой электрический сигнал, изменяющийся пропорционально массе груза. Этот аналоговый сигнал поступает в прибор весоизмерительный, в котором он преобразуется в цифровой вид, и результат взвешивания в единицах массы отображается на цифровом табло прибора весоизмерительного.

Весы состоят из грузоприемного устройства (далее - ГПУ), датчиков весоизмерительных и прибора весоизмерительного.

ГПУ представляет собой металлическую конструкцию, которая опирается на 4 датчика весоизмерительных тензорезисторных SLB (регистрационный номер в ФИФОЕИ 63476-16).

В качестве прибора весоизмерительного в весах применяется прибор весоизмерительный IT3 (регистрационный номер в ФИФОЕИ 82170-21).

К весам данного типа относятся весы платформенные РЭМ-1 с заводскими номерами: 1913008, 19130010, 19130011, 19130012, 19130013, 19130014, 2211906, 2303056.

Весы снабжены следующими устройствами:

- автоматическое устройство установки на нуль;

- полуавтоматической устройство установки на нуль;

- устройство первоначальной установки на нуль;

- устройство тарирования (устройство выборки массы тары);

- устройство уравновешивания массы тары.

Маркировочная табличка весов, закрепленная на ГПУ, содержит следующие основные данные:

- торговая марка изготовителя или его полное наименование;

- знак утверждения типа;

- обозначение типа весов;

- заводской номер весов;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- действительная цена деления (d);

- значения поверочного интервала (е);

- год выпуска весов.

Буквенно-цифровое обозначения типа и цифровое обозначение заводского номера весов наносится фотохимическим методом на маркировочную табличку, расположенную на ГПУ, что обеспечивает его сохранность и идентификацию весов в процессе эксплуатации.

Защита от несанкционированного доступа осуществляется пломбировкой корпуса прибора весоизмерительного с помощью разрушаемых наклеек и/или переключателя настройки и регулировки, находящегося на печатной плате аналого-цифрового преобразователя (АЦП) внутри корпуса прибора весоизмерительного, с помощью свинцовой или пластмассовой пломбы. Нанесение знака поверки на средства измерений не предусмотрено.

Общий вид весов представлен на рисунке 1. Внешний вид прибора весоизмерительного IT3 представлен на рисунке 2. Схема пломбировки от несанкционированного доступа представлены на рисунке 3.

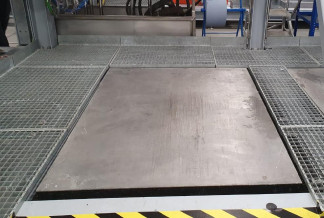

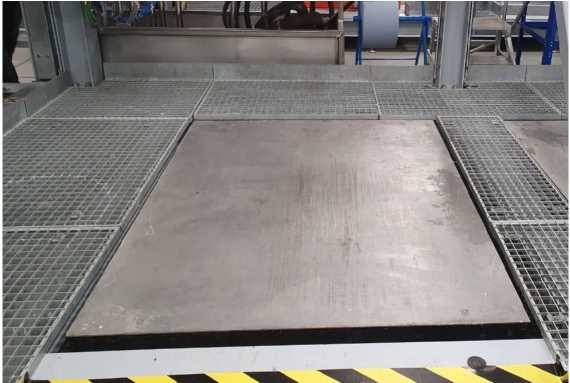

Рисунок 1 - Общий вид весов

Рисунок 2 - Внешний вид прибора весоизмерительного IT3

Расположение

переключателя

Положение «параметры защищены»

Положение «параметры нс защищены» свинцовая или пластмассовая пломба

Рисунок 3 - Схема пломбировки

Программное обеспечение

Программное обеспечение (далее - ПО) средства измерений является встроенным, хранится в энергонезависимом запоминающем устройстве (в стационарной, закрепленной аппаратной части).

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и регулировки. Изменение метрологически значимых параметров, настройка и регулировка не могут быть осуществлены без вскрытия корпуса, нарушения защитной пломбы и изменения положения переключателя.

Изменение ПО через интерфейс пользователя невозможно.

Кроме того, защита от несанкционированного доступа к параметрам регулировки, настройки, а также измерительной информации, реализована:

-невозможностью изменения ПО без применения специализированного оборудования изготовителя;

- разграничением прав доступа к параметрам регулировки и настройки при помощи пароля.

Энергонезависимое запоминающее устройство также защищено переключателем настройки и регулировки.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО (Таблица 1) отображаются при включении средства измерений, а также доступны для просмотра во время работы при нажатии специальной комбинации клавиш.

Таблица 1- Идентификационные данные (признаки) программного обеспечения

Технические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится на титульный лист эксплуатационной документации печатным способом и на маркировочную табличку фотохимическим способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 5 «Метод измерений» Руководства по эксплуатации на весы платформенные РЭМ-1.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2020 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
