| Номер в госреестре | 90810-23 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РСК Сбыт" (ТП-4044) |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РСК Сбыт» (ТП-4044) (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ИВК, устройство синхронизации времени (УСВ) типа УСВ-3, автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков по техническим средствам приема-передачи данных поступает на сервер ИВК, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление отчетных документов.
Передача информации в ПАК АО «АТС» с электронной цифровой подписью (ЭЦП) субъекта оптового рынка электроэнергии и мощности (ОРЭМ), в филиал АО «СО ЕЭС» Красноярское РДУ и в другие смежные субъекты ОРЭМ осуществляется с уровня ИВК по каналу связи с протоколом TCP/IP сети Internet в формате XML-макетов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит УСВ типа УСВ-3, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС/GPS.
Сравнение шкалы времени сервера ИВК со шкалой времени УСВ-3 происходит по заданному расписанию, но не реже одного раза в сутки. Синхронизация шкалы времени сервера ИВК со шкалой времени УСВ-3 осуществляется при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать ±1 с (параметр программируемый).
Сравнение шкал времени счетчиков со шкалой времени сервера ИВК происходит по заданному расписанию, но не реже одного раза в сутки. Синхронизация шкалы времени счетчика со шкалой времени сервера ИВК осуществляется при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать ±2 с (параметр программируемый).
Журналы событий счетчика и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, маркировочная табличка крепится на корпус сервера ИВК. Общий вид серверной стойки с указанием места нанесения заводского номера представлен на рисунке 1.

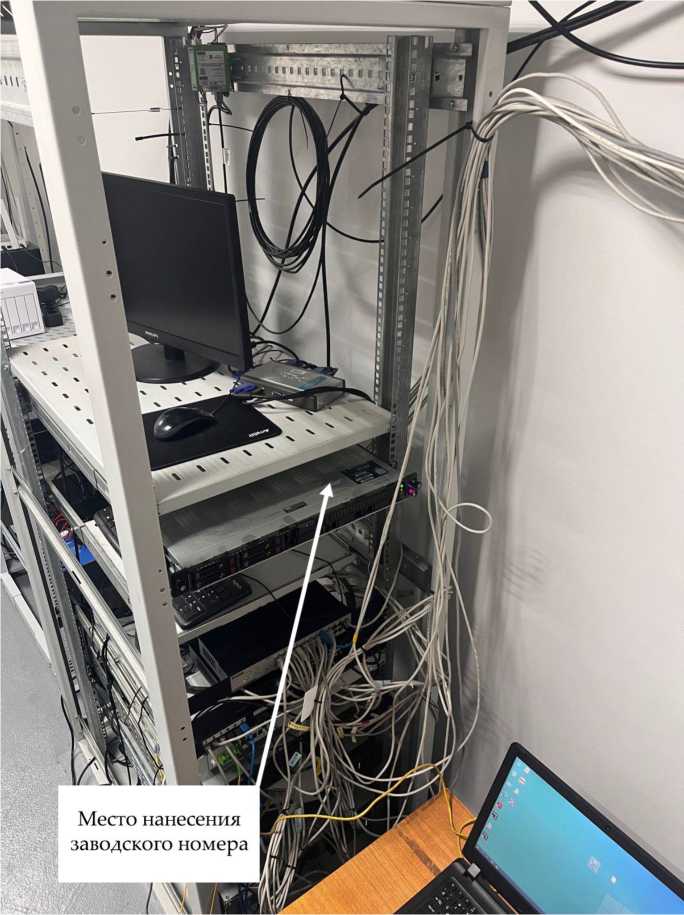

Рисунок 1 - Общий вид серверной стойки с указанием места нанесения заводского номера
В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». Уровень защиты от непреднамеренных и преднамеренных изменений ПО «АльфаЦЕНТР» соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО «АльфаЦЕНТР»
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | ac metrology.dll |
| Номер версии (идентификационный номер) ПО | не ниже 12.1 |
| Цифровой идентификатор ПО | 3E736B7F380863F44CC8E6F7BD211C54 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 — Состав измерительных каналов АИИС КУЭ
| Номер ИК | Наименование ИК | ТТ | ТН | Счетчик | ИВК |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | ТП-4044 10/0,4 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, Ввод Т1, яч. 9 | ТТЭ-С 5000/5 Кл. т. 0,5S Рег. № 54205-13 | - | Меркурий 234 ART-03 P Кл. т. 0,5S/1,0 Рег. № 48266-11 | Сервер ИВК/ УСВ-3, рег. № 64242-16 |
| 2 | ТП-4044 10/0,4 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, Ввод Т2, яч. 1 | ТТЭ-С 5000/5 Кл. т. 0,5S Рег. № 54205-13 | - | Меркурий 234 ART-03 PR Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| Примечания: 1. Допускается изменение наименования ИК без изменения объекта измерений. 2. Допускается замена ТТ и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 3. Допускается замена УСВ на аналогичное, утвержденного типа. 4. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть. | |||||
Таблица 3 - Основные метрологические характеристики АИИС КУЭ
| Номера ИК | Вид электроэнергии | Границы основной погрешности (±5), % | Границы погрешности в рабочих условиях (±5), % |
| 1, 2 | Активная Реактивная | 1,0 2,1 | 3,3 5,6 |
| Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с | 5 | ||
Продолжение таблицы 3_______________________________________________________
Примечания:
1. Характеристики погрешности ИК даны для измерений электроэнергии (получасовая).
2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.
3. Границы погрешности результатов измерений приведены для cos ф=0,87, токе ТТ, равном 100 % от Ihom для нормальных условий, для рабочих условий для ИК №№ 1, 2 при cos ф=0,8, токе ТТ, равном 2 % от Ihom при температуре окружающего воздуха в месте расположения счетчиков от 0 до +40 °С.
Таблица 4 - Основные технические характеристики ИК АИИС КУЭ
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество ИК | 2 |
| Нормальные условия: параметры сети: - напряжение, % от Uhom - ток, % от Ihom - коэффициент мощности - частота, Гц температура окружающей среды, °С | от 98 до 102 от 100 до 120 0,87 от 49,8 до 50,2 от +21 до +25 |
| Условия эксплуатации: параметры сети: - напряжение, % От Uhom - ток, % От Ihom - коэффициент мощности - частота, Гц температура окружающей среды для ТТ, °С температура окружающей среды для счетчиков, °С температура окружающей среды для сервера ИВК, °С атмосферное давление, кПа относительная влажность, %, не более | от 90 до 110 от 1(2) до 120 От 0,5инд дО 0,87емк от 49,6 до 50,4 от 0 до +40 от 0 до +40 от 10 до +30 от 80,0 до 106,7 98 |
| Надежность применяемых в АИИС КУЭ компонентов: Меркурий 234 ART-03 P (рег.№ 48266-11): - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более Меркурий 234 ART-03 PR (рег.№ 75755-19): - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более УСВ-3 (рег.№ 64242-16): - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более Сервер ИВК: - коэффициент готовности, не менее - среднее время восстановления работоспособности, ч, не более | 220000 2 320000 2 45000 2 0,99 1 |
Продолжение таблицы 4
| Глубина хранения информации: | |
| Меркурий 234 ART-03 P (рег.№ 48266-11): - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее | 170 |
| Меркурий 234 ART-03 PR (рег.№ 75755-19): - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее | 170 |
| Сервер ИВК: - хранение результатов измерений и информации состояний средств измерений, лет, не менее | 3,5 |
Надежность системных решений:
— резервирование каналов связи: информация о результатах измерений может
передаваться в организации-участники оптового рынка электроэнергии по электронной почте. Регистрация событий:
— в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.
Защищенность применяемых компонентов:
— механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера ИВК.
— защита информации на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на сервер ИВК.
наносится на титульные листы паспорта-формуляра на АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5. Таблица 5 — Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| Счетчики электрической энергии статические трехфазные | Меркурий 234 ART-03 P | 1 |
| Счетчики электрической энергии статические | Меркурий 234 ART-03 PR | 1 |
| Трансформаторы тока | ТТЭ-С | 6 |
| Устройство синхронизации времени | УСВ-3 | 1 |
| Сервер ИВК | - | 1 |
| Документация | ||
| Паспорт-формуляр | 17254302.384106.097.ФО | 1 |
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РСК Сбыт» (ТП-4044), МВИ 26.51/271/23 аттестованном ООО «Энерготестконтроль», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
