| Номер в госреестре | 90811-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НАМИ-35 УХЛ1 |
| Изготовитель | Открытое акционерное общество "Раменский электротехнический завод "Энергия" (ОАО "Раменский электротехнический завод "Энергия"), Московская обл., г. Раменское |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НАМИ-35 УХЛ1 (далее - трансформаторы напряжения) предназначены для измерения фазных и линейных напряжений, а также для контроля изоляции в сетях 35 кВ с неэффективно заземленной нейтралью.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения представляют собой цельносваренные стальные баки, заполненные трансформаторным маслом, в который помещена активная часть.
Активная часть трансформаторов напряжения состоит их трехфазного трехстержневого трансформатора прямой последовательности и однофазного трансформатора нулевой последовательности. Магнитопровод трансформатора прямой последовательности изготовлен из пластин холоднокатаной электротехнической стали, а магнитопровод трансформатора нулевой последовательности - из пластин конструкционной стали. Выводы А, В, С первичной обмотки расположены сверху на крышке бака. Вывод Х первичной обмотки, выводы вторичных обмоток расположены на задней стенке трансформаторов напряжения.
К трансформаторам данного типа относятся трансформаторы напряжения НАМИ-35 УХЛ1 с серийными №№ 148, 255.
Трансформаторы напряжения расположены на территории подстанций ООО «Башкирэнерго».
Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.
Нанесение знака поверки на трансформатор не предусмотрено.
Пломбирование трансформаторов не предусмотрено.
Общий вид трансформаторов напряжения представлен на рисунке 1.

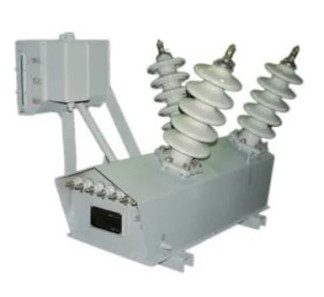

Рисунок 1 - Общий вид трансформаторов напряжения НАМИ-35 УХЛ1
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение обмоток, кВ: первичной основной вторичной дополнительной вторичной при однофазном замыкании на землю | 35 0,1 0,1 |
| Номинальная трехфазная мощность вторичной обмотки, ВА | 360 |
| Номинальная частота, Гц | 50 |
| Класс точности вторичной обмоток для измерений и учета | 0,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | УХЛ 1 от -60 до +55 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НАМИ-35 УХЛ1 | 2 шт. |
| Паспорт | - | 2 экз. |
| Формуляр | - | 2 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в п. 2 «Принцип действия и конструкция» документа «Трансформатор напряжения НАМИ-35 УХЛ1. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3
до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь
на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
