| Номер в госреестре | 90812-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | EGK 145-3 |
| Изготовитель | "PFIFFNER Messwandler AG", Швейцария |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения EGK 145-3 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Трансформаторы напряжения представляют собой масштабные преобразователи индуктивного типа, размещенные по три в баке, заполненном элегазом. Каждый трансформатор имеет одну первичную обмотку и несколько вторичных обмоток - измерительных и защитных. Сердечники трансформаторов набраны из листов трансформаторной стали квадратного сечения и имеют низкие потери. Активная часть трансформаторов помещена в бак, изготовленный из алюминиевого сплава. Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной. Первичные обмотки вводятся в бак через изоляционную перегородку из литой эпоксидной смолы. Выводы вторичных обмоток подключены к клеммам распределительной контактной коробки, помещенной на корпусе трансформатора. Крышка коробки пломбируется для предотвращения несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения EGK 145-3 зав. № 2011.3072.02/001, 2011.3072.02/002, 2011.3073.02/001, 2011.3073.02/002.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

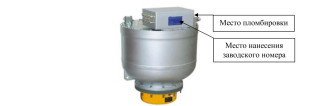

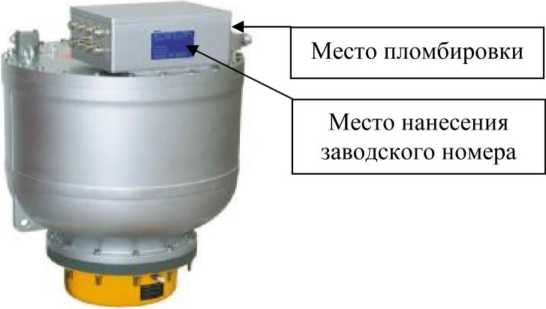

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 2011.3072.02/001, 2011.3072.02/002, 2011.3073.02/001, 2011.3073.02/002 | |
| Номинальное напряжение первичной обмотки и^ом, кВ | 110/^3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/^3 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, В^А | 100 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -5 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | EGK 145-3 | 1 шт. |
| Паспорт | EGK 145-3 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
