Антенны измерительные рупорно-линзовые П6-80/1А, 90814-23

Назначение

Антенны измерительные рупорно-линзовые П6-80/1А (далее - антенны П6-80/1А) предназначены для преобразования плотности потока энергии (далее - ППЭ) электромагнитного поля в высокочастотную мощность в диапазоне частот от 18 до 40 ГГц; в комплекте с измерительными приёмными устройствами (измерительным приёмником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) - для измерений ППЭ, а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с заданной ППЭ.

Описание

Конструктивно антенны П6-80/1А состоят из конического рупора, оканчивающегося фланцем с центральным отверстием круглого сечения; установленной в его раскрыве фокусирующей линзы из диэлектрического материала для выравнивания фазового распределения поля в раскрыве; защитного радиопрозрачного материала, закрывающего апертуру антенны; поворотно-крепёжного устройства, позволяющего вращать антенну на 360° относительно геометрической оси рупора, и двух волноводных переходов:

- переход с круглого сечения на сечение WR42 (10,67*4,32) для работы в диапазоне рабочих частот от 18,0 до 26,5 ГГц;

- переход с круглого сечения на сечение WR28 (7,11*3,56) для работы в диапазоне рабочих частот от 26,5 до 40,0 ГГц.

Поляризация антенны - линейная.

Рупор антенн изготовлен из алюминиевого сплава. Внешние поверхности антенн и крепёжно-поворотного устройства покрыты порошковой краской.

Конструкция антенн предусматривает возможность крепления их на специализированную диэлектрическую треногу или опору любого типа.

Принцип действия антенн П6-80/1А основан на преобразовании ППЭ электромагнитного поля в соответствующую ей высокочастотную мощность в тракте, передаваемую на СВЧ выход антенны П6-80/1А, подключаемого к измерительному приёмному устройству.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на этикетку/шильдик, размещаемую на корпусе антенны, и имеет формат трёхзначного цифрового номера.

Общий вид антенн П6-80/1А представлен на рисунке 1.

Место нанесения заводского номера и знака утверждения типа

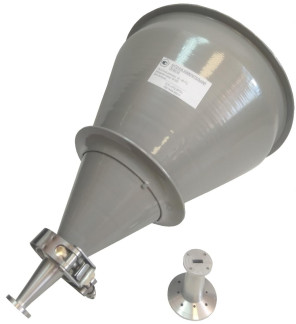

Рисунок 1 - Общий вид антенны П6-80/1А

Пломбирование антенн П6-80/1А не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на этикетку/шильдик, размещённую на корпусе антенны, в соответствии с рисунком

1 и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в пункте 3 «Проведение  измерений»  руководства по эксплуатации

РПУА.411111.012РЭ

Нормативные документы

ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц;

РПУА.411111.012ТУ Антенны измерительные  рупорно-линзовые  П6-80/1А.

Технические условия.
