Источники питания постоянного тока программируемые VERDO PP1500 (далее - источники) предназначены для воспроизведений/измерений напряжения и силы постоянного тока.
Источники питания постоянного тока программируемые VERDO PP1500 (далее - источники) предназначены для воспроизведений/измерений напряжения и силы постоянного тока.
| Номер в госреестре | 90819-23 |
| Наименование СИ | Источники питания постоянного тока программируемые |
| Обозначение типа СИ | VERDO PP1500 |
| Изготовитель | Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 21.12.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока программируемые VERDO PP1500 (далее - источники) предназначены для воспроизведений/измерений напряжения и силы постоянного тока.
По принципу действия источники относятся к программируемым линейным источникам питания. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного регулятора, расположенных на лицевой панели источников.
Источники имеют три регулируемых выходных канала и оснащены цифровыми измерителями напряжения и тока, которые позволяют контролировать одновременно оба параметра. Источники обладают низкими значениями нестабильности при изменении нагрузки и при изменении сетевого напряжения, а также низким уровнем шумов в нагрузке.
Конструктивно источники представляют собой моноблочные электронные устройства.
На передней панели источников расположены: кнопка включения питания, дисплей для отображения значений напряжения и тока на выходе, вращающийся регулятор для установки выходных параметров, функциональные кнопки, цифровые кнопки, кнопки со стрелками, выходные разъемы, USB-хост разъем для подключения запоминающих устройств и осуществления обновления микропрограммного обеспечения прибора.
На задней панели источников расположены: разъем сети питания, интерфейсы дистанционного управления LAN, RS232 и USB, охлаждающий вентилятор.
Источники поддерживают трекинг режим при соединении 1 и 2 канала последовательно и параллельно.
Источники выпускаются в модификациях VERDO PP1501, VERDO PP1502, VERDO PP1503, отличающихся диапазонами воспроизведений/измерений напряжения и силы постоянного тока, максимальным значением выходной электрической мощности и массой.
Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового или буквенно-цифрового кода.

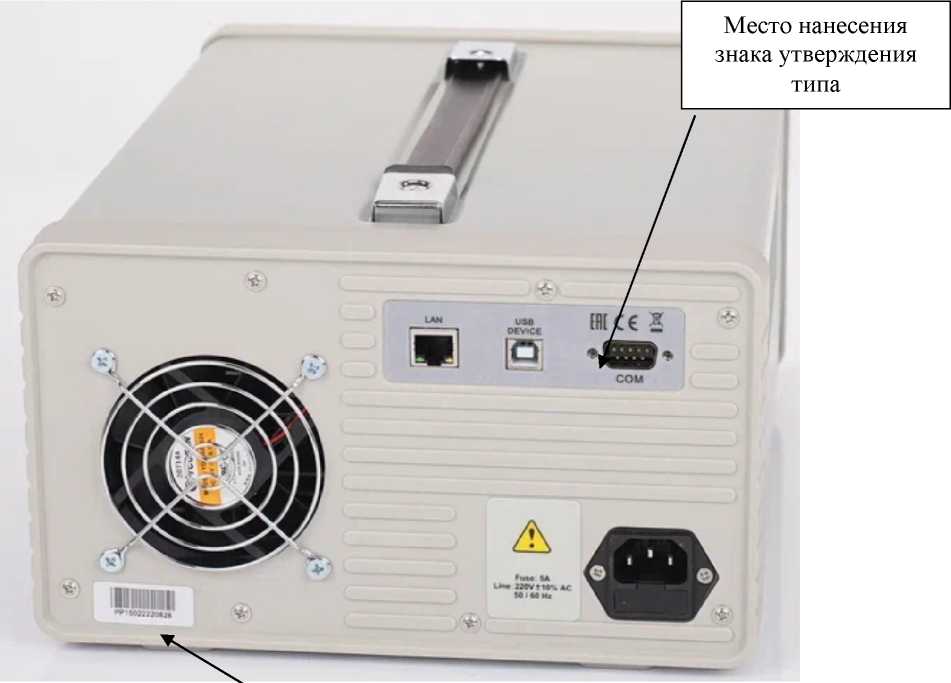

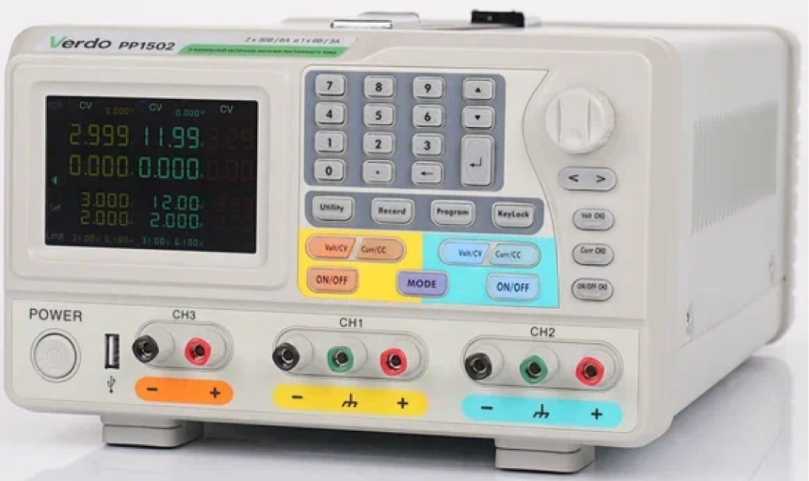

Общий вид источников с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на источники в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) источников не предусмотрено.
Место нанесения серийного номера
Рисунок 1 - Общий вид источников с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение (далее - ПО) источников состоит из встроенного ПО.
Конструкция источников исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО подразделяется на метрологически значимую и метрологически незначимую части.
Метрологические характеристики источников нормированы с учетом метрологически значимой части влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО источников приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
V3.x.x |
|
Цифровой идентификатор ПО |
- |
|
Примечание: x.x - номер версии метрологически незначимой части встроенного ПО, «х» может принимать целые значения в диапазоне от 0 до 9. |
|
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для канала |
||
|
1 |
2 |
3 |
|
|
Диапазон воспроизведений/измерений напряжения постоянного тока, В: - для модификаций VERDO PP1501, VERDO PP1502 - для модификации VERDO PP1503 |
от 0 до 30 от 0 до 60 |
от 0 до 6 от 0 до 6 |
|
|
Пределы допускаемой абсолютной основной погрешности воспроизведений/измерений напряжения постоянного тока, В |
±(0,0003^ U 1)+ 0,01) |
||
|
Диапазон воспроизведений/измерений силы постоянного тока, А: - для модификаций VERDO PP1501, VERDO PP1503 - для модификации VERDO PP1502 |
от 0 до 3 от 0 до 6 |
от 0 до 3 от 0 до 3 |
|
|
Пределы допускаемой абсолютной основной погрешности воспроизведений/измерений силы постоянного тока, А |
±(0,001-1 2) + 0,04) |
||
|
Максимальное значение выходной электрической мощности, Вт: - для модификации VERDO PP1501 - для модификаций VERDO PP1502, VERDO PP1503 |
90 180 |
18 18 |
|
|
Наименование характеристики |
Значение для канала |
||
|
1 |
2 |
3 |
|
|
Нестабильность выходного напряжения постоянного тока в режиме стабилизации напряжения, В: - при изменении напряжения сети питания на ±10 % от номинального значения - при изменении тока нагрузки от Iмакс3) до 0,1 'Iмакс |
±(0,0001-U + 0,003) ±(0,0001-U + 0,003) |
||
|
Нестабильность выходного сигнала силы постоянного тока, А: - при изменении напряжения сети питания на ±10 % от номинального значения - при изменении тока нагрузки от Uмакс4) до 0,1- Uмакс |
±(0,001-1 + 0,003) ±(0,001-1 + 0,003) |
||
|
Уровень пульсаций выходного напряжения постоянного тока (размах от пика до пика, в полосе частот до 20 МГц), В, не более |
0,05 |
||
|
Пределы допускаемой абсолютной дополнительной погрешности воспроизведений/ измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, В |
±(0,0003^ U + 0,01) |
||
|
Пределы допускаемой абсолютной дополнительной погрешности воспроизведений/ измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, А |
±(0,001-1 + 0,005) |
||
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более |
от +20 до +30 80 |
||
|
Примечания: 1) U - воспроизводимое/измеренное значение напряжения постоянного тока, В; 2) I - воспроизводимое/измеренное значение силы постоянного тока, А; 3) Iмакс - максимальное значения силы постоянного тока на нагрузке, А; 4) Uмакс - максимальное значения напряжения постоянного тока на нагрузке, В. |
|||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для канала |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22; 110±11 50/60 |
|
Габаритные размеры (глубинахдлинахширина), мм, не более |
158x358x250 |
|
Масса, кг, не более: - для модификации VERDO PP1501 - для модификаций VERDO PP1502, VERDO PP1503 |
9,8 12,0 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более |
от 0 до +40 80 |
|
Наименование характеристики |
Значение для канала |
|
Средняя наработка на отказ, ч |
32000 |
|
Средний срок службы, лет |
10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку источника любым технологическим способом.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока программируемый |
VERDO PP1500 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Шнур питания |
- |
1 шт. |
|
USB кабель |
- |
1 шт. |
|
Предохранитель |
- |
1 шт. |
|
Кабель «крокодил-банан» |
- |
1 шт. |
|
CD диск c программным обеспечением для подключения к персональному компьютеру |
- |
1 шт. |
приведены в разделе 4 «Управление передней панелью» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
«Источники питания постоянного тока программируемые VERDO PP1500. Стандарт предприятия».
