| Номер в госреестре | 90823-23 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | Общество с ограниченной ответственностью "Компания Технострой" (ООО "Компания Технострой"), г. Калуга |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуары представляют собой стальной сосуд в виде стоящего цилиндра с днищем, со стационарной кровлей.
Принцип действия резервуаров основан на заполнении их нефтепродуктами до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары не имеют в конструкции частей, влияя на которые могут быть изменены результаты измерений.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом в паспорт резервуаров, методом аэрографии на вертикальную стенку резервуаров и методом металлографики на металлическую табличку, закрепленную на вертикальной стенке резервуара.
К резервуарам данного типа относятся резервуары вертикальные стальные цилиндрические РВС-5000 с заводскими номерами 0132-21, 0133-21, 0134-21, 0135-21, 0136-21, 0137-21, 0138-21, 0139-21, расположенные по адресу Калужская обл., г. Калуга, Грабцевское шоссе, дом 184.

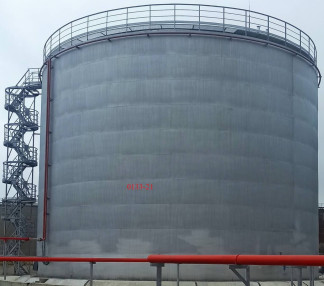

Общий вид резервуаров с указанием места расположения таблички с заводским номером приведен на рисунке 1.
Таблички с заводскими номерами приведены на рисунке 2.
Нанесение знака поверки на резервуары не предусмотрено.

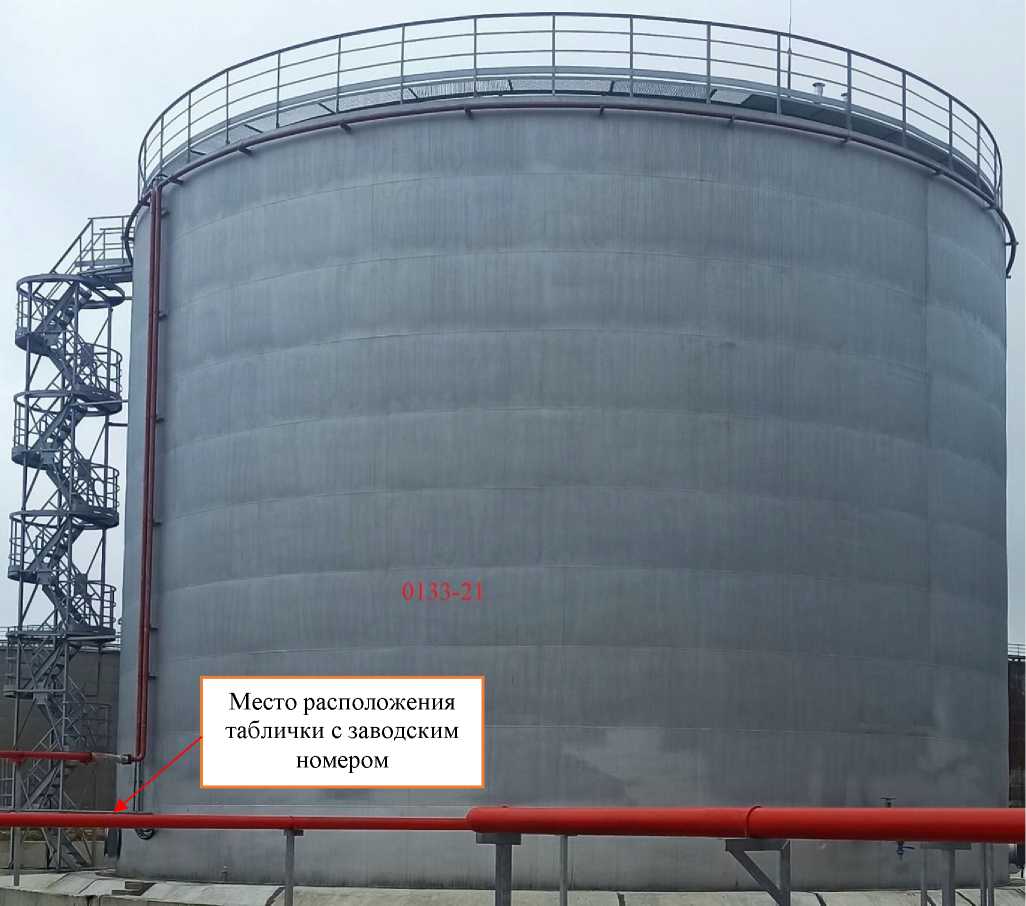

Место расположения таблички с заводским номером
Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-5000 с указанием места расположения таблички с заводским номером
Ншменобоное и номинальный обьем резервуара Р8С-5ООО Таборный знок изготовителя ООО ’КОМПАНИЯ ТЕХНОСТРОЙ'
Забойской номер- 0132-21
Г иг) изготовления: 2021 Плотность пройукта- 0.8 т/мЗ
Проектный уровень эолибаЯЧг-
Наименование и номинальный объем резервуара: Р0С-5ООО
Таборный знак изготовителя ООО 'КОМПАНИЯ ТЕХНОСТРОИГ
ЗавоЭскои номер 0133-21
ГаЗ изготовления: 2021 Платность пройуктсг 0.8 т/мЗ Проектный уровень золива^ИИ**-
Наименование и номинальный овьем резервуара РВС-5000
Товарный знак изготовителя ООО 'КОМПАНИЯ ТЕХНОСТРОЙ*
Забойской номер 0134-21
Гой изготовления: 2021
Плотность пройукта 0,8 т/мЗ
Проектный уровень зплиба -4В№-
Наименобание и номинальный объем резервуара: РВЕ-5000
Товарный знак изготовителя: ООО "КОМПАНИЯ ТЕХНОЕТРОЙ'
Забойской номер 0135-21
Той изготовления' 2021
Плотность продукта: 0.8 т/мЗ
Проектный уровень залива
Наименование и номинальный овьем резервуара- РВЕ 5000
Товарный знак изготовителя-ООО "КОМПАНИЯ ТЕХНОСТРОЙ"
Заводской номер: 0136-21
Г ой изготовления 2021
Плотность прийукта 0.0 т/мЗ
Проектный уровень .чиливи
Наименование и номинальный овьем резервуара: РВС-5000 Товарный знак изготовителя ООО "КОМПАНИЯ ТЕХНОЕТРОЙ"
Забойской номер 0137-21
Гой изготовления: 2021 Плотность пройукта' 0.8 т/мЗ
Проектный уровень залива HHSS-p
Inn меновой ie и номинальный збъем резервуара РВЕ-5000
I оварный знак изготовителя: ТОО "КОМПАНИЯ ТЕХНОЕТРОЙ"
Заводской номер: 0138-21
ГоЗ изготовления: 2021 Тлотность пройукта 0.8 т/мЗ
'роектный уровень залива-
Наименование и номинальный овьем резервуара РВС-5000 Товарный знак изготовителя1 ООО "КОМПАНИЯ ТЕХНОСТРОЙ'
Забойской номер- 0139-21
Гой изготовления: 2021 Плотность проЗукто’ 0,8 т/мЗ
Проектный уровень залива- Ктььн
Рисунок 2 - Таблички с заводскими номерами резервуаров вертикальных стальных цилиндрических РВС-5000
Т аблиц а 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ± 0,10 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -55 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-5000 | 1 шт. |
| Паспорт | _ | 1 экз. |
| Градуировочная таблица | _ | 1 экз. |
приведены в п. 7.5 «Метод измерений» паспорта резервуара.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
