| Номер в госреестре | 90825-23 |
| Наименование СИ | Комплекс автоматизированного ультразвукового контроля полых осей колесных пар |
| Обозначение типа СИ | SHUTTLE R |
| Изготовитель | Actemium Cegelec Mitte GmbH, Германия |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс автоматизированного ультразвукового контроля полых осей колесных пар SHUTTLE R (далее по тексту - комплекс) предназначен для измерений амплитуд эхо-сигналов, отраженных от дефектов, времени прохождения ультразвуковых колебаний и расстояния до дефектов.
Принцип действия комплекса основан на возбуждении ультразвуковых колебаний в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов.
Конструктивно комплекс состоит из сканера, системы управления и транспортного оборудования. В состав сканера входят система контактной среды и инспекционный зонд с пьезоэлектрическими преобразователями. Инспекционный зонд предназначен для ультразвукового контроля полых осей при техническом обслуживании электропоездов, формировании и ремонте колесных пар. Система управления состоит из электронной ультразвуковой системы и панели управления. В состав транспортного оборудования входят транспортная тележка, подъемно-поворотное устройство и тележка с настроечными образцами.
Комплекс имеет информационную табличку, на которой нанесено методом печати наименование средства измерений и его заводской номер (числовой).
Комплекс данного типа имеет зав. № 005.

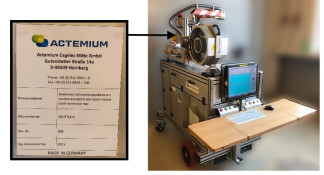

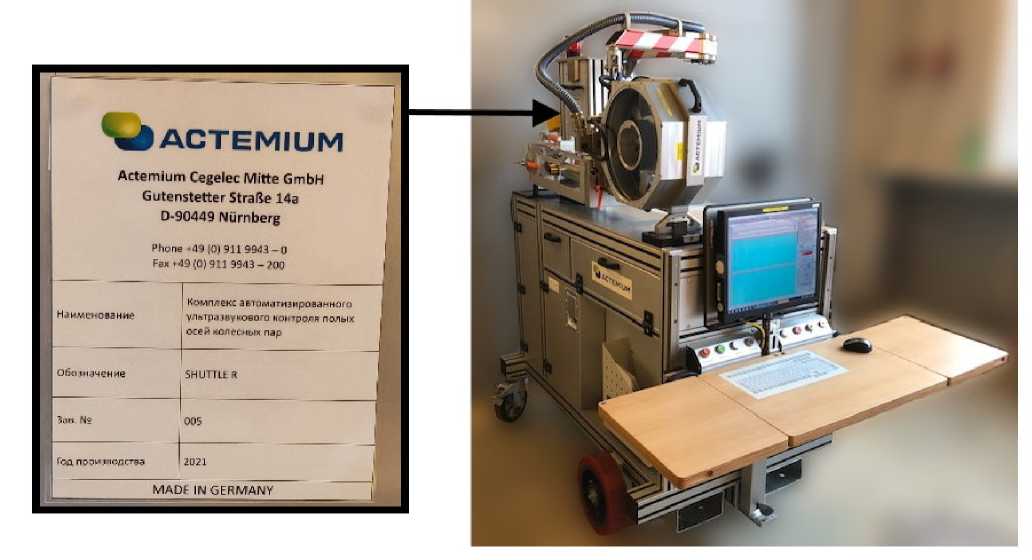

Общий вид и место нанесения заводского номера комплекса приведены на рисунке 1.
Пломбирование комплекса не предусмотрено.
Нанесение знака поверки на комплекс не предусмотрено.
Рисунок 1 - Общий вид и место нанесения заводского номера комплекса
Метрологически значимое программное обеспечение (далее - ПО) «Shuttle» позволяет реализовать следующие режимы работы:
- обработка результатов измерений;
- управление комплексом;
- создание и сохранение файлов с данными контроля, протоколов контроля, файлов настроек;
- формирование отчетов в реальном времени.
Процедуры настройки передатчика и приемника электронной ультразвуковой системы, осуществляется с помощью метрологически значимого ПО «USPC-7100».
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Shuttle | USPC-7100 |
| Номер версии (идентификационный номер) ПО | не ниже 10.1.5 | не ниже 4.5.1 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений отношений амплитуд сигналов на входе приемника комплекса, дБ | от 0 до 50 |
| Пределы допускаемой абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника комплекса, дБ: - в диапазоне от 0 до 11 дБ включ. - в диапазоне св. 11 до 30 дБ включ. - в диапазоне св. 30 до 50 дБ | ±1 ±2 ±3 |
| Диапазон измерений временных интервалов, мкс | от 0,3 до 190,0 |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс | ±0,012 |
| Диапазон измерений расстояния до дефекта, мм | от 5 до 274 |
| Пределы допускаемой абсолютной погрешности измерений расстояния до дефекта, мм | ±(1,5 + 0,001-L), где L - измеренное значение расстояния до дефекта по лучу, мм |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Количество каналов | 8 |
| Номинальное значение амплитуды импульсов возбуждения (по размаху) на нагрузке 50 Ом, В | 125±25 |
| Номинальное значение длительности зондирующего импульса, нс | 105±5 |
| Диапазон установки усиления, дБ | от 0 до 140 |
| Габаритные размеры, мм, не более: -ширина - глубина - высота | 2000 1000 1900 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 400±40 50±1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при температуре +25 °С), %, не более | от +15 до +25 80 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс автоматизированного ультразвукового контроля полых осей колесных пар | SHUTTLE R | 1 шт. |
| Настроечные образцы | TW 444, TW 474 | 1 комп. |
| Тележка для настроечных образцов | - | 1 шт. |
| Адаптер | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в документе «Комплекс автоматизированного ультразвукового контроля полых осей колесных пар SHUTTLE R. Руководство по эксплуатации» в разделе «Описание технологии контроля».
Комплекс автоматизированного ультразвукового контроля полых осей колесных пар SHUTTLE R. Стандарт предприятия;
Локальная поверочная схема для ультразвуковых дефектоскопов, комплексов, систем, установок, приборов, станций.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
