| Номер в госреестре | 90832-23 |
| Наименование СИ | Анализаторы волнодисперсионные рентгенофлуоресцентные |
| Обозначение типа СИ | AVRORA MERAK |
| Изготовитель | Beijing Ancoren Technology Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 20.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы волнодисперсионные рентгенофлуоресцентные AVRORA MERAK (далее -анализаторы) предназначены для измерений массовой доли серы, хлора в нефтепродуктах.
Анализатор состоит из источника рентгеновского излучения, оптической системы, детектора, электронной системы управления и блока питания.
Принцип действия анализаторов основан на методе монохроматической
волнодисперсионной рентгенофлуоресцентной спектрометрии, основанной на измерении интенсивности вторичного рентгеновского излучения атомов определяемого вещества, содержащихся в образце, с последующим пересчетом данного интегрального показателя в единицы концентрации. В приборе реализована технология измерений на основе монохроматической волнодисперсионной рентгенофлуоресцентной спектрометрии (МЭРФ, MEDXRF) в сочетании с методом анализа по фундаментальным параметрам.
К данному типу средства измерений относятся анализаторы двух модификаций: LE-MINI и LEII, отличающиеся метрологическими характеристиками и конструктивно. Вывод результатов измерений осуществляется автоматически на подключаемый персональный компьютер для модификации LEII или на дисплей экрана встроенного компьютера для модификации LE-MINI.
Анализаторы отображают результат измерения массовой доли элемента в зависимости от градуировки либо в процентах (%) либо в млн-1 (мг/кг, на дисплее отображается как ppm).
Анализаторы поставляются с заводскими градуировками в следующих диапазонах: от 0 до 50 ppm, от 0 до 500 ppm, от 500 ppm до 5 % по сере и хлору. Дополнительно анализаторы могут показывать содержание кремния и фосфора в нефтепродуктах
Дополнительная градуировка анализатора обеспечивается в других диапазонах измерений массовой доли элементов для конкретных задач. Градуировка в любом необходимом диапазоне может быть сделана как для всех элементов, так и для каждого в отдельности.
1 мг/кг равен 1 млн-1 (1 ppm) и 1-10-4 % массовой доли серы, хлора, кремния и фосфора в нефтепродуктах.
Анализаторы применяются при нормальных условиях в лабораториях.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на самоклеящуюся табличку и имеет цифровое обозначение.
Общий вид анализаторов представлен на рисунках 1-2.
Пломбирование анализаторов не предусмотрено.

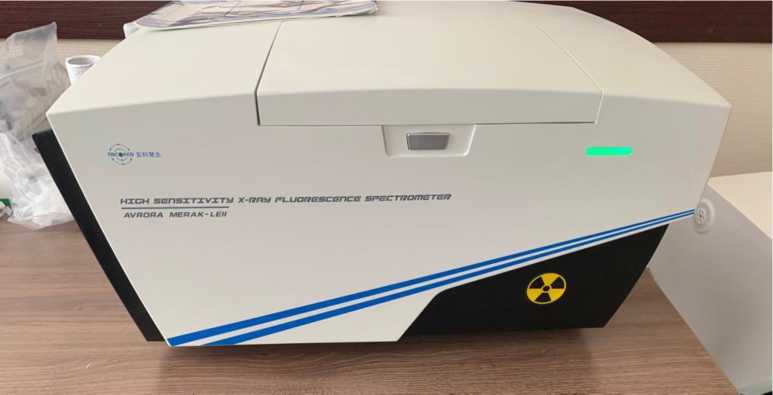

Рисунок 1 - Общий вид анализатора волнодисперсионного рентгенофлуоресцентного AVRORA MERAK модификация LEII

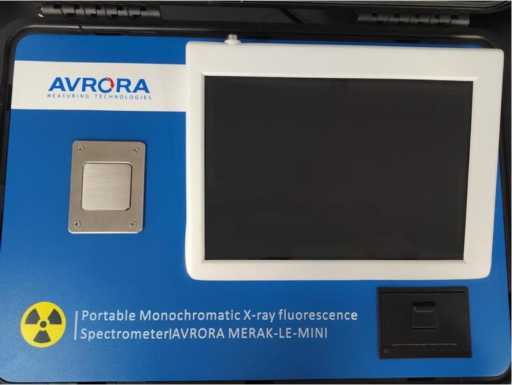

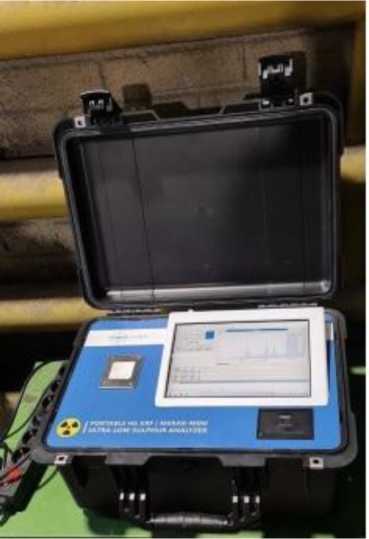

Рисунок 2 - Общий вид анализатора волнодисперсионного рентгенофлуоресцентного AVRORA MERAK модификация LE-MINI

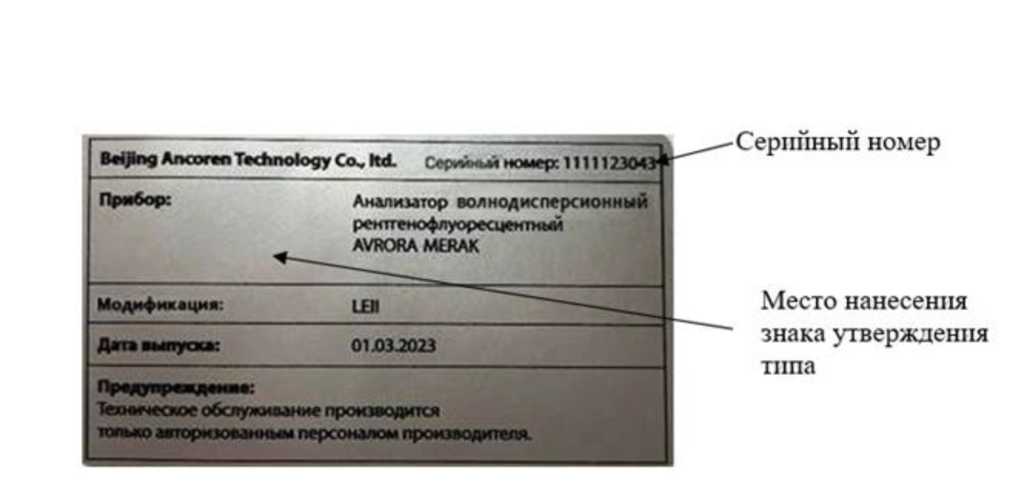

Рисунок 3 - Место нанесения серийного номера и знака утверждения типа на задней панели анализатора волнодисперсионного рентгенофлуоресцентного AVRORA MERAK
Анализаторы оснащены специально разработанным программным обеспечением (далее - ПО), которое применяется для управления анализатором, обработки и архивирования измерительной информации. Для модификации LE-MINI предусмотрено встроенное программное обеспечение. Для модификации LEII программное обеспечение устанавливается на отдельный компьютер. Страница с версией ПО открывается на вкладке «Система» - «Настройка».
ПО устанавливается на анализатор модификации LE-MINI или на персональный компьютер анализатора модификации LEII.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Внешнее ПО | |
| Идентификационное наименование ПО | MerakSeries | MerakSeries |
| Номер версии (идентификационный номер ПО) | не ниже V.1.5.0.3 | не ниже V.1.5.0.3 |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| LE-MINI | LEII | |
| Диапазон измерений массовой доли серы, % (мг/кг*) | от 0,0001 до 5,0000 | |
| (от 1 до 50 000) | ||
| Пределы допускаемой относительной погрешности измерений массовой доли серы, %, в поддиапазонах измерений: - от 0,0001 % до 0,0010 % включ. (от 1 до 10 мг/кг | ±20 | |
| включ.) - св. 0,001 % до 0,050 % включ. (св. 10 до 500 мг/кг | ±15 | |
| включ.) - св. 0,05 % до 0,10 % включ. (св. 500 до 1000 мг/кг | ±10 | |
| включ.) - св. 0,1 % до 5,0 % (св.1000 до 50000 мг/кг) | ±5 | |
| от 0,00005 до | от 0,00002 до | |
| Диапазон измерений массовой доли хлора, % (мг/кг*) | 5,00000 | 5,00000 |
| (от 0,5 до 50 000) | (от 0,2 до 50 000) | |
| Пределы допускаемой относительной погрешности измерений массовой доли хлора, %, в поддиапазонах измерений: - от 0,00002 % до 0,00010 % включ. (от 0,2 до 1,0 мг/кг | - | ±30 |
| включ.) - от 0,00005 % до 0,00010 % включ. (от 0,5 до 1,0 мг/кг | ±30 | - |
| включ.) - св. 0,0001 % до 0,0010 % включ. (св. 1 до 10 мг/кг | ±20 | ±20 |
| включ.) - св. 0,001 % до 0,010 % включ. (св. 10 до 100 мг/кг | ±15 | ±15 |
| включ.) - св. 0,01 % до 0,10 % включ. (св. 100 до 1000 мг/кг | ±10 | ±10 |
| включ.) - св. 0,1 % до 5,0 % (св. 1000 до 50000 мг/кг) | ±5 | ±5 |
* На дисплее анализатора модификации LE-MINI и на ПК, подключенном к модификации LEII, отображаются ppm
Таблица 3 -Основные технические характеристики
| Наименование характеристики | Значение | |
| LE-MINI | LEII | |
| Диапазон показаний массовой доли серы, % (мг/кг*) | от 0,0001 до 5,0000 (от 1,0 до 50 000) | от 0,00003 до 5,0000 (от 0,3 до 50 000) |
| Диапазон показаний массовой доли кремния, %, (мг/кг*) | от 0,0001 до 0,1 (от 1,0 до 1 000) | |
| Диапазон показаний массовой доли фосфора, %, (мг/кг*) | от 0,0001 до 0,1 (от 1,0 до 1 000) | |
| Наименование характеристики | Значение | |
| LE-MINI | LEII | |
| Габаритные размеры, мм, не более - высота | 370 | 292 |
| - длина | 230 | 430 |
| - ширина | 350 | 530 |
| Масса, кг, не более | 13 | 20 |
| Параметры электрического питания: - напряжение переменного тока, В | от 198 до 242 | |
| - частота переменного тока, Г ц | 50 | |
* На дисплее анализатора модификации LE-MINI и на ПК, подключенном к модификации LEII, отображаются ppm
наносится в виде наклейки на маркировочную табличку, крепящуюся на заднюю панель анализатора, и на верхнюю часть титульного листа руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор волнодисперсионный рентгенофлуоресцентный AVRORA MERAK | модификации LE-MINI или LEII | 1 шт. |
| Персональный компьютер | - | 1 шт. (для модификации LEII) |
| Кабель питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в главе 2 «Инструкции по базовой эксплуатации прибора» руководства по эксплуатации «Анализатор волнодисперсионный рентгенофлуоресцентный AVRORA MERAK модификации LEII и LE-MINI».
Стандарт предприятия «Анализаторы волнодисперсионные рентгенофлуоресцентные AVRORA MERAK (модификации LE-MINI и LEII)».
