| Номер в госреестре | 90836-23 |
| Наименование СИ | Установка аудиометрическая поверочная |
| Обозначение типа СИ | УАП-2 |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний им. А.М. Муратшина в Республике Башкортостан" (ФБУ "ЦСМ им. А.М. Муратшина в Республике Башкортостан"), г. Уфа |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка аудиометрическая поверочная УАП-2 (далее - установка) предназначена для измерений параметров аудиометрических шкал при проведении поверки и калибровки средств измерений аудиометрических шкал. Установка соответствует требованиям к рабочим эталонам аудиометрических шкал по воздушной и костной проводимости звука, установленным в Приказе Росстандарта № 2537 от 30.11.2018 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал».
Принцип действия установки основан на преобразовании звукового давления в акустической камере связи прибора «Искусственное ухо» и переменной силы, приложенной к куполу прибора «Искусственный мастоид», в электрические сигналы с последующим измерением с помощью анализатора спектра.
Конструктивно установка включают в себя:
- подсистему измерений при воздушном звукопроведении;
- подсистему измерений при костном звукопроведении.
Общий вид установки представлен на рисунке 1. Серийный номер в формате цифрового обозначения указывается на информационной наклейке на корпусе прибора «Искусственный мастоид» 4930 в месте, указанном на рисунке 2. Пломбирование установки не предусмотрено. Нанесение знака поверки на установку не предусмотрено.

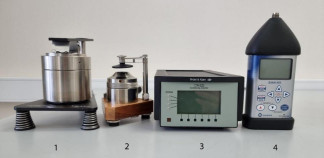

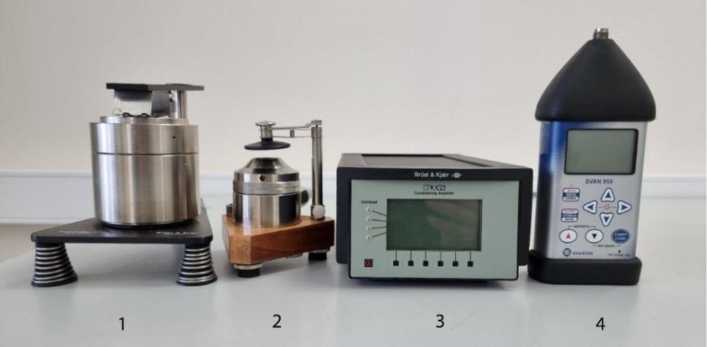

1 - прибор «Искусственный мастоид» 4930;
2 - прибор «Ухо искусственное» 4152;
3 - усилитель измерительный 2690-OS;
4 - шумомер, анализатор спектра, виброметр SVAN-959 Рисунок 1 - Общий вид установки
Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера
К средствам измерений данного типа относится установка аудиометрическая поверочная УАП-2 сер. № 01.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровней звукового давления при воздушном звукопроведении, дБ (исх. 20 мкПа) | от 20 до 120 |
| Диапазон частот измерений уровней звукового давления при воздушном звукопроведении, Гц | от 125 до 8 000 |
| Доверительные границы (Р=0,95) относительной погрешности измерений уровней звукового давления при воздушном звукопроведении, дБ в диапазоне частот от 125 Гц до 4 кГц включ.; в диапазоне частот св. 4 кГц до 8 кГц включ. | ±0,7 ±1,2 |
| Наименование характеристики | Значение |
| Диапазон измерений уровней переменной силы при костном звукопроведении, дБ (исх. 1 мкН) | от 25 до 90 |
| Диапазон частот измерений уровней переменной силы при костном звукопроведении, Гц | от 250 до 8 000 |
| Доверительные границы (Р=0,95) относительной погрешности измерений уровней переменной силы при костном звукопроведении, дБ в диапазоне частот от 250 Гц до 4 кГц включ.; в диапазоне частот св. 4 кГц до 8 кГц включ. | ±1,5 ±2,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| прибор «Искусственное ухо» 4152 диаметр высота | 123 104 |
| прибор «Искусственный мастоид» 4930 длина ширина высота | 134 205 165 |
| усилитель измерительный 2690-OS длина ширина высота | 230 144 90 |
| шумомер, анализатор спектра, виброметр SVAN-959 длина ширина высота | 84 44 193 |
| Масса, кг, не более | |
| прибор «Искусственное ухо» 4152 | 1,4 |
| прибор «Искусственный мастоид» 4930 | 4,2 |
| усилитель измерительный 2690-OS | 2,3 |
| шумомер, анализатор спектра, виброметр SVAN-959 | 0,6 |
| Параметры электропитания: напряжение переменного тока, В частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более атмосферное давление, кПа уровень акустических помех, дБС, не более | от +20 до +26 от 30 до 60 от 87 до 107 40 |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность установки
| Наименование | Обозначение | Количество |
| 1 Установка акустическая поверочная в составе: | УАП-2, зав. № 01 | 1 шт. |
| 1.1 Прибор «Искусственное ухо» | 4152 | 1 шт. |
| 1.2 Прибор «Искусственный мастоид» | 4930 | 1 шт. |
| 1.3 Усилитель измерительный | 2690-OS | 1 шт. |
| 1.4 Шумомер, анализатор спектра, виброметр | SVAN-959 | 1 шт. |
| 1.5 Комплект соединительных кабелей и принадлежностей | _ | 1 комп. |
| 2 Руководство по эксплуатации | _ | 1 экз. |
| 3 Паспорт | _ | 1 экз. |
приведены в разделе 6 «Применение установки» документа «Установки аудиометрические поверочные УАП-2. Руководство по эксплуатации».
Приказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
