| Номер в госреестре | 90840-23 |
| Наименование СИ | Видеоэндоскопы измерительные |
| Обозначение типа СИ | VRScope |
| Изготовитель | Shenzhen Coantec Automation Technology Co., Ltd (Coantec Ltd), Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 22.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Видеоэндоскопы измерительные VRScope (далее - видеоэндоскопы) предназначены для измерений линейных размеров дефектов и их глубины в труднодоступных местах и скрытых полостях.
Принцип действия видеоэндоскопов основан на стереоскопическом способе измерения расстояний. Способ заключается в съёмке объектов с помощью двух камер, расположенных на конце дистального зонда на одной линии на известном расстоянии друг от друга. На полученных изображениях (от обеих камер) оператор выделяет тождественные точки объекта измерения, после чего рассчитываются координаты выбранных точек в пространстве с применением специального программного обеспечения (далее - ПО). Измерения осуществляются на основе полученных координат.
Видеоэндоскопы выпускают в следующих модификациях: VRScope C68-M и VRScope X5 Pro-M, которые имеют конструктивные отличия.
Видеоэндоскопы состоят из электронного блока, сменного измерительного зонда (далее - зонд) и аккумуляторной батареи. Электронный блок оснащен жидкокристаллическим дисплеем и панелью управления. Зонды отличаются между собой диаметром, длиной и оптическим адаптером (прямой, боковой). Для модификации VRScope C68-M зонд объединен с джойстиком управления.
Серийный номер в виде обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом наклеивания на заднюю панель корпуса видеоэндоскопа. Нанесение знака поверки на видеоэндоскопы не предусмотрено.
Общий вид и места нанесения серийного номера представлены на рисунках 1 и 2.
Пломбирование видеоэндоскопов не предусмотрено.
Место нанесения серийного номера

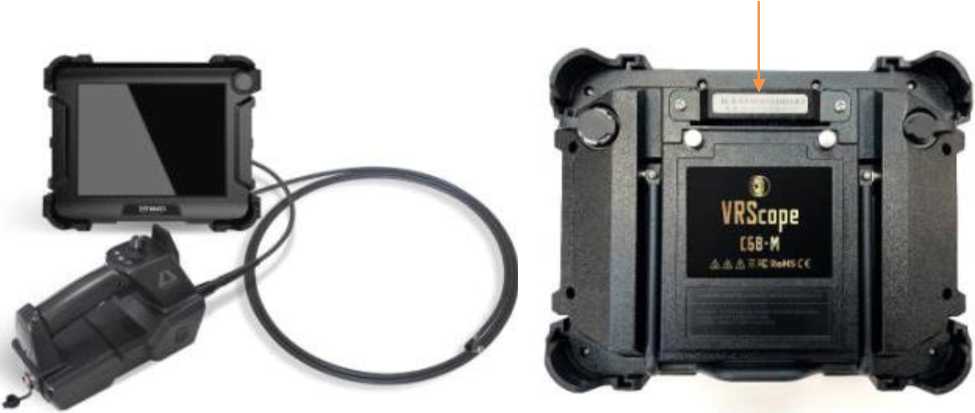

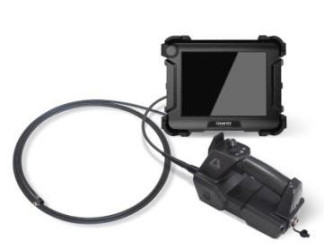

Рисунок 1 - Общий вид видеоэндоскопа модификации VRScope C68-M и схема его маркировки
Рисунок 2 - Общий вид видеоэндоскопа модификации VRScope X5 Pro-M и схема его маркировки
Место нанесения серийного номера
Программное обеспечение выполняет функции настройки, управления видеоэндоскопом и изменения его настроек, регистрации и визуализации измерений, а также обработки их результатов, сохранения файлов настроек и файлов с результатами контроля.
Метрологически значимая часть не выделена, всё ПО является метрологически значимым.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО | не ниже 5.4.05 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейных размеров дефектов, мм | от 0,29 до 25,00 |
| Пределы допускаемой относительной погрешности измерений линейных размеров дефектов, % | ±10,0 |
| Диапазон измерений глубины дефекта, мм | от 0,4 до 20,0 |
| Пределы допускаемой относительной погрешности измерений глубины дефекта, % | ±10,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | |
| VRScope C68-M | VRScope X5 Pro-M | |
| Диаметр сменного измерительного зонда, мм | 4; 6; 8 | |
| Длина сменного измерительного зонда, м | 2; 3; 4; 5; 6; 7; 10 | |
| Масса электронного блока, кг, не более | 1,9 | 1,95 |
| Габаритные размеры электронного блока (ДхШхВ), мм, не более | 245x195x95 | 350x200x125 |
| Параметры электрического питания: от сети переменного тока - напряжение переменного тока, В - частота переменного тока, Гц от встроенного аккумулятора - номинальное напряжение, В - емкость, Ач, не менее | 220±22 50/60 | |
| 7,4 6,6 | 7,2 6,6 | |
| Условия эксплуатации: - температура окружающей среды, °С - для электронного блока - для сменного измерительного зонда - относительная влажность, % | от -20 до +55 от -25 до +100 от +15 до +90 | от -20 до +55 от -25 до +80 от +15 до +90 |
| Средний срок службы, лет | 1 | |
| Средняя наработка до отказа, ч | 20 000 | |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность видеоэндоскопов
| Наименование | Обозначение | Количество |
| Видеоэндоскоп измерительный: - электронный блок - сменный измерительный зонд* - аккумуляторная батарея | VRScope C68-M / VRScope X5 Pro-M | 1 шт. 1 шт. 1 шт. |
| Кейс для переноски | - | 1 шт. |
| Адаптер переменного тока | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Кабель HDMI/ mini HDMI | - | 1 шт. |
| Дополнительная аккумуляторная батарея | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| * в зависимости от комплекта поставки. | ||
приведены в руководстве по эксплуатации «Видеоэндоскоп измерительный VRScope X5 Pro-M», раздел 4.4 «Измерение»; в руководстве по эксплуатации «Видеоэндоскоп измерительный VRScope C68-M», раздел 4.4 «Измерение».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Shenzhen Coantec Automation Technology Co., Ltd (Coantec Ltd), Китай.
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
