| Номер в госреестре | 90842-23 |
| Наименование СИ | Гигрометры психрометрические |
| Обозначение типа СИ | СПЕЦЗАЩИТА ВИТ |
| Изготовитель | "Hengshui Bodefu Instrument Co., Ltd.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 22.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гигрометры психрометрические СПЕЦЗАЩИТА ВИТ (далее по тексту - гигрометры) предназначены для измерений температуры и относительной влажности окружающего воздуха в помещениях при помощи психрометрической таблицы.
Принцип действия гигрометров основан на определении относительной влажности окружающей среды по разности показаний «сухого» и «увлажненного» термометров при помощи психрометрической таблицы по ГОСТ Р 8.811-2012. Значение относительной влажности определяется по таблице как значение, которое находится на пересечении строки, которая соответствует показаниям «сухого» термометра и столбца, который соответствует разности показаний «сухого» и «увлажненного» термометров. Принцип действия термометров гигрометра основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.

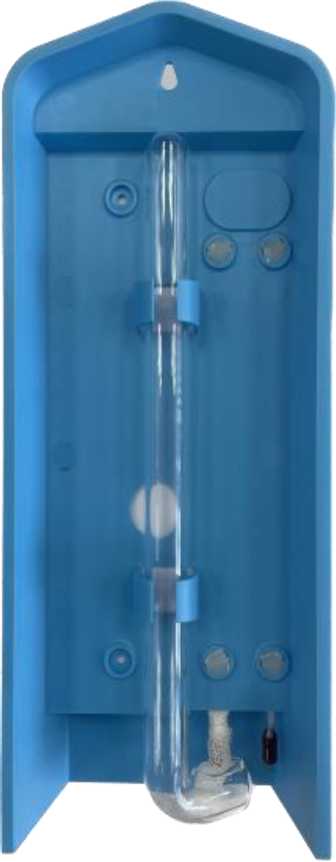

Конструктивно гигрометры выполнены в виде пластмассового корпуса, на лицевой стороне которого расположены два стеклянных термометра со шкалой - «сухой» и «увлажненный». Шкальные пластины изготовлены из полистирола и приклеены к корпусу. В качестве термометрической жидкости у термометров используется толуол, окрашенный в красный цвет. Справа от термометров на корпусе гигрометров расположена психрометрическая таблица, рассчитанная для скорости аспирации воздуха в диапазоне от 0,5 до 1,0 м/с. На тыльной стороне корпуса гигрометров расположен сменный стеклянный резервуар (питатель), необходимый для постоянного смачивания при помощи фитиля «увлажненного» термометра.
Гигрометры психрометрические СПЕЦЗАЩИТА ВИТ имеют одно исполнение: ВИТ-2.
Общий вид гигрометров с указанием места нанесения заводского номера представлен на рисунке 1.

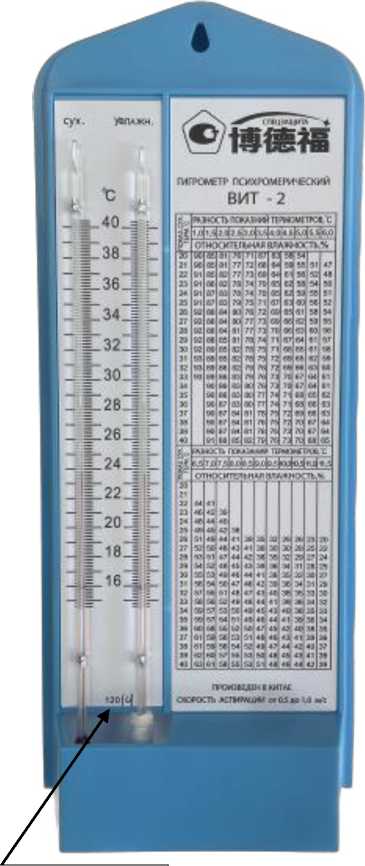

Рисунок 1 - Общий вид гигрометров психрометрических СПЕЦЗАЩИТА ВИТ исполнения ВИТ-2 с указанием места нанесения заводского номера
Место нанесения заводского номера
Заводской номер в виде обозначения, состоящего из арабских цифр, наносится на лицевую часть пластмассового корпуса гигрометра способом, принятым у Изготовителя. Конструкция гигрометров позволяет нанести знак поверки на средство измерений.
Пломбирование гигрометров не предусмотрено.
Метрологические и основные технические характеристики гигрометров приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры «сухого» и «увлажненного» термометров, °С | от +15 до +40 |
| Цена деления шкалы, °С | 0,2 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 |
| Диапазон измерений относительной влажности, % (в зависимости от температуры окружающей среды): - от +20 °С до +23 °С включ. - св. +23 °С до +26 °С включ. - св. +26 °С до +40 °С | от 54 до 90 от 40 до 90 от 20 до 90 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности при скорости аспирации от 0,5 до 1 м/с (при температуре «сухого» термометра), % - от +15 °С до +30 °С включ. - св. +30 °С до +40 °С включ. | ±6 ±5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | 290x120x50 |
| Масса гигрометра с незаполненным водой резервуаром, г, не более | 200 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +15 до +40 от 20 до 90 |
| Средняя наработка до отказа, ч, не менее | 20000 |
| Средний срок службы, лет, не менее | 8 |
наносится на лицевую часть пластмассового корпуса гигрометра, а также на титульный лист паспорта и Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Гигрометр психрометрический | СПЕЦЗАЩИТА ВИТ, исполнение ВИТ-2 | 1 шт. |
| Стеклянный резервуар (питатель) | - | 1 шт. |
| Фитиль | - | 1 шт. |
| Индивидуальная упаковка | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 5 Руководства по эксплуатации.
ГОСТ Р 8.811-2012 ГСИ. Таблицы психрометрические. Построение, содержание, расчетные соотношения;
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия «Hengshui Bodefu Instrument Co., Ltd.», Китай.
