| Номер в госреестре | 90843-23 |
| Наименование СИ | Счетчики газа мембранные |
| Обозначение типа СИ | С Т |
| Изготовитель | "GAS SOUZAN" Ind. & Manu. Co., Иран |
| Год регистрации | 2023 |
| Срок свидетельства | 22.12.2028 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа мембранные С Т (далее - счетчики) предназначены для измерения объема природного и других неагрессивных газов, приведенного к температуре плюс 20 °С.
Счетчики газа состоят из стального корпуса с двумя патрубками, измерительного механизма и отсчетного устройства. Поток газа, протекающий через счетчик, создает перепад давлений между входом и выходом счетчика, который приводит в движение измерительный механизм. Возвратно-поступательное движение мембран, камер измерительного механизма с помощью кинематической передачи преобразуется во вращательное, которое передается на восьмиразрядное роликовое отсчетное устройство.
Для предотвращения обратного хода измерительного механизма в кривошипном механизме предусмотрен предохранительный штифт. Измерительные мембраны изготовлены из синтетических материалов.
Приведение измеренного объема газа к температуре плюс 20 °С осуществляется с помощью биметаллического устройства температурной компенсации, которое изменяет объем измерительных камер.
Счетчики имеют типоразмеры G4C Т, G6C Т в зависимости от диапазона измерений объемного расхода газа.
К счетчикам может быть подключен низкочастотный датчик импульсов для дистанционной передачи информации.
Структура условного обозначения счетчиков: G[1]C Т, где:
[1] - значения номинального расхода: 4 или 6 м3/ч.
Общий вид основных исполнений счетчика представлен на рисунке 1.
Заводской номер, включающий от 8 до 14 цифр, и знак утверждения типа наносятся на циферблат отсчетного устройства методом термопечати. Место нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на пломбу. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.
типоразмер G4C Т
типоразмер G6C Т
Рисунок 1 - Общий вид

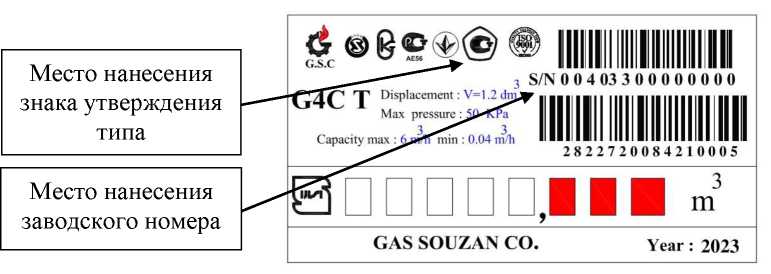

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Место нанесения знака поверки
Рисунок 3 - Схема пломбировки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Типоразмер | G4C Т | G6C Т |
| Минимальный расход газа Q мин, м3/ч | 0,04 | 0,06 |
| Номинальный расход газа Q ном, м3/ч | 4 | 6 |
| Максимальный расход газа Q макс, м3/ч | 6 | 10 |
| Пределы допускаемой относительной основной погрешности измерения объема газа, приведенного к температуре плюс 20 °С, %: - в диапазоне объемных расходов Qмин < Q < 0,1- Qном - в диапазоне объемных расходов 0,1 Qном < Q < Qмакс | ±3 ±1,5 | |
| Пределы допускаемой относительной дополнительной погрешности измерения объема газа, приведенного к температуре плюс 20 °С, вызванной изменением температуры измеряемой среды от нормальных условий на 10 °С, % | ±0,5 | |
| Порог чувствительности, м3/ч, не более | 0,008 | 0,008 |
| Нормальные условия измерений: - температура измеряемой среды, °С | от +15 до +25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Типоразмер | G4C Т | G6C Т |
| Измеряемая среда | природный, нес сухие неагре | )тяной и другие ссивные газы |
| Циклический объем, дм3 | 1,2 | 3 |
| Емкость отсчетного устройства, м3 | 99999,999 | |
| Цена деления младшего разряда, дм3 | 0,2 | |
| Потеря давления при Q макс, Па, не более | 200 | |
| Температура измеряемой среды, °С | от -25 до +50 | |
| Давление измеряемой среды, кПа | 5 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +60 до 95 при температуре +35 °С от 84,0 до 106,7 | |
| Максимальное рабочее давление, кПа, не более | 50 | |
| Присоединительная резьба, дюйм | 1 1/4 | |
| Габаритные размеры, мм, не более: - высота - длина - ширина | 222 195 160 | 258 316 200 |
| Расстояние между осями присоединительных штуцеров, мм | 110 | 225 |
| Масса, кг, не более | 2,6 | 4,4 |
| Средняя наработка на отказ, ч | 80 | 000 |
| Средний срок службы, лет | 24 | |
наносится на циферблат механического отсчетного устройства методом термопечати и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик газа мембранный | С Т | 1 шт. |
| Упаковочная коробка | _ | 1 шт. |
| Паспорт | _ | 1 экз. |
| Комплект монтажных частей* | _ | 1 шт. |
| * Поставляется по заказу. | ||
приведены в разделе «Устройство и работа» паспорта.
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Счетчики газа мембранные С Т. Стандарт предприятия 199/3.
