| Номер в госреестре | 90844-23 |
| Наименование СИ | Ключи моментные предельные |
| Обозначение типа СИ | THORVIK |
| Изготовитель | MATATAKITOYO TOOL CO., LTD., Тайвань |
| Год регистрации | 2023 |
| Срок свидетельства | 22.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи моментные предельные THORVIK (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой или с правой и левой резьбой.
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки, шкалы с указателем задаваемого крутящего момента, фиксатора, предельного механизма, головки с трещоточным механизмом, присоединительным квадратом с шариковым фиксатором или внутренним прямоугольником.
Ключи выпускаются в 34 модификациях: TH912630, TH9121080, TH91220110, TH141840210, THBD91215, THBD912630, THBD91220110, THBD141840210, THBD141870350, THBD141875450, THBD2028100800, THBD20283001500, TWM14630, TWM38630,
TWM3820110, TWM1240210, TWM1270350, TWM34100500, TWM34140700, TWM34140980, TWM1140980, TWM13001500, TWM14002000, TWBDM1415, TWBDM14630, TWBDM3820110, TWBDM1240210, TWBDM1270350, TWBDM3475450, TWBDM34100800, TWBDM343001500, TWBDM13001500, TWBDM14002000, TWBDM1126003000, которые отличаются диапазоном измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, размером присоединительного элемента и пределами допускаемой относительной погрешности измерения крутящего момента силы.
Ключи модификаций TH и TWM выпускаются с правой резьбой, а модификации THBD и TWBDM с правой и левой резьбой.
Пломбирование ключей не производится, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией ключей.
Заводской номер ключей в числовом формате указывается методом печати на маркировочной наклейке или методом гравировки, и располагается на корпусе ключа.
Нанесение знака поверки на средство измерений не предусмотрено.

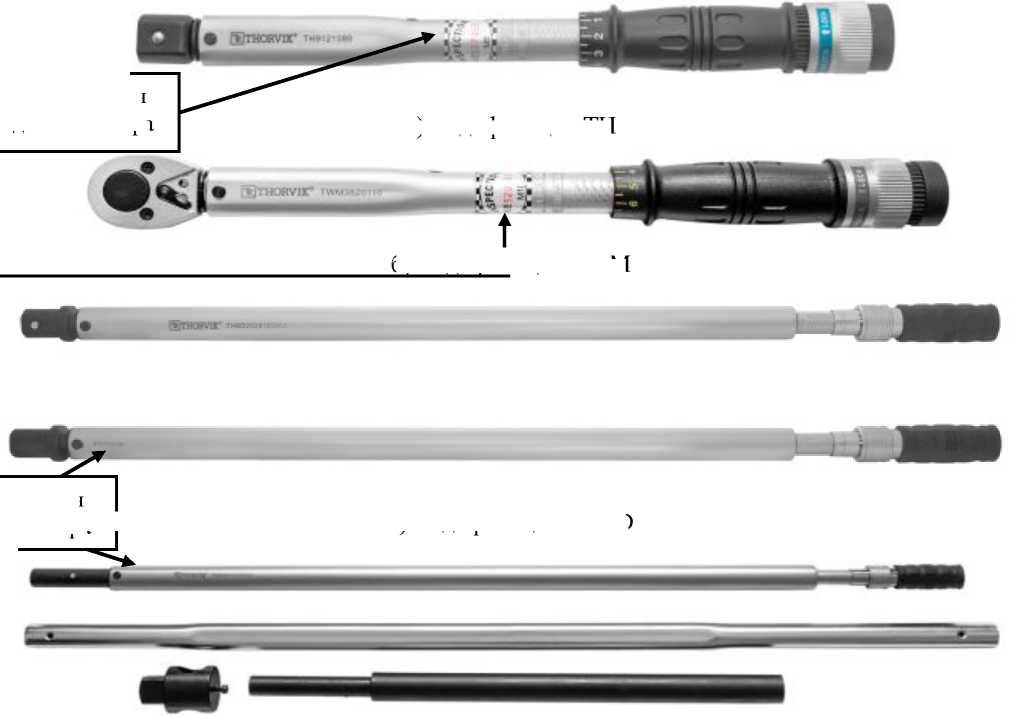

Общий вид ключей моментных предельных THORVIK и место нанесения заводского номера представлен на рисунке 1.
а) модификация TH
г) модификация TWBDM
Рисунок 1 - Общий вид ключей моментных предельных THORVIK и место нанесения заводского номера
Место нанесения заводского номера
Места-нанесения заводского номера
б) модификация TWM
в) модификация THBD
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон измерений крутящего момента силы, Н-м | Цена деления шкалы, Н>м | Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | |
| По часовой стрелке | Против часовой стрелки | |||
| TH912630 | от 6 до 30 | 0,2 | ±4 | - |
| TH9121080 | от 10 до 80 | 0,5 | ||
| TH91220110 | от 20 до 110 | 0,5 | ||
| TH141840210 | от 40 до 210 | 1,0 | ||
| THBD91215 | от 1 до 15 | 0,05 | ±4 | ±6 |
| THBD912630 | от 6 до 30 | 0,2 | ||
| THBD91220110 | от 20 до 110 | 0,5 | ||
| THBD141840210 | от 40 до 210 | 1,0 | ||
| THBD141870350 | от 70 до 350 | 1,0 | ||
| THBD141875450 | от 75 до 450 | 2,5 | ||
| THBD2028100800 | от 100 до 800 | 5,0 | ||
| THBD20283001500 | от 300 до 1500 | 10,0 | ||
| TWM14630 | от 6 до 30 | 0,2 | ±4 | - |
| TWM38630 | от 6 до 30 | 0,2 | ||
| TWM3820110 | от 20 до 110 | 0,5 | ||
| TWM1240210 | от 40 до 210 | 1,0 | ||
| TWM1270350 | от 70 до 350 | 1,0 | ||
| TWM34100500 | от 100 до 500 | 2,5 | ||
| TWM34140700 | от 140 до 700 | 2,5 | ||
| TWM34140980 | от 140 до 980 | 7,0 | ||
| TWM1140980 | от 140 до 980 | 7,0 | ||
| TWM13001500 | от 300 до 1500 | 10,0 | ||
| TWM14002000 | от 400 до 2000 | 10,0 | ||
| TWBDM1415 | от 1 до 5 | 0,05 | ±4 | ±6 |
| TWBDM14630 | от 6 до 30 | 0,2 | ||
| TWBDM3820110 | от 20 до 110 | 0,5 | ||
| TWBDM1240210 | от 40 до 210 | 1,0 | ||
| TWBDM1270350 | от 70 до 350 | 1,0 | ||
| TWBDM3475450 | от 75 до 450 | 2,5 | ||
| TWBDM34100800 | от 100 до 800 | 5,0 | ||
| TWBDM343001500 | от 300 до 1500 | 10,0 | ||
| TWBDM13001500 | от 300 до 1500 | 10,0 | ||
| TWBDM14002000 | от 400 до 2000 | 10,0 | ||
| TWBDM1126003000 | от 600 до 3000 | 10,0 | ||
Таблица 2 - Основные технические характеристики
| Модификация | Размер присоединительного квадрата / прямоугольника, мм (дюйм) | Масса, кг, не более | Длина, мм, не более |
| TH912630 | 9x12 | 0,51 | 340 |
| TH9121080 | 9x12 | 0,565 | 370 |
| TH91220110 | 9x12 | 0,545 | 370 |
| TH141840210 | 14x18 | 0,57 | 370 |
| THBD91215 | 9x12 | 0,33 | 190 |
| THBD912630 | 9x12 | 0,36 | 217 |
| THBD91220110 | 9x12 | 0,97 | 405 |
| THBD141840210 | 14x18 | 1,26 | 455 |
| THBD141870350 | 14x18 | 1,44 | 526 |
| THBD141875450 | 14x18 | 2,97 | 758 |
| THBD2028100800 | 20x28,5 | 5,75 | 961 |
| THBD20283001500 | 20x28,5 | 5,97 | 1787 |
| TWM14630 | 6,35 (1/4) | 0,74 | 295 |
| TWM38630 | 9,5 (3/8) | 0,74 | 295 |
| TWM3820110 | 9,5 (3/8) | 0,96 | 380 |
| TWM1240210 | 12,5 (1/2) | 1,70 | 535 |
| TWM1270350 | 12,5 (1/2) | 2,54 | 650 |
| TWM34100500 | 19,05 (3/4) | 3,66 | 860 |
| TWM34140700 | 19,05 (3/4) | 5,94 | 1090 |
| TWM34140980 | 19,05 (3/4) | 6,46 | 1230 |
| TWM1140980 | 25,4 (1) | 6,46 | 1230 |
| TWM13001500 | 25,4 (1) | 11,58 | 1745 |
| TWM14002000 | 25,4 (1) | 14,00 | 2176 |
| TWBDM1415 | 6,35 (1/4) | 0,36 | 210 |
| TWBDM14630 | 6,35 (1/4) | 0,44 | 230 |
| TWBDM3820110 | 9,5 (3/8) | 1,12 | 435 |
| TWBDM1240210 | 12,5 (1/2) | 1,47 | 495 |
| TWBDM1270350 | 12,5 (1/2) | 1,62 | 560 |
| TWBDM3475450 | 19,05 (3/4) | 3,30 | 820 |
| TWBDM34100800 | 19,05 (3/4) | 7,08 | 997 |
| TWBDM343001500 | 19,05 (3/4) | 11,8 | 1698 |
| TWBDM13001500 | 25,4 (1) | 11,8 | 1745 |
| TWBDM14002000 | 25,4 (1) | 13,0 | 2170 |
| TWBDM1126003000 | 37,9 (1-1/2) | 26,0 | 3680 |
наносится типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ключ моментный предельный | THORVIK | 1 шт. |
| Паспорт | - | 1 экз. |
| Гарантийный талон | - | 1 шт. |
| Поверочный сертификат завода-изготовителя | - | 1 шт. |
| Пластиковый кейс | - | 1 шт. |
приведены в разделе 4 «Инструкция по эксплуатации» документов:
- «Паспорт. Ключи моментные предельные. TH912630 Ключ моментный предельный с посадочным размером 9*12 мм, 6-30 Нм; TH9121080 Ключ моментный предельный с посадочным размером 9*12 мм, 10-80 Нм; TH91220110 Ключ моментный предельный с посадочным размером 9*12 мм, 20-110 Нм; TH141840210 Ключ моментный предельный с посадочным размером 14*18 мм, 40-210 Нм»;
- «Паспорт. Ключи моментные предельные. THBD91215 Ключ моментный предельный двусторонний с посадочным размером 9*12 мм, 1-15 Нм; THBD912630 Ключ моментный предельный двусторонний с посадочным размером 9*12 мм, 6-30 Нм; THBD91220110 Ключ моментный предельный двусторонний с посадочным размером 9*12 мм, 20-110 Нм; THBD 141840210 Ключ моментный предельный двусторонний с посадочным размером 14*18 мм, 40210 Нм; THBD141870350 Ключ моментный предельный двусторонний с посадочным размером 14*18 мм, 70-350 Нм; THBD141875450 Ключ моментный предельный двусторонний с посадочным размером 14*18 мм, 75-450 Нм»;
- «Паспорт. Ключи моментные предельные. TWM14630 Ключ моментный предельный 1/4"DR, 6-30 Нм; TWM38630 Ключ моментный предельный 3/8"DR, 6-30 Нм; TWM3820110 Ключ моментный предельный 3/8"DR, 20-110 Нм; TWM1240210 Ключ моментный предельный 1/2"DR, 40-210 Нм; TWM1270350 Ключ моментный предельный 1/2"DR, 70-350 Нм; TWM34100500 Ключ моментный предельный 3/4"DR, 100-500 Нм; TWM34140700 Ключ моментный предельный 3/4"DR, 140-700 Нм; TWM34140980 Ключ моментный предельный 3/4"DR, 140-980 Нм; TWM Ключ моментный предельный 1"DR, 140-980 Нм»;
- «Паспорт. Ключи моментные предельные. TWM13001500 Ключ моментный предельный 1"DR, 300-1500 Нм; TWM14002000 Ключ моментный предельный 1"DR, 400-2000 Нм»;
- «Паспорт. Ключи моментные предельные. TWBDM1415 Ключ моментный предельный двусторонний 1/4"DR, 1-5 Нм; TWBDM14630 Ключ моментный предельный двусторонний 1/4"DR, 6-30 Нм; TWBDM3820110 Ключ динамометрический двусторонний 3/8"DR, 20-110 Нм;
TWBDM1240210 Ключ моментный предельный двусторонний 1/2"DR, 40-210 Нм;
TWBDM1270350 Ключ моментный предельный двусторонний 1/2"DR, 70-350 Нм;
TWBDM3475450 Ключ моментный предельный двусторонний 3/4"DR, 75-450 Нм;
TWBDM34100800 Ключ моментный предельный двусторонний 3/4"DR, 100-800 Нм»;
- «Паспорт. Ключи моментные предельные. TWBDM343001500 Ключ моментный предельный двусторонний 3/4"DR, 300-1500 Нм; TWBDM13001500 Ключ моментный предельный двусторонний 1"DR, 300-1500 Нм; TWBDM14002000 Ключ моментный предельный двусторонний 1"DR, 400-2000 Нм; TWBDM1126003000 Ключ моментный предельный двусторонний 1-1/2"DR, 600-3000 Нм».
- «Паспорт. Ключи моментные предельные. THBDM2028100800 Ключ моментный предельный двусторонний с посадочным размером 20*28,5 мм, 100-800 Нм; THBD20283001500 Ключ моментный предельный двусторонний с посадочным размером 20*28,5 мм, 300-1500 Нм».
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г. № 1794;
«Стандарт предприятия. Ключи моментные предельные THORVIK».
