| Номер в госреестре | 90847-23 |
| Наименование СИ | Датчики метеорологической дальности видимости |
| Обозначение типа СИ | ДМДВ-5 |
| Изготовитель | Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 22.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики метеорологической дальности видимости ДМДВ-5 (далее - датчики ДМДВ-5) предназначены для автоматических измерений метеорологической оптической дальности (далее - МОД).
Конструктивно датчики ДМДВ-5 построены по блочному принципу и состоят из измерительного блока, интерфейсного блока, кронштейна для установки. Измерительный блок состоит из излучателя и приемника, закрепленных напротив, и измерительного контроллера. Излучатель состоит из инфракрасного светодиода, стабилизатора интенсивности светодиода. Приемник представляет собой фотодиод с усилителем, оптическим фильтром, стабилизатором интенсивности фотодиода, контроллером. В излучателе и приемнике линзы защищены от осадков козырьками. Интерфейсный блок состоит из модуля питания, модуль обработки данных, модуля связи.
Датчики ДМДВ-5 имеют две модификации: мод. ДПША 414624.005 и мод. ДПША 414624.006, которые отличаются друг от друга значениями диапазонов измерений, пределами допускаемой относительной погрешности измерений МОД, техническими характеристиками (габаритные размеры, значения потребляемой мощности).
Принцип действия датчиков ДМДВ-5 основан на измерении интенсивности рассеянного в атмосфере излучения. Интенсивность рассеянного излучения обратно пропорциональна МОД. Интенсивность рассеянного излучения измеряется и преобразуется в данные МОД встроенным программным обеспечением. Далее данные МОД передаются в интерфейсный блок на обслуживающий терминал (персональный компьютер) или в линию связи.
Датчики ДМДВ-5 работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией имеется последовательный интерфейс RS-485.

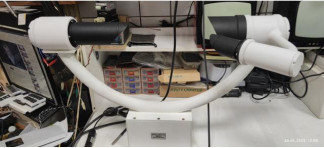

Общий вид датчиков ДМДВ-5 представлен на рисунке 1.
Нанесение знака поверки на датчики ДМДВ-5 не предусмотрено. Заводской номер, состоящий из 8 арабских цифр, наносится на корпус в виде наклейки. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
Пломбирование датчиков ДМДВ-5 не предусмотрено.

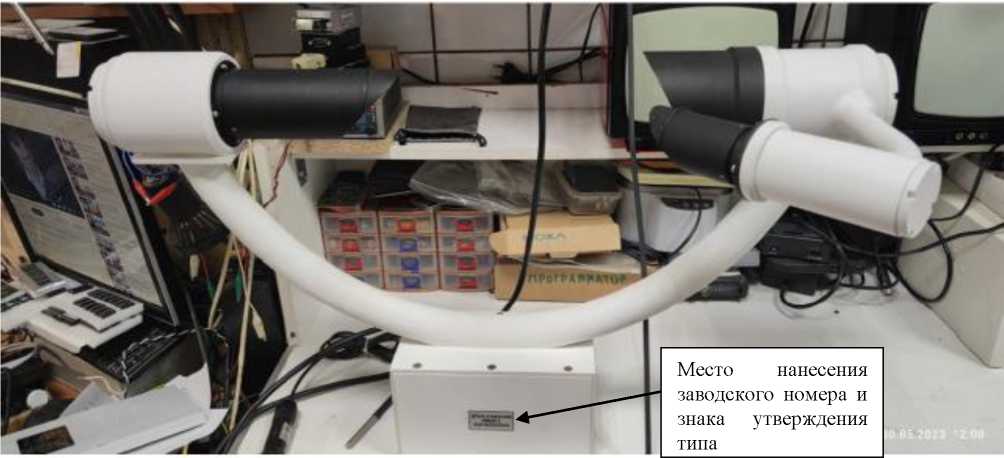

Рисунок 1 - Общий вид датчиков ДМДВ-5 с указанием места нанесения знака утверждения типа, заводского номера
Датчики ДМДВ-5 имеют встроенное программное обеспечение (далее - ПО) «DMDV-5.hex», которое обеспечивает прием и обработку измерительной информации, передачу данных в линию связи датчика ДМДВ-5. Программное обеспечение «DMDV-5.hex» является метрологически значимым. Автономное ПО «ГМП-26» обеспечивает прием, обработку, анализ результатов измерений, создание сообщений с данными, проверку состояния и управление датчиком ДМДВ-5. Автономное ПО не является метрологически значимым.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование встроенного ПО | DMDV-5.hex |
| Номер версии (идентификационный номер) ПО | v.2.5.x* |
| Идентификационное наименование автономного ПО | ГМП-26 |
| Номер версии (идентификационный номер) ПО | v.3.12.12 |
| * v.2.5. - метрологически значимая часть ПО х - метрологически незначимая часть ПО | |
Уровень защиты программного обеспечения «средний» в соответствии с рекомендацией Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Диапазон измерений метеорологической оптической дальности, м | мод. ДПША 414624.006 | мод. ДПША 414624.005 |
| от 10 до 20 000 | от 10 до 10 000 | |
| Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, % -в диапазоне от 10 до 10 000 м включ. -в диапазоне св. 10 000 до 20 000 м | ± 10 ± 20 | ± 10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| мод. ДПША 414624.006 | мод. ДПША 414624.005 | |
| Габаритные размеры, мм, не более: -высота -ширина -глубина | 730 445 320 | 710 250 175 |
| Напряжение питания, В | 24 | |
| Потребляемая мощность, Вт, не более | 16 | 6 |
| Интерфейсы связи | RS-485 | |
| Масса, кг, не более | 10 | |
| Условия эксплуатации: -температура воздуха, °C -относительная влажность воздуха, % | от -50 до +60 до 100 | |
| Средняя наработка до отказа, ч, не менее | 20000 | |
| Средний срок службы, лет | 10 | |
наносится на корпус датчиков ДМДВ-5 в виде наклейки и на титульный лист формуляра типографским способом.
Таблица 4 - Комплектность датчиков метеорологической дальности видимости ДМДВ-5
| Наименование | Обозначение | Количество |
| Датчик метеорологической дальности видимости | ДМДВ-5 | 1 шт. |
| Руководство по эксплуатации | ДПША 414624.006РЭ | 1 экз. |
| Формуляр | ДПША 414624.006ФО | 1 экз. |
приведены в РЭ «Датчики метеорологической дальности видимости ДМДВ-5», раздел «Устройство и работа ДМДВ-5».
Технические условия «Датчики метеорологической дальности видимости ДМДВ-5» ДПША 414624.006ТУ;
Государственная поверочная схема для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г.№ 1556.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
