| Номер в госреестре | 90855-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LMZB1-10 |
| Изготовитель | "Dalian No.1 Instrument Transformer Co., Ltd.", Китай |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LMZB1-10 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы по принципу конструкции - шинные, по виду изоляции - с литой изоляцией.
Первичной обмоткой трансформаторов служит шина или кабель токопровода. Магнитопровод и вторичные обмотки трансформаторов заключены в литой корпус, изготовленный на основе эпоксидного компаунда с полимеризацией при повышенной температуре. Выводы вторичных обмоток размещены у основания трансформаторов.
К трансформаторам данного типа относятся трансформаторы с зав. № 22090077010001,
22090077010002, 22090077010003, 22090077010004, 22090077010005, 22090077010006,
22090077020001, 22090077020002, 22090077020003, 22090077020004, 22090077020005,
22090077020006, 22090077020007, 22090077020008, 22090077020009, 22090077020010,
22090077020011, 22090077020012, 22090077030001, 22090077030002, 22090077030003,
22090077030004, 22090077030005, 22090077030006, 22090077030007, 22090077030008,
22090077030009, 22090077030010, 22090077030011, 22090077030012.
Общий вид трансформаторов и места пломбирования представлены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер трансформатора нанесен типографическим способом на самоклеящуюся информационную табличку (шильд) на корпусе.

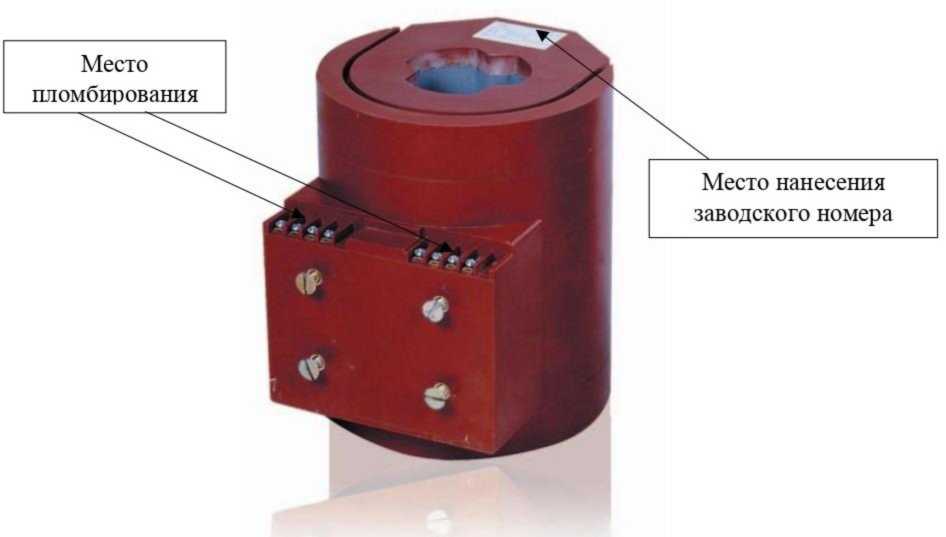

Рисунок 1 - Общий вид трансформатора тока LMZB1-10, обозначение места пломбировки от несанкционированного доступа и места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение | ||
| Заводские номера | 22090077030001 | 22090077010001 | 22090077020001 |
| 22090077030002 | 22090077010002 | 22090077020002 | |
| 22090077030003 | 22090077010003 | 22090077020003 | |
| 22090077030004 | 22090077010004 | 22090077020004 | |
| 22090077030005 | 22090077010005 | 22090077020005 | |
| 22090077030006 | 22090077010006 | 22090077020006 | |
| 22090077030007 | 22090077020007 | ||
| 22090077030008 | 22090077020008 | ||
| 22090077030009 | 22090077020009 | ||
| 22090077030010 | 22090077020010 | ||
| 22090077030011 | 22090077020011 | ||
| 22090077030012 | 22090077020012 | ||
| Год выпуска | 2022 | ||
| Номинальное напряжение, кВ | 10 | ||
| Наибольшее рабочее напряжение, кВ | 12 | ||
| Номинальный первичный ток, А | 4000 | ||
| Номинальный вторичный ток, А 1S1-1S2 | 1 | 1 | 1 |
| 2S1-2S2 | 1 | 1 | 1 |
| 3S1-3S2 | 1 | 1 | - |
Продолжение таблицы 1
| Класс точности 1S1-1S2 2S1-2S2 3S1-3S2 | 0,5 5PR 5PR | 0,5S 0,5 5PR | 0,5S 5PR - |
| Номинальная частота переменного тока, Гц | 50 | ||
| Номинальная вторичная нагрузка вторичных обмоток, В-А 1S1-1S2 2S1-2S2 3S1-3S2 | 5 15 15 | 5 5 15 | 5 30 - |
| Номинальная предельная кратность вторичных обмоток для защиты | 20 | 30 | 30 |
| Номинальных коэффициент безопасности приборов вторичных обмоток для измерений | 5 | ||
| Примечание: 1. Обмотки трансформатора с классами точности 0,5 и 0,5S являются измерительными обмотками согласно ГОСТ 7746-2015; 2. Обмотки трансформатора с классами точности 5PR являются защитными обмотками согласно ГОСТ Р МЭК 61869-2-2015. | |||
Таблица 2 - Технические характеристики
| Наименование параметра | Значение |
| Срок службы до списания, лет | 30 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -5 до +40 |
| Габаритные размеры, мм: - высота, не более | 295 |
| - ширина, не более | 260 |
| - глубина, не более | 260 |
| Масса, кг, не более | 36 |
на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | LMZB1-10 | 30 шт. |
| Паспорт | - | 30 шт. |
| Инструкция по установке, эксплуатации и техническому обслуживанию | - | 1 экз. |
приведены в разделе «Введение» в инструкции по установке, эксплуатации и техническому обслуживанию.
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации.
Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам».
| Зарегистрировано поверок | 30 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
