Комплексы программно-технические телемеханики iSMS, 90856-23

Назначение

Комплексы программно-технические телемеханики iSMS (далее по тексту - ПТК) предназначены для измерений времени в шкале времени UTC(SU), сбора, обработки и хранения данных, полученных с приборов учета и устройств телемеханики, формирования и выдачи команд телеуправления и телерегулирования, а также для передачи данных во внешние информационные системы.

Описание

ПТК являются промышленными контроллерами с непрерывным режимом работы, содержащими в себе процессор, оперативную память, встроенный жесткий диск (HDD, SSD), энергонезависимые часы и интерфейсы ввода-вывода, встроенные средства управления, средства самодиагностики (при включении и в рабочем режиме).

ПТК применяется для управления текущим состоянием энергосистемы. ПТК может быть структурным элементом информационно-вычислительной системы телемеханики и диспетчеризации с центральным сбором, обработкой, отображением данных, а также устройством сбора и передачи данных со счетчиков электроэнергии (далее по тексту - УСПД) на электрических подстанциях, электростанциях, объектах жилищно-коммунальных хозяйств и других объектах энергетики.

Принцип действия ПТК при измерении времени заключается в формировании собственной шкалы времени (далее - ШВ) и её синхронизации со шкалой UTC(SU) по протоколу NTP.

ПТК осуществляет функции контроллера телемеханики:

- обмен данными по протоколам МЭК 870-5-101, МЭК 60870-5-103, МЭК 870-5-104, Modbus/RTU, Modbus/TCP, МЭК 61850;

- спорадический и циклический опрос всех направлений телемеханики с минимальным временем цикла не более 1 секунды;

- ведение баз данных, содержащих информацию поступающую с приборов учета и устройств телемеханики;

- достоверизация входных данных по физическим пределам, периоду обновления, сигналам неисправности устройств;

- масштабирование входных данных;

- прием и ретрансляция команд телеуправления и телерегулирования;

- сбор статистики о работе устройств телемеханики;

- возможность запрещения обработки всех параметров от устройств;

- контроль серверного и коммуникационного оборудования, оборудования телемеханики, программного обеспечения.

ПТК выполняет функции УСПД:

автоматический регламентный сбор результатов измерений со счетчиков электроэнергии с использованием цифровых интерфейсов Ethernet, RS-485;

- ведение «Журнала событий»

- сбор и хранение данных в «Журнале событий» о состоянии опрашиваемых счетчиков электроэнергии;

- предоставление доступа к результатам измерений и к данным о состоянии опрашиваемых счетчиков электроэнергии;

- аппаратную и программную защиту от несанкционированного изменения параметров и любого изменения данных ПТК;

- синхронизацию (коррекцию) времени в ПТК от внешних NTP-серверов или от систем верхнего уровня;

- синхронизацию времени ЦИУ (цифровых измерительных устройств), счетчиков, МИП по внутренним часам ПТК;

- ведение календаря (число, месяц, год), отсчет текущего астрономического времени (секунды, минуты, часы);

- самодиагностику с фиксацией результатов в «Журнале событий»

- автоматическую фиксацию в «Журнале событий» времени и даты наступления следующих событий:

- ввод расчетных коэффициентов измерительных каналов (коэффициентов трансформации измерительных трансформаторов тока и напряжения);

- попыток несанкционированного доступа;

- связей с ПТК, приведших к каким-либо изменениям данных;

- перезапусков ПТК;

- результатов самодиагностики;

- отключения питания.

- хранение суточных данных о тридцатиминутных приращениях электропотребления (выработки) по каждому каналу, а также электропотребление (выработку) за месяц по каждому каналу не менее 45 суток;

- защита от несанкционированного доступа в аппаратной части и программноинформационном обеспечении;

- передача данных коммерческого и технического учета отпуска (потребления) электроэнергии от счетчиков электрической энергии на верхний (серверный) уровень;

- возможность использования встроенного WEB-сервера, реализующего протокол TCP/IP;

- возможность отключения (включения) потребителей с помощью внешних модулей управления, либо командой управления в протоколе обмена с прибором учета;

- возможность ограничения предельной мощности нагрузки потребителей с помощью внешних модулей управления, либо командой управления в протоколе обмена с прибором учета;

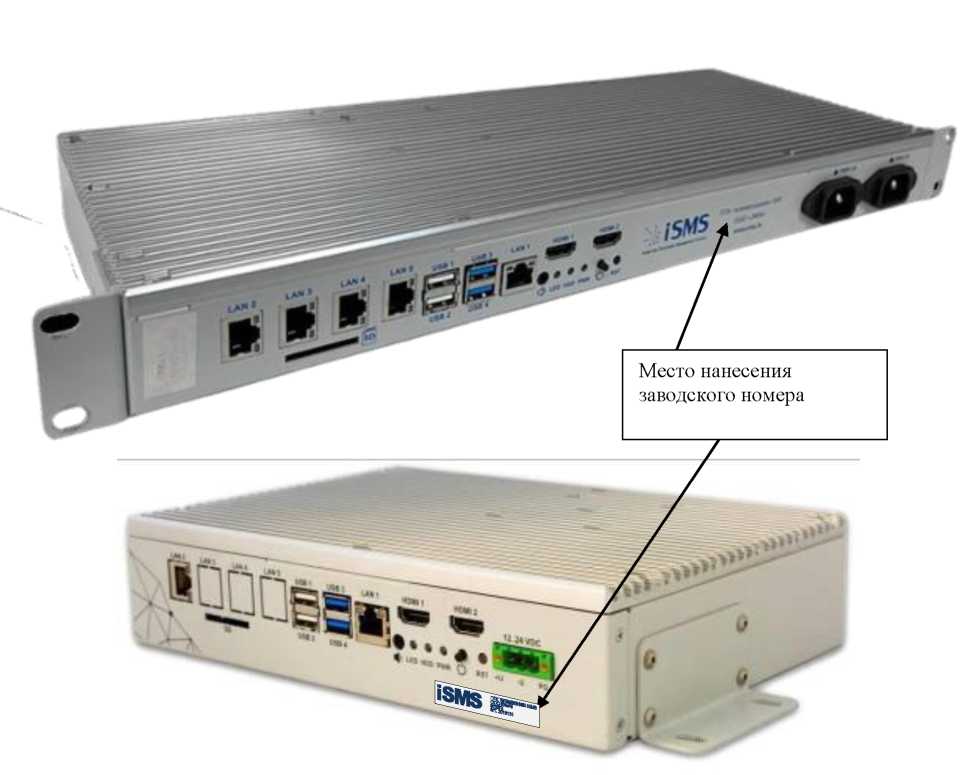

Внешний вид и место нанесения заводского номера ПТК изображен на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Внешний вид и место нанесения заводского номера

Заводской номер в формате цифрового обозначения указывается в паспорте и наносится на корпус ПТК методом шелкографии или гравировкой. Нанесение знака поверки на средство измерений не предусмотрено.

Код заказа ПТК: iSMS-A-B-C-D-E-F-G

Структура кода заказа iSMS представлена в таблице 1.

Таблица 1 - Структура кода заказа iSMS

Программное обеспечение

Программное обеспечение (далее - ПО) состоит из системного ПО (далее - СПО) и прикладного ПО (далее - ППО). СПО является встроенной операционной системой Astra Linux, которая обеспечивают управление компонентами ПТК. СПО предоставляет возможность исполнения ППО, осуществляет, выполняет обмен с внешними системами по каналам связи Ethernet, обеспечивает функции измерения времени.

ППО выполняет сбор данных с приборов учета и устройств телемеханики, формирование и выдачу команд телеуправления и телерегулирования.

Идентификационные данные метрологически значимой части СПО и модуля синхронизации ППО приведены в таблице 2.

Таблица 2 - Идентификационные данные метрологически значимой части СПО и модуля

синхронизации 1ИЮ___________________________________________________________

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

В таблицах 3 и 4 приведены метрологические и технические характеристики.

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Комплектность

Таблица 5 - Комплектность

Сведения о методах измерений

приведены в р. 2 «Комплексы программно-технические телемеханики iSMS. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 4012-0840-11845155-2013 Комплексы программно-технические телемеханики iSMS.

Технические условия.
