Автоцистерны Рустрак, 90857-23

Назначение

Автоцистерны Рустрак (далее - автоцистерны или АЦ) являются транспортными мерами полной вместимости (далее ТМ) и предназначены для измерения объема светлых нефтепродуктов, транспортирования, временного хранения и механизированной заправки объектов.

Описание

Принцип действия АЦ основан на заполнении нефтепродуктом до указателя уровня топлива, соответствующего определенному объему. Слив осуществляется при помощи насоса или самотеком.

АЦ представляют собой, установленную на шасси, сварную металлическую емкость, оборудованную заливными горловинами (расширительными отсеками) прямоугольного сечения с указателем уровня топлива и дыхательными клапанами; волнорезами; технологическим шкафом с размещенным в нем устройством для слива топлива самотеком; самовсасывающим центробежным насосом (по заказу), счетчиком жидкости с топливораздаточным рукавом и заправочным пистолетом (по заказу), пеналами для напорно-всасывающих рукавов и ящиком для размещения запасных частей.

АЦ выпускаются в двух модификациях: Рустрак-АЦ-4389-6 и Рустрак-АЦ-5389-6, которые отличаются типом применяемого шасси и полной массой.

АЦ дополнительно могут комплектоваться узлом выдачи топлива (далее УВТ), предназначенным для измерения объема нефтепродукта при заправке объектов. УВТ устанавливается в ящике, расположенном на шасси, и комплектуется одним или несколькими счетчиками жидкости СЖ-ППО-40 (Государственные реестр № 59916-15).

АЦ окрашены в оранжевый цвет, на задней и боковых панелях располагаются надписи «ОГНЕОПАСНО», информационные знаки и устройства, обозначающие транспортное средство, перевозящее опасный груз.

На горловине АЦ при помощи клепок устанавливается маркировочная табличка с указанием сведений о модификации, производителе, дате изготовления и заводском номере. Заводской номер выполнен в виде буквенно-цифрового кода, наносится методом гравировки.

Фотографии общего вида АЦ представлены на рисунках 1-3, маркировочная табличка и место ее установки на рисунках 4 и 5, узел выдачи топлива (УВТ) представлен на рисунке 6, место пломбирования указателя уровня топлива от изменения положения, а также место нанесения знака поверки представлены на рисунке 7.

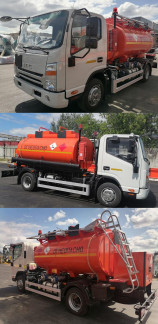

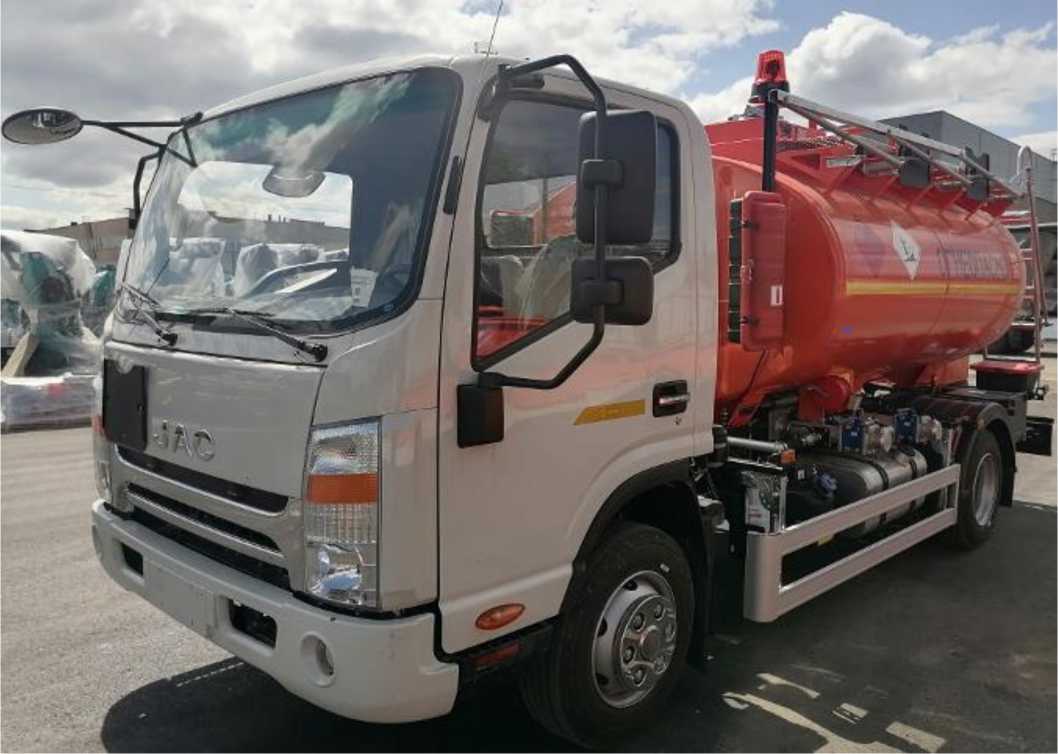

Рисунок 1 - Общий вид автоцистерн Рустрак.

■/Ы.

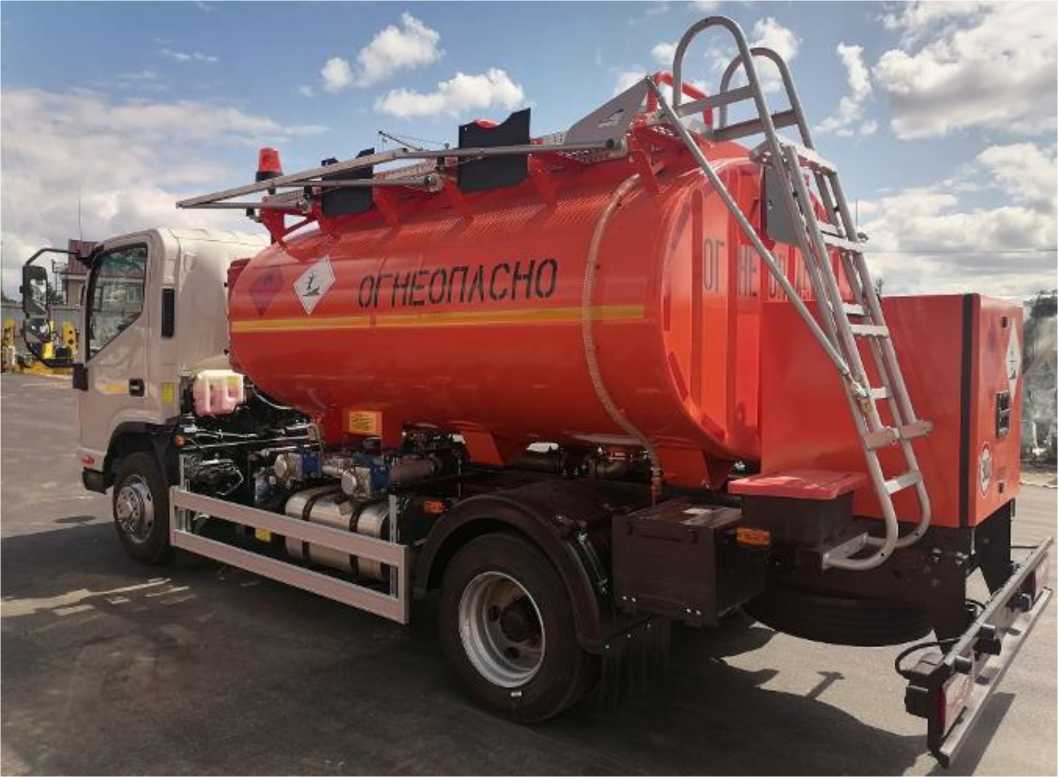

Рисунок 2 - Общий вид автоцистерн Рустрак.

Рисунок 3

Р ООО "РусТрак" ЕН[

- Общий вид автоцистерн Рустрак.

НАИМЕНОВАНИЕ ПРОДУКЦИИ

Дп-йцусгсррл Рустрж Мадн^нийцня?

от тс

ВМЕСТИМОСТЬ. ,1

МАГ€РИЛ/1 КОРПУСА

09Г2Е

КОРПУСА

IWftWifcHG ШПГКЕ ₽И УИК 171

ИСПЫТАТЕЛЬНОЕ ДАВЛЕНИЕ 0.04 ffb

1 ОТСЕК

2 ОТСЕК

ВНЕШНЕЕ РАСЧЕТНОЕ ДАВГЕНИЕ 0,013 НПа [||tfм[|нп ГА[[А и

РАСЧЁТНАЯ ТЕМПЕРАТУРА

ТЕОЖШИНПМ

ШИШ гс.<г

ГОД ИЗГОТОВЛЕНИЯ

ДАТА И ВИД ИСПЫТАНИЯ КЛЕЙМО ОТК

Маркировочная табличка Жг

Рисунок 4 - Образец маркировочной таблички

Рисунок 5 - Место установки маркировочной

таблички

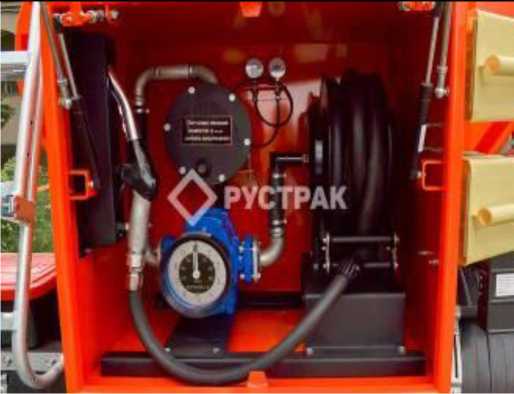

Рисунок 6 - Узел выдачи УВТ

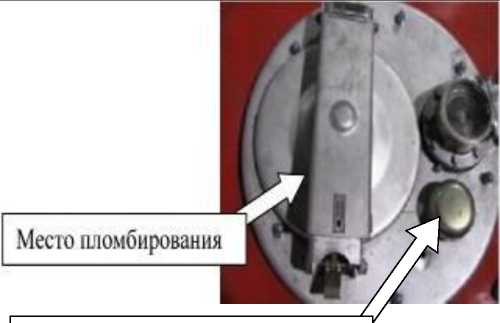

Место нанесения знака поверки

Рисунок 7 - Место пломбирования указателя уровня топлива и нанесения знака поверки

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность

Таблица 3 - Комплектность средства измерений.

Сведения о методах измерений

приведены в разделе 3.3 «Наполнение и слив» 4521-852883333-006-18 РЭ «Автоцистерны Рустрак. Руководство по эксплуатации»

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 4511.852883333.006-18 «Автоцистерны Рустрак» Технические условия.
