Номер в госреестре | 90859-23 |
Наименование СИ | Акселерометры промышленные |
Обозначение типа СИ | ЕСМА 15ХХ |
Изготовитель | Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА"), г. Пермь |
Год регистрации | 2023 |
Срок свидетельства | 25.12.2028 |
МПИ (интервал между поверками) | 3 года |
Описание типа | скачать |
Методика поверки | скачать |
Акселерометры промышленные ЕСМА 15ХХ (далее - акселерометр) предназначены для измерений ускорения.
Принцип действия акселерометров основан на преобразовании механических воздействий в электрические сигналы, пропорциональные воздействующему ускорению.
Конструктивно акселерометр представляют собой пьезокерамический чувствительный элемент, инерционную массу, электронную схему, разъём или кабельный вывод, заключённые в металлический корпус.
Акселерометры имеют модификации 151А100С, 151A100D, 151А500С, 151A500D, 152A20Z, 152А50, 152A50G, 152A50Z, 152А100, 152A100G, 152A100Z, , 153A25Z, 154AT20Z, 154АТ50С, 154AT50C/1, 154AT50D, 154AT50D/1, 154AT100C, 154AT100C/1, 154AT100D, 154AT100D/1, 156AT50Z, 156AT100Z, 157AT500.
Модификации различаются амплитудным и частотным диапазонами измерений, способом закрепления на объекте, наличием и расположением выходного соединителя, наличием встроенного датчика температуры, наличием электрической изоляции от корпуса акселерометра.
Модификации 151АХХХХ, 154АТХХХХХХ (кроме 154AT20Z), 157АТ500 в зависимости от заказа изготовляются со встроенным кабелем или разъемом.
Модификации 156ATXXXZ имеют три измерительных оси, 157АТ500 две.
Модификации 154АТХХХХ (кроме 154AT2OZ), 156ATXXXZ и 157AT500 оснащены встроенным датчиком температуры PtlOOO, модификации 154АТХХХХ/1 датчиком Pt100, а 154AT2OZ цифровым датчиком DS18B20.
Степень защиты от внешних воздействий IP65 для акселерометров с разъёмным соединением кабеля и IP67 для акселерометров с кабельным выводом.
Структура обозначений акселерометров (символы «Х» могут отсутствовать):
ХХХ
ХХХ
Дополнительное обозначение (до 3-х символов, могут отсутствовать):
D - соединитель сверху;
C - соединитель сбоку;
Z -встроенный кабель;
G - наличие электрической изоляции от корпуса;____________________
значение коэффициента преобразования, мВ/g (до 3-х символов)___________
Т - обозначение, определяющее наличие выхода по температуре_____________
код измеряемой физической величины: А - ускорение_________________________
порядковый номер разработки_______________________________________________
код применения: 5 - промышленные_____________________________________________
код выходного сигнала: 1 - со встроенной электроникой, напряжение
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом гравировки на корпус. Пломбирование акселерометров не предусмотрено.

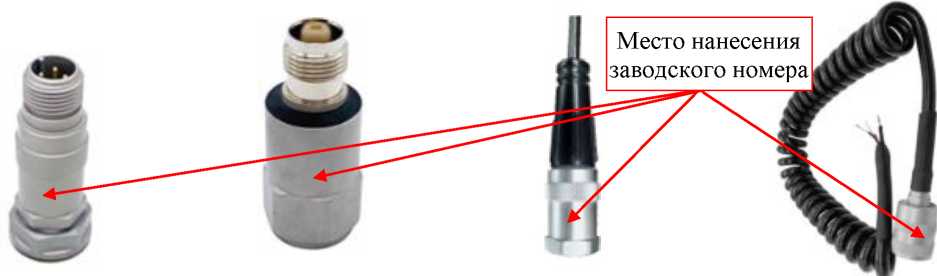

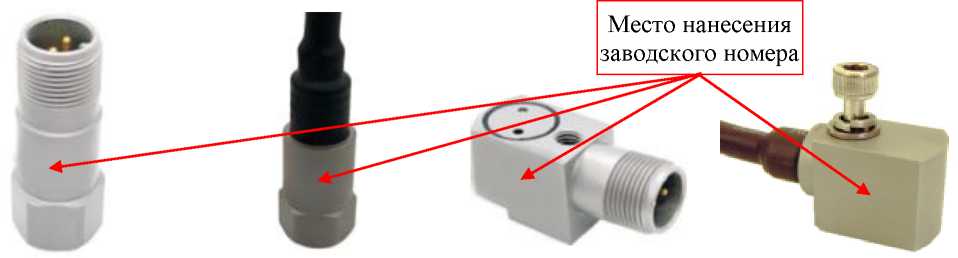

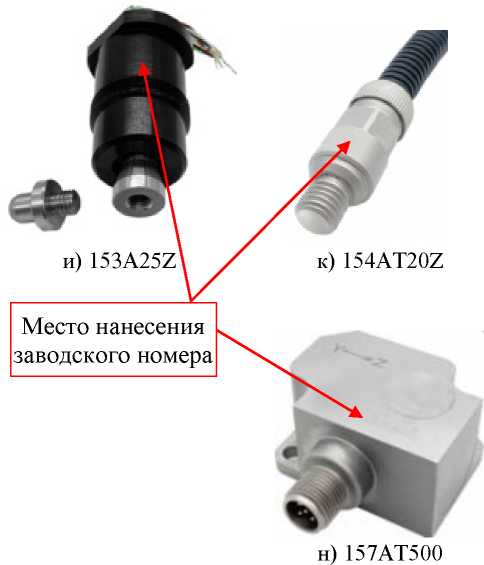

Общий вид акселерометров приведён на рисунке 1.
a)151AXXXD
(разъемный выход)
б) 151AXXXD, 154ATXXXD, 154ATXXXD/1
в) 151АХХХС, 154АТХХХС, 154АТХХХС/1
г) 151АХХХС, 154АТХХХС, 154АТХХХС/1
(встроенный кабель)
(разъемный выход)
(встроенный кабель)
д) 152АХХХ e)152AXXXG ж) 152AXXXZ з) 152A20Z
(разъемный выход)
Рисунок 1 - Внешний вид акселерометров
л) 154ATXXXD, 154ATXXXD/1 (разъемный выход)
Место нанесения заводского номера
о) 157АТ500 (встроенный кабель)
м) 156А
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон измерений амплитуды ускорения, м/с2: - для 151А500Х, 157АТ500 - для 151А100Х, 152А100Х, 154АТ100ХХХ, 156AT1OOZ, 153A25Z - для 152А50Х, 154АТ50ХХХ, 156AT5OZ - для 152A20Z, 154AT20Z | от 0,1 до 100 от 0,1 до 500 от 0,1 до 1000 от 0,1 до 2000 |
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м^с-2): - для 152A20Z, 154AT20Z - для 153A25Z - для 152А50Х, 154АТ50ХХХ, 156AT50Z - для 151А100Х, 152А100Х, 154АТ100ХХХ, 156AT100Z - для 151А500Х, 157АТ500 | 2,0 2,5 5,0 10,0 50,0 |
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах | ±20 |
Нелинейность амплитудной характеристики, %, в пределах | ±3 |
Рабочий диапазон частот, Гц: - для 151А100С, 154ATXXXDXX - для 151A100D - для 151А500С - для 151A500D - для 152A50, 152A100 - для 152A50G, 152A100G - для 152A50Z, 152A100Z, 153A25Z - для 152A20Z - для 154AT20Z, 157AT500 - для 154АТХХХСХХ, 156ATXXXZ | от 2 до 6000 от 2 до 10000 от 0,6 до 3000 от 0,6 до 5000 от 1 до 10000 от 1 до 6000 от 1 до 8000 от 0,5 до 6000 от 0,5 до 5000 от 2 до 5000 |
Неравномерность частотной характеристики относительно значения на базовой частоте 160 Гц, %, в пределах | ±10 |
Частота установочного резонанса в осевом направлении, кГц, не менее: - для 151А100С, 152A20Z, 152AXXXG, 154ATXXXDXX - для 151A100D, 152А50, 152A100 - для 151А500С - для 151A500D, 154AT20Z, 154АТХХХСХХ, 156ATXXXZ - для 152A50Z, 152A100Z, 153A25Z - для 157AT500 | 18 30 10 15 24 12 |
Относительный коэффициент поперечного преобразования, %, не более - для всех акселерометров (кроме 156AT50z, 156AT100Z, 157AT500) - для 156AT50Z, 156AT100Z, 157AT500 | 5 7 |
Пределы допускаемой основной относительной погрешности измерений ускорения в рабочих диапазонах амплитуд и частот, %, в пределах | ±12 |
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха, %/°С | ±0,2 |
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +18 до +25 80 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Напряжение питания, В: - для всех акселерометров (кроме 153А25, 152A2OZ) при токе питания от 2 до 10 мА - для 152A20Z, В - для 153A25Z, В | от +18 до +30 +(5,0±0,5) ±(5,0±0,5) |
Габаритные размеры мм, не более: | |
а) диаметрхвысота: | |
- для 151A100D | 22х50 |
- для 151A500D | 26х55 |
- для 152A20Z | 25х30 |
- для 152А50, 152А100 | 20х40 |
- для 152A50G, 152A100G | 20х45 |
- для 152A50Z, 152A100Z | 20х50 |
- для 153A25Z (с щупом) | 30х50 |
- для 154AT20Z, 154ATXXXDXX | 25х55 |
б) длинахширинахвысота: | |
- для 151A100C | 52х23х25 |
- для 151A500C | 55х25х27 |
- для 154ATXXXCXX | 45х20х23 |
- для 156ATXXXZ | 45х45х25 |
- для 157АТ500 | 55х50х30 |
Масса, г, не более: | |
- для 152A50, 152A100, 152AXXXG, 152A20Z, 153A25Z | 40 |
- для 151A100D, 152A50Z, 152A100Z | 50 |
- для 154АТХХХХХХ | 75 |
- для 151A100C | 120 |
- для 151A500D | 105 |
- для 151A500C | 135 |
- для 156ATXXXZ, 157АТ500 | 230 |
Условия эксплуатации: - рабочий диапазон температур, °С: - для 151AXXXX, 152AXXXX (кроме 152A20Z), 154АТХХХХХХ (кроме 154AT20Z), 156ATXXXZ, 157AT500 - для 152A20Z, 153A25Z, 154AT20Z | от -55 до +120 от -55 до +85 |
Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта 26.51.66-007-73900527-2022-ПС типографским способом в левом верхнем углу.
Таблица 4 - Комплектность акселерометра
Наименование | Обозначение | Кол-во |
Акселерометр промышленный ЕСМА | 15ХХ* | 1 шт. |
Комплект принадлежностей | - | 1 шт. |
Акселерометр промышленный ЕСМА 15ХХ. Паспорт | 26.51.66-007-73900527-2022-ПС | 1 экз. |
Акселерометр промышленный ЕСМА 15ХХ. Руководство по эксплуатации | 26.51.66-007-73900527-2022-РЭ | 1 экз. на партию |
* - исполнение по заказу (индивидуальное обозначение по конструкторской документации) |
приведены в 26.51.66-007-73900527-2022-РЭ, раздел 2 «Использование по назначению».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
26.51.66-007-73900527-2022-ТУ. Акселерометр промышленный ЕСМА 15ХХ. Технические условия.
