| Номер в госреестре | 90860-23 |
| Наименование СИ | Устройства для измерений углов установки колес автомобилей |
| Обозначение типа СИ | Hofmann |
| Изготовитель | Snap-on Equipment S.r.l. a Unico Socio, Италия |
| Год регистрации | 2023 |
| Срок свидетельства | 25.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства для измерений углов установки колес автомобилей Hofmann (далее - устройства) предназначены для измерений углов развала колес, углов индивидуального схождения колес.
Принцип действия устройств заключается в обработке измерительной информации, получаемой путем импульсного освещения излучателями специальных светоотражающих мишеней, размещаемых на колесах автомобиля и считывания видеокамерами отраженных от мишеней Управление процессом измерений, обработка и выдача результатов измерений проводится с помощью встроенного стандартного персонального компьютера, размещенного в приборной стойке с процессорным блоком.
Устройства конструктивно состоят из передвижной приборной стойки с процессорным блоком, стойки с видеокамерами и светоотражающих мишеней. Мишени имеют крепления для установки на передних и задних колесах диагностируемого автомобиля.
К средствам измерений данного типа относятся устройства для измерений углов установки колес автомобилей Hofmann модификаций 660 LIFT KIT, 660 LIFT RAL7040, 660 LIFT TT, 660 RAL7040, 660 TT, 678, 678 KIT LIFT, 678 KIT, 678 LIFT, 678 LIFT RAL7040, 678 LIFT TT, 680 XD LIFT AC400 RAL7040, 770 AC100, 770 AC100 KIT, 770 AC100 TT, 770 AC400, 770 AC400 KIT, 770 AC400 TT.
Пломбирование крепежных винтов корпуса устройств не предусмотрено, ограничение несанкционированного доступа к узлам устройств обеспечено конструкцией корпуса.
Заводской номер устройств в буквенно-цифровом формате указывается на маркировочной наклейке, расположенной на задней стенке приборной стойки.
Нанесение знака поверки на средство измерений не предусмотрено.

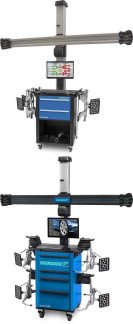

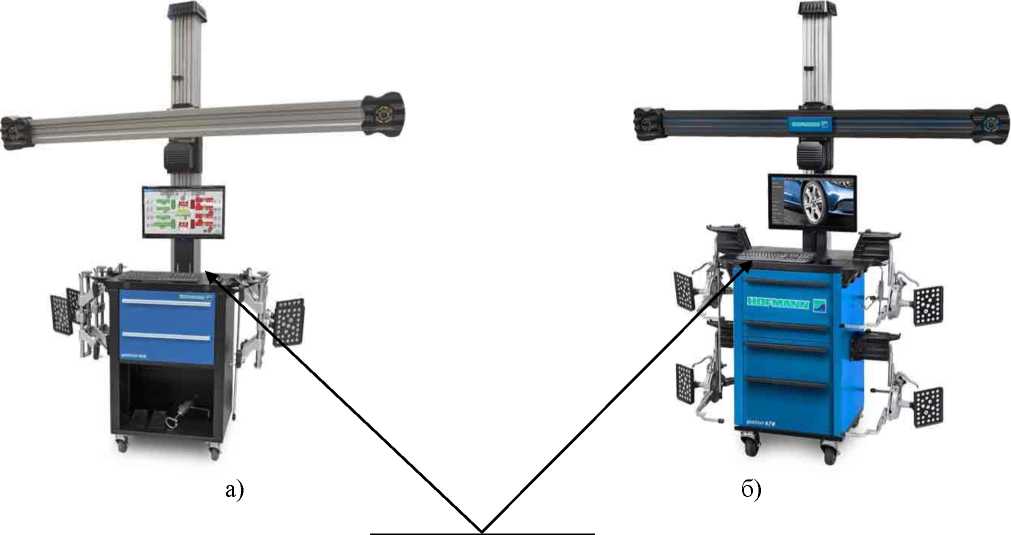

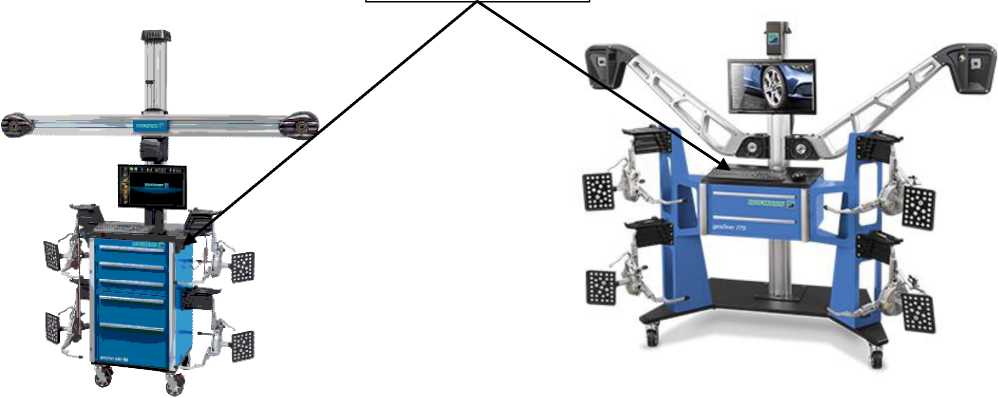

Общий вид устройств для измерений углов установки колес автомобилей Hofmann с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
в) г)
Рисунок 1 - Общий вид устройств для измерений углов установки колес автомобилей Hofmann модификации 660 LIFT KIT, 660 LIFT RAL7040, 660 LIFT TT, 660 RAL7040, 660 TT (а), модификаций 678, 678 KIT LIFT, 678 KIT, 678 LIFT, 678 LIFT RAL7040, 678 LIFT TT (б), модификаций 680 XD LIFT AC400 RAL7040 (в), модификаций 770 AC100, 770 AC100 KIT, 770 AC100 TT, 770 AC400, 770 AC400 KIT, 770 AC400 TT (г)
Устройства имеют встроенное метрологически значимое программное обеспечение (далее - ПО), которое устанавливается в энергонезависимую память устройств при их производстве.
Уровень защиты ПО соответствует уровню «высокий» в соответствии с Р 50.2.0772014. Конструкция устройств исключает возможность несанкционированного влияния на ПО и измерительную информацию путём применения паролей различного уровня доступа.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО) | не ниже 4.4.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, градус1) - углов развала колес - углов индивидуальных схождения колес | ±5 ±3 |
| Пределы допускаемой абсолютной погрешности измерений, минута - углов развала колес - углов индивидуальных схождения колес | ±5 ±5 |
| 1) Здесь и далее по тексту: градус, минута - единицы измерений плоского угла. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | 680 XD LIFT AC400 RAL7040 | 660 LIFT KIT, 660 LIFT RAL7040, 660 LIFT TT, 660 RAL7040, 660 TT |
| Габаритные размеры (Длина^ШиринахВысота), мм, не более - стационарная стойка с видеокамерами - шкаф с процессорным блоком - светоотражающие мишени | 2050x2860x300 1190x540x1160 175x230x240 | 2800x295x2750 720x570x1120 110x250x240 |
| Масса, кг, не более | 320 | 235 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | 678, 678 KIT LIFT, 678 KIT, 678 LIFT, 678 LIFT RAL7040, 678 LIFT TT | 770 AC100, 770 AC100 KIT, 770 AC100 TT, 770 AC400, 770 AC400 KIT, 770 AC400 TT |
| Габаритные размеры (ДлинаxШиринаxВысота), мм, не более - стационарная стойка с видеокамерами - шкаф с процессорным блоком - светоотражающие мишени | 2800x295x2750 1190x570x1020 175x230x240 | 2670x915x2775 2032x915x1715 175x230x240 |
| Масса, кг, не более | 235 | 127 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +35 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22-33 50±1 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство для измерений углов установки колес автомобилей | Hofmann | 1 шт. |
| Комплект зажимных и установочных приспособлений и принадлежностей | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Процесс регулировки» «Устройства для измерений углов установки колес автомобилей Hofmann. Руководство по эксплуатации.»
«Стандарт предприятия. Устройства для измерений углов установки колес автомобилей Hofmann».
