| Номер в госреестре | 90865-23 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Самарская сетевая компания" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Самарская сетевая компания" (АО "ССК"), г. Самара |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО «Самарская сетевая компания» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;
2-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (СБД) HPE Proliant DL380Gen10 (далее-сервер ИВК) с установленным программным обеспечением (ПО) «АльфаЦЕНТР», устройство синхронизации времени типа УСВ-3 (УСВ), локально-вычислительную сеть, автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.
Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы ИВК, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации трансформаторов тока и напряжения, хранение измерительной информации и передача измерительной информации, а также отображение информации на АРМах.
ИВК АИИС КУЭ раз в сутки формирует и отправляет по выделенному каналу связи отчеты в формате XML на автоматизированное рабочее место (АРМ) энергосбытовой организации. АРМ энергосбытовой организации подписывает данные отчеты электронной цифровой подписью (ЭЦП) и отправляет по каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).
Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входят устройства синхронизации времени УСВ-3, ежесекундно синхронизирующие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.
Сравнение шкалы времени сервера ИВК со шкалой времени УСВ происходит во время сеанса связи, но не реже 1 раза в сутки. При обнаружении расхождения шкалы времени сервера ИВК от шкалы времени УСВ-3, равного ±1 с , выполняется синхронизация шкалы времени сервера ИВК
Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК происходит при каждом опросе, но не реже 1 раза в сутки. При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера ИВК равного ±2 с, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчика электрической энергии, сервера ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ 01/23 нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

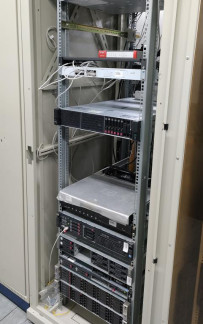

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.
В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню -«средний» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные | Значение |
| Идентификационное наименование модуля ПО | ac_metrology.dll |
| Номер версии (идентификационный номер) модуля ПО | 12.1 |
| Цифровой идентификатор модуля ПО | 3E736B7F38O863F44CC8E6F7BD211C54 |
| Алгоритм вычисления цифрового идентификатора модуля ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 - Состав измерительных каналов АИИС КУЭ
| Номер ИК | Наименование ИК | Состав измерительного канала | |||
| Трансформатор тока | Трансформатор напряжения | Счетчик электрической энергии | ИВК | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | РП 100, РУ-10кВ, с.ш.1, яч.5 | ТПЛ-СЭЩ-10 200/5 Кл.т. 0,5S Рег. № 38202-08 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 2 | РП 100, РУ-10кВ, с.ш.1, яч.9 | ТПЛ-СЭЩ-10 300/5 Кл.т. 0,5S Рег. № 38202-08 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 3 | РП 100, РУ-10кВ, с.ш.11, яч.15 | ТПЛ-СЭЩ-10 300/5 Кл.т. 0,5S Рег. № 38202-08 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,2S/0,5 Рег. № 20176-06 | |
| 4 | РП 102, РУ-6кВ, с.ш.1, яч.8 | ТОЛ-СЭЩ-10 400/5 Кл.т. 0,5S Рег. № 32139-06 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 5 | РП 102, РУ-6кВ, с.ш.11, яч.13 | ТОЛ-СЭЩ-10 400/5 Кл.т. 0,5S Рег. № 32139-06 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 6 | РП 103, РУ-6кВ, с.ш.1, яч.1 | ТОЛ-СЭЩ 1000/5 Кл.т. 0,5S Рег. № 51623-12 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 7 | РП 103, РУ-6кВ, с.ш.11, яч.31 | ТОЛ-СЭЩ 600/5 Кл.т. 0,5S Рег. № 51623-12 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 8 | РП 104, РУ-6кВ, с.ш.1, яч.5 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 9 | РП 104, РУ-6кВ, с.ш.1, яч.17 | ТПЛ-10-М 400/5 Кл.т. 0,5 Рег. № 22192-07 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 10 | РП 104, РУ-6кВ, с.ш.11, яч.16 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-6У4 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 11 | РП 105, РУ-6кВ, с.ш.1, яч.16 | ТВК-10 1000/5 Кл.т. 0,5 Рег. № 8913-82 | НАМИ-10 6000/100 Кл.т. 0,2 Рег. № 11094-87 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 12 | РП 105, РУ-6кВ, с.ш.1, яч.22 | ТВК-10 300/5 Кл.т. 0,5 Рег. № 8913-82 | НАМИ-10 6000/100 Кл.т. 0,2 Рег. № 11094-87 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 13 | РП 105, РУ-6кВ, с.ш.П, яч.1 | ТЛК-СТ 300/5 Кл.т. 0,5 Рег. № 58720-14 | НАМИ-10 6000/100 Кл.т. 0,2 Рег. № 11094-87 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 14 | РП 105, РУ-6кВ, с.ш.П, яч.6 | ТВК-10 1000/5 Кл.т. 0,5 Рег. № 8913-82 | НАМИ-10 6000/100 Кл.т. 0,2 Рег. № 11094-87 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 15 | РП 106, РУ-6кВ, с.ш.1, яч.2 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-6-66 6000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 16 | РП 106, РУ-6кВ, с.ш.П, яч.23 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-6-66 6000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 17 | РП 110, РУ-6кВ, с.ш.1, яч.12 | ТЛМ-10 600/5 Кл.т. 0,5 Рег. № 2473-05 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-02 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 18 | РП 110, РУ-6кВ, с.ш.П, яч.18 | ТЛМ-10 300/5 Кл.т. 0,5 Рег. № 2473-05 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-02 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,2S/0,5 Рег. № 20176-06 | |
| 19 | РП 111, РУ-10кВ, с.ш.1, яч.1 | ТЛК-СТ 600/5 Кл.т. 0,5S Рег. № 58720-14 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 70324-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 | |
| 20 | РП 111, РУ-10кВ, с.ш.П, яч.20 | ТЛК-СТ 600/5 Кл.т. 0,5S Рег. № 58720-14 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 70324-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Зав. № 0820200314 Рег. № 36697-17 | |
| 21 | РП 114, РУ-6кВ, с.ш.1, яч.11 | ТОЛ-НТЗ 600/5 Кл.т. 0,5S Рег. № 69606-17 | НАЛИ-НТЗ 6000/100 Кл.т. 0,5 Рег. № 70747-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 | |
| 22 | РП 114, РУ-6кВ, с.ш.П, яч.10 | ТОЛ-НТЗ 600/5 Кл.т. 0,5S Рег. № 69606-17 | НАЛИ-НТЗ 6000/100 Кл.т. 0,5 Рег. № 70747-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 23 | РП 115, РУ-6кВ, с.ш.1, яч.1 | ТЛК-СТ 800/5 Кл.т. 0,5S Рег. № 58720-14 | НАМИТ-6 6000/100 Кл.т. 0,5 Рег. № 70324-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 24 | РП 115, РУ-6кВ, с.ш.П, яч.26 | ТЛК-СТ 800/5 Кл.т. 0,5S Рег. № 58720-14 | НАМИТ-6 6000/100 Кл.т. 0,5 Рег. № 70324-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 | |
| 25 | РП 120, РУ-6кВ, с.ш.1, яч.9 | ТВК-10 300/5 КТ 0,5 Рег. № 8913-82 ТВК 300/5 КТ 0,5 Рег. № 45370-10 | НАМИ-10 6000/100 Кл.т. 0,2 Рег. № 11094-87 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 26 | РП 120, РУ-6кВ, с.ш.1, яч.17 | ТОЛ-10ХЛ3 1000/5 Кл.т. 0,5 Рег. № 7069-82 | НАМИ-10 6000/100 Кл.т. 0,2 Рег. № 11094-87 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 27 | РП 120, РУ-6кВ, с.ш.П, яч.12 | ТВК-10 300/5 Кл.т. 0,5 Рег. № 8913-82 | НАМИ-10 6000/100 Кл.т. 0,2 Рег. № 11094-87 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 28 | РП 120, РУ-6кВ, с.ш.П, яч.16 | ТОЛ-10ХЛ3 1000/5 Кл.т. 0,5 Рег. № 7069-82 | НАМИ-10 6000/100 Кл.т. 0,2 Рег. № 11094-87 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 29 | РП 121, РУ-6кВ, с.ш.1, яч.9 | ТЛМ-10 600/5 Кл.т. 0,5 Рег. № 2473-05 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 30 | РП 121, РУ-6кВ, с.ш.П, яч.15 | ТЛМ-10 600/5 Кл.т. 0,5 Рег. № 2473-05 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-02 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 31 | РП 122, РУ-6кВ, с.ш.1, яч.11 | ТЛМ-10 300/5 Кл.т. 0,5 Рег. № 2473-05 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 32 | РП 122, РУ-6кВ, с.ш.П, яч.17 | ТЛМ-10 300/5 Кл.т. 0,5 Рег. № 2473-05 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 33 | РП 123, РУ-6кВ, с.ш.1, яч.3 | ТОЛ 10 800/5 Кл.т. 0,5 Рег. № 7069-79 | НТМИ-6-66 6000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 34 | РП 123, РУ-6кВ, с.ш.П, яч.25 | ТОЛ 10 800/5 Кл.т. 0,5 Рег. № 7069-79 | НТМИ-6-66 6000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 35 | РП 125, РУ-10кВ, с.ш.1, яч.5 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-10 10000/100 Кл.т. 0,5 Рег. № 355-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 36 | РП 125, РУ-10кВ, с.ш.П, яч.20 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-10 10000/100 Кл.т. 0,5 Рег. № 355-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 37 | РП 127, РУ-6кВ, с.ш.1, яч.8 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5S Рег. № 32139-06 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 38 | РП 127, РУ-6кВ, с.ш.П, яч.14 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5S Рег. № 32139-06 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 39 | РП 128, РУ-6кВ, с.ш.1, яч.11 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-6-71 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 40 | РП 128, РУ-6кВ, с.ш.П, яч.17 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-6-71 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,2S/0,5 Рег. № 20176-06 | |
| 41 | РП 129, РУ-6кВ, с.ш.1, яч.5 | ТПЛ-10 400/5 Кл.т. 0,5 Рег. № 30709-11 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 42 | РП 130, РУ-6кВ, с.ш.1, яч.10 | ТЛМ-10 600/5 Кл.т. 0,5 Рег. № 2473-05 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 43 | РП 130, РУ-6кВ, с.ш.П, яч.18 | ТЛМ-10 600/5 Кл.т. 0,5 Рег. № 2473-05 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-97 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 44 | РП 131, РУ-6кВ, с.ш.1, яч.5 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-6 6000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 45 | РП 131, РУ-6кВ, с.ш.1, яч.19 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-6 6000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 46 | РП 131, РУ-6кВ, с.ш.П, яч.4 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-6-66 6000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 47 | РП 131, РУ-6кВ, с.ш.П, яч.18 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-6-66 6000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 48 | РП 132, РУ-6кВ, с.ш.1, яч.19 | ТОЛ 10 800/5 Кл.т. 0,5 Рег. № 7069-79 | НТМИ-6-66 6000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 49 | РП 132, РУ-6кВ, с.ш.П, яч.8 | ТОЛ 10 800/5 Кл.т. 0,5 Рег. № 7069-79 | НТМИ-6 6000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 50 | РП 134, РУ-10кВ, с.ш.1, яч.5 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-10 10000/100 Кл.т. 0,5 Рег. № 355-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 51 | РП 134, РУ-10кВ, с.ш.П, яч.10 | ТПОЛ-10 600/5 Кл.т. 0,5 Зав. № 18758 Рег. № 1261-59 | НТМИ-10-66 10000/100 Кл.т. 0,5 Рег. № 831-69 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 52 | РП 135, РУ-6кВ, с.ш.1, яч.9 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НОЛ-СЭЩ-6 6000/100 Кл.т. 0,5 Рег. № 35955-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 53 | РП 135, РУ-6кВ, с.ш.П, яч.6 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-6 6000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 54 | РП 139, РУ-6кВ, с.ш.1, яч.19 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-6У4 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 55 | РП 139, РУ-6кВ, с.ш.П, яч.1 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-6У4 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 56 | РП 139, РУ-6кВ, с.ш.П, яч.7 | ТПЛ-10-М 400/5 Кл.т. 0,5 Рег. № 22192-07 | НТМК-6У4 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 57 | РП 140, РУ-6кВ, с.ш.1, яч.3 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5S Рег. № 32139-06 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 58 | РП 140, РУ-6кВ, с.ш.П, яч.19 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5S Рег. № 32139-06 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 59 | РП 141, РУ-10кВ, с.ш.1, яч.11 | ТВК-10 800/5 Кл.т. 0,5 Рег. № 8913-82 | НАМИ-10 10000/100 Кл.т. 0,2 Рег. № 11094-87 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 60 | РП 141, РУ-10кВ, с.ш.П, яч.17 | ТВК-10 800/5 Кл.т. 0,5 Рег. № 8913-82 | НАМИ-10 10000/100 Кл.т. 0,2 Рег. № 11094-87 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 61 | РП 142, РУ-10кВ, с.ш.1, яч.23 | ТОЛ-СЭЩ-10 600/5 Кл.т. 0,5 Рег. № 32139-11 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 62 | РП 142, РУ-10кВ, с.ш.П, яч.2 | ТОЛ-СЭЩ-10 800/5 Кл.т. 0,5 Рег. № 32139-11 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 63 | РП 143, РУ-6кВ, с.ш.1, яч.5 | ТПЛ-10 100/5 Кл.т. 0,5 Рег. № 1276-59 | НТМИ-6-66 6000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 64 | РП 143, РУ-6кВ, с.ш.П, яч.6 | ТЛК-СТ 100/5 Кл.т. 0,5 Рег. № 58720-14 | НТМИ-6-66 6000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 65 | РП 144, РУ-10кВ, с.ш.1, яч.23 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-10-66 10000/100 Кл.т. 0,5 Рег. № 831-69 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 66 | РП 144, РУ-10кВ, с.ш.П, яч.2 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-10-66 10000/100 Кл.т. 0,5 Рег. № 831-69 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 67 | РП 145, РУ-6кВ, с.ш.1, яч.5 | ТЛК-СТ 300/5 Кл.т. 0,5 Рег. № 58720-14 | НТМИ-6-66 6000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 68 | РП 145, РУ-6кВ, с.ш.П, яч.8 | ТЛК-СТ 300/5 Кл.т. 0,5 Рег. № 58720-14 | НТМИ-6-66 6000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 69 | РП 146, РУ-6кВ, с.ш.1, яч.2 | ТОЛ-СЭЩ-10 600/5 Кл.т. 0,5 Рег. № 32139-06 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 70 | РП 146, РУ-6кВ, с.ш.П, яч.25 | ТОЛ-СЭЩ-10 600/5 Кл.т. 0,5 Рег. № 32139-06 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 71 | РП 147, РУ-6кВ, с.ш.1, яч.2 | ТОЛ-СЭЩ-10 600/5 Кл.т. 0,5 Рег. № 32139-11 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,2S/0,5 Рег. № 20176-06 | |
| 72 | РП 147, РУ-6кВ, с.ш.1, яч.11 | ТОЛ-СЭЩ-10 600/5 Кл.т. 0,5S Рег. № 32139-11 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 73 | РП 147, РУ-6кВ, с.ш.П, яч.28 | ТОЛ-СЭЩ-10 600/5 Кл.т. 0,5 Рег. № 32139-11 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 74 | РП 148, РУ-6кВ, с.ш.1, яч.2 | ТПОЛ-10 1000/5 Кл.т. 0,5 Рег. № 1261-59 | НОЛ-СЭЩ-6 6000/100 Кл.т. 0,5 Рег. № 35955-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 75 | РП 148, РУ-6кВ, с.ш.П, яч.20 | ТПОЛ-10 1000/5 Кл.т. 0,5 Рег. № 1261-59 | НОМ-6 6000/100 Кл.т. 0,5 Рег. № 159-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 76 | РП 149, РУ-10кВ, с.ш.1, яч.1 | ТПЛ-СЭЩ-10 600/5 Кл.т. 0,5S Рег. № 38202-08 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 77 | РП 149, РУ-10кВ, с.ш.П, яч.17 | ТПЛ-СЭЩ-10 600/5 Кл.т. 0,5 Рег. № 38202-08 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 78 | РП 155, РУ-10кВ, с.ш.1, яч.21 | ТОЛ-СЭЩ-10 800/5 Кл.т. 0,5 Рег. № 32139-06 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 79 | РП 155, РУ-10кВ, с.ш.П, яч.6 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 80 | ТП 1036, РУ-6кВ, с.ш.А, яч.7 | ТОЛ-СЭЩ-10 150/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 81 | ТП 1038, РУ-6кВ, с.ш.1, яч.5 | ТОЛ-СЭЩ-10 150/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 82 | ТП 1054, РУ-6кВ, с.ш.П, яч.7 | ТОЛ-СЭЩ-10 200/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 83 | ТП 1127, РУ-6кВ, с.ш.А, яч.3 | ТОЛ-СЭЩ-10 200/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 84 | ТП 1127, РУ-6кВ, с.ш.Б, яч.6 | ТОЛ-СЭЩ-10 200/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 85 | ТП 1148, РУ-6кВ, с.ш.А, яч.3 | ТОЛ-СЭЩ-10 150/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 86 | ТП 1148, РУ-6кВ, с.ш.Б, яч.6 | ТОЛ-СЭЩ-10 150/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 87 | ТП 1149, РУ-6кВ, с.ш.А, яч.3 | ТОЛ-СЭЩ-10 150/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 88 | ТП 1149, РУ-6кВ, с.ш.Б, яч.7 | ТОЛ-СЭЩ-10 150/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 89 | ТП 1216, РУ-6кВ, с.ш.1, яч.Ф4 | ТОЛ-СЭЩ 400/5 Кл.т. 0,5S Рег. № 59870-15 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 90 | ТП 1300, РУ-6кВ, яч.1 | ТОЛ-СЭЩ-10 150/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 91 | ТП 1314, РУ-6кВ, яч.3 | ТОЛ-СЭЩ-10 150/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 92 | ТП 1322 (ТП 322), РУ-6кВ, с.ш.1, яч.5 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 93 | ТП 1344, РУ-6кВ, с.ш.А , яч.2 | ТОЛ-СЭЩ-10 150/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛ-СЭЩ-6 6000/100 Кл.т. 0,5 Рег. № 35955-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 94 | ТП 1344, РУ-6кВ, с.ш.Б, яч.7 | ТОЛ-СЭЩ-10 150/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛ-СЭЩ-6 6000/100 Кл.т. 0,5 Рег. № 35955-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 95 | ТП 1349, РУ-6кВ, яч.4 | ТШ-ЭК-0,66 200/5 Кл.т. 0,5S Рег. № 59785-15 | НИОЛ-СТ 6000/100 Кл.т. 0,5 Рег. № 58722-14 | СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-17 | |
| 96 | ТП 361, РУ-6кВ, с.ш.1, яч.1 | ТЛМ-10 200/5 Кл.т. 0,5 Рег. № 2473-05 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 97 | ТП 1420, РУ-6кВ, с.ш.1, яч.7 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 98 | ТП 1585, РУ-6кВ, с.ш.1, яч.6 | ТОЛ-СЭЩ-10 200/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 99 | ТП 1585, РУ-6кВ, с.ш.П, яч.3 | ТОЛ-СЭЩ-10 200/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 100 | ТП 1590, РУ-6кВ, с.ш.1, яч.1 | ТОЛ-СЭЩ-10 200/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 101 | ТП 1679, РУ-6кВ, с.ш.А, яч.3 | ТЛМ-10 300/5 Кл.т. 0,5 Рег. № 2473-05 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,2S/0,5 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 102 | ТП 1713, РУ-6кВ, яч.2 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 103 | ТП 1723, РУ-6кВ, с.ш.1, яч.1 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | ЗНОЛ 6000/100 Кл.т. 0,5 Рег. № 46738-11 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 104 | ТП 1830, РУ-6кВ, с.ш.А, яч.3 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5S Рег. № 32139-11 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 105 | ТП 1830, РУ-6кВ, с.ш.Б, яч.6 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5S Рег. № 32139-11 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 106 | ТП 1834, РУ-6кВ, с.ш.1, яч.6 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5S Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 107 | ТП 1834, РУ-6кВ, с.ш.П, яч.3 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5S Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 108 | ВЛ 6 кВ, ф.33 от ПС 110 кВ Фарада, (ПКУ-1) | ТОЛ-СЭЩ 300/5 Кл.т. 0,5S Рег. № 51623-12 | НОЛ 6000/100 Кл.т. 0,5 Рег. № 49075-12 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 109 | РП 201 нов, РУ-6кВ, с.ш.1, яч.3 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-6-71 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 110 | РП 201 нов, РУ-6кВ, с.ш.1, яч.11 | ТПЛ-10 300/5 Кл.т. 0,5 Рег. № 1276-59 | НТМК-6-71 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 111 | РП 201 нов, РУ-6кВ, с.ш.1, яч.21 | ТПЛ-10 300/5 Кл.т. 0,5 Рег. № 1279-59 | НТМК-6-71 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 112 | РП 201 нов, РУ-6кВ, с.ш.П, яч.20 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-6-71 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 113 | РП 201 ст, РУ-6кВ, с.ш.1, яч.9 | ТПЛ-СЭЩ-10 600/5 Кл.т. 0,5S Рег. № 38202-08 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 114 | РП 201 ст, РУ-6кВ, с.ш.П, яч.14 | ТПЛ-СЭЩ-10 600/5 Кл.т. 0,5S Рег. № 38202-08 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 115 | РП 203, РУ-6кВ, с.ш.1, яч.9 | ТЛК-СТ 600/5 Кл.т. 0,5S Рег. № 58720-14 | НАМИТ-6 6000/100 Кл.т. 0,5 Рег. № 70324-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 | |
| 116 | РП 203, РУ-6кВ, с.ш.П, яч.4 | ТЛК-СТ 400/5 Кл.т. 0,5S Рег. № 58720-14 | НАМИТ-6 6000/100 Кл.т. 0,5 Рег. № 70324-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 | |
| 117 | РП 203, РУ-6кВ, с.ш.П, яч.16 | ТЛК-СТ 600/5 Кл.т. 0,5S Рег. № 58720-14 | НАМИТ-6 6000/100 Кл.т. 0,5 Рег. № 70324-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 | |
| 118 | РП 204, РУ-6кВ, с.ш.1, яч.3 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 119 | РП 205, РУ-6кВ, с.ш.1, яч.10 | ТЛМ-10 800/5 Кл.т. 0,5 Рег. № 2473-00 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-97 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 120 | РП 205, РУ-6кВ, с.ш.П, яч.25 | ТЛК10-5 600/5 Кл.т. 0,5 Рег. № 9143-01 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 121 | РП 207, РУ-6кВ, с.ш.1, яч.6 | ТЛМ-10 800/5 Кл.т. 0,5 Рег. № 2473-05 | НАМИ-10-95УХЛ2 6000/100 Кл.т. 0,5 Рег. № 20186-00 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 122 | РП 207, РУ-6кВ, с.ш.1, яч.11 | ТЛМ-10 800/5 Кл.т. 0,5 Рег. № 2473-00 | НАМИ-10-95УХЛ2 6000/100 Кл.т. 0,5 Рег. № 20186-00 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 123 | РП 207, РУ-6кВ, с.ш.П, яч.17 | ТЛМ-10 800/5 Кл.т. 0,5 Рег. № 2473-00 | НАМИ-10-95УХЛ2 6000/100 Кл.т. 0,5 Рег. № 20186-00 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 124 | РП 207, РУ-6кВ, с.ш.П, яч.28 | ТПЛ-10-М 300/5 Кл.т. 0,5 Рег. № 22192-07 | НАМИ-10-95УХЛ2 6000/100 Кл.т. 0,5 Рег. № 20186-00 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,2S/0,5 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 125 | РП 208, РУ-6кВ, с.ш.1, яч.9 | ТПЛМ-10 400/5 Кл.т. 0,5 Рег. № 2363-68 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 126 | РП 208, РУ-6кВ, с.ш.П, яч.8 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-6 6000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 127 | РП 208, РУ-6кВ, с.ш.П, яч.10 | ТПЛМ-10 400/5 Кл.т. 0,5 Рег. № 2363-68 | НТМИ-6 6000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 128 | РП 209, РУ-6кВ, с.ш.1, яч.1 | ТПЛ-СЭЩ-10 100/5 Кл.т. 0,5S Рег. № 38202-08 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 129 | РП 209, РУ-6кВ, с.ш.П, яч.20 | ТПЛ-СЭЩ-10 400/5 Кл.т. 0,5S Рег. № 38202-08 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 130 | РП 210, РУ-6кВ, с.ш.1, яч.9 | ТЛП-10 400/5 Кл.т. 0,5S Рег. № 30709-11 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 131 | РП 211, РУ-6кВ, с.ш.1, яч.5 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-6 6000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 132 | РП 211, РУ-6кВ, с.ш.1, яч.13 | ТПЛ-10 400/5 Кл.т. 0,5 Рег. № 1276-59 | НТМИ-6 6000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,2S /0,5 Рег. № 20176-06 | |
| 133 | РП 211, РУ-6кВ, с.ш.П, яч.4 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-6 6000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 134 | РП 211, РУ-6кВ, с.ш.П, яч.12 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-6 6000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 135 | РП 212, РУ-6кВ, с.ш.1, яч.5 | ТЛК-СТ 1000/5 Кл.т. 0,5S Рег. № 58720-14 | НАМИТ-6 6000/100 Кл.т. 0,5 Рег. № 70324-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 | |
| 136 | РП 212, РУ-6кВ, с.ш.П, яч.4 | ТЛК-СТ 1000/5 Кл.т. 0,5S Рег. № 58720-14 | НАМИТ-6 6000/100 Кл.т. 0,5 Рег. № 70324-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 137 | РП 213, РУ-6кВ, с.ш.1, яч.9 | ТОЛ-НТЗ 600/5 Кл.т. 0,5S Рег. № 69606-17 | НАЛИ-НТЗ 6000/100 Кл.т. 0,5 Рег. № 70747-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 138 | РП 213, РУ-6кВ, с.ш.П, яч.6 | ТОЛ-НТЗ 600/5 Кл.т. 0,5S Рег. № 69606-17 | НАЛИ-НТЗ 6000/100 Кл.т. 0,5 Рег. № 70747-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 | |
| 139 | РП 215, РУ-6кВ, с.ш.1, яч.7 | ТОЛ-10-I 600/5 КТ 0,5 Рег. № 15128-07 ТВЛМ-10 600/5 КТ 0,5 Рег. № 1856-63 | НТМИ-6 6000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 140 | РП 215, РУ-6кВ, с.ш.П, яч.4 | ТВЛМ-10 600/5 Кл.т. 0,5 Рег. № 1856-63 | НТМИ-6 6000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 141 | РП 216, РУ-6кВ, с.ш.1, яч.17 | ТПЛ 300/5 Кл.т. 0,5 Рег. № 47958-11 | НТМИ-6 6000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 142 | РП 216, РУ-6кВ, с.ш.П, яч.6 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-6 6000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 143 | РП 217, РУ-6кВ, с.ш.1, яч.10 | ТОЛ-СЭЩ-10 600/5 Кл.т. 0,5S Рег. № 32139-06 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 144 | РП 218, РУ-6кВ, с.ш.1, яч.1 | ТПЛМ-10 400/5 Кл.т. 0,5 Рег. № 2363-68 | НТМИ-6-66 6000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 145 | РП 218, РУ-6кВ, с.ш.1, яч.7 | ТПЛМ-10 400/5 Кл.т. 0,5 Рег. № 2363-68 | НТМИ-6-66 6000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 146 | РП 218, РУ-6кВ, с.ш.П, яч.2 | ТПЛМ-10 400/5 Кл.т. 0,5 Рег. № 2363-68 | НТМИ-6-66 6000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 147 | РП 218, РУ-6кВ, с.ш.П, яч.8 | ТПЛМ-10 400/5 Кл.т. 0,5 Рег. № 2363-68 | НТМИ-6-66 6000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 148 | РП 219, РУ-6кВ, с.ш.1, яч.5 | ТПОЛ 600/5 Кл.т. 0,5 Рег. № 47958-11 | НТМИ-6 6000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 149 | РП 219, РУ-6кВ, с.ш.1, яч.13 | ТПЛ-10 400/5 Кл.т. 0,5 Рег. № 1276-59 | НТМИ-6 6000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 150 | РП 219, РУ-6кВ, с.ш.П, яч.8 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НОЛ-СЭЩ-6 6000/100 Кл.т. 0,5 Рег. № 35955-12 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 151 | РП 220, РУ-6кВ, с.ш.1, яч.3 | ТЛК-СТ 400/5 Кл.т. 0,5S Рег. № 58720-14 | НАМИТ-6 6000/100 Кл.т. 0,5 Рег. № 70324-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 | |
| 152 | РП 220, РУ-6кВ, с.ш.1, яч.11 | ТЛК-СТ 600/5 Кл.т. 0,5S Рег. № 58720-14 | НАМИТ-6 6000/100 Кл.т. 0,5 Рег. № 70324-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 | |
| 153 | РП 220, РУ-6кВ, с.ш.1, яч.17 | ТЛК-СТ 200/5 Кл.т. 0,5S Рег. № 58720-14 | НАМИТ-6 6000/100 Кл.т. 0,5 Рег. № 70324-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 | |
| 154 | РП 220, РУ-6кВ, с.ш.П, яч.4 | ТЛК-СТ 200/5 Кл.т. 0,5S Рег. № 58720-14 | НАМИТ-6 6000/100 Кл.т. 0,5 Рег. № 70324-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 | |
| 155 | РП 220, РУ-6кВ, с.ш.П, яч.14 | ТЛК-СТ 1000/5 Кл.т. 0,5S Рег. № 58720-14 | НАМИТ-6 6000/100 Кл.т. 0,5 Рег. № 70324-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 | |
| 156 | РП 220, РУ-6кВ, с.ш.П, яч.18 | ТЛК-СТ 400/5 Кл.т. 0,5S Рег. № 58720-14 | НАМИТ-6 6000/100 Кл.т. 0,5 Рег. № 70324-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 | |
| 157 | РП 221, РУ-6кВ, с.ш.1, яч.23 | ТПЛ-СЭЩ-10 1000/5 Кл.т. 0,5S Рег. № 71808-18 | НТМИ-6-66 6000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 158 | РП 221, РУ-6кВ, с.ш.П, яч.2 | ТПОЛ-10 1000/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-6-66 6000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 159 | РП 222, РУ-6кВ, с.ш.1, яч.11 | ТПЛ-СЭЩ-10 800/5 Кл.т. 0,5S Рег. № 38202-08 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 160 | РП 222, РУ-6кВ, с.ш.П, яч.17 | ТПЛ-СЭЩ-10 800/5 Кл.т. 0,5S Рег. № 38202-08 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 161 | РП 223, РУ-6кВ, с.ш.1, яч.10 | ТВК-10 800/5 Кл.т. 0,5 Рег. № 8913-82 | НАМИ-10 6000/100 Кл.т. 0,2 Рег. № 11094-87 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 162 | РП 223, РУ-6кВ, с.ш.П, яч.15 | ТВК-10 800/5 Кл.т. 0,5 Рег. № 8913-82 | НАМИ-10 6000/100 Кл.т. 0,2 Рег. № 11094-87 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 163 | РП 223, РУ-6кВ, с.ш.П, яч.19 | ТВК-10 200/5 Кл.т. 0,5 Рег. № 8913-82 | НАМИ-10 6000/100 Кл.т. 0,2 Рег. № 11094-87 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 164 | РП 225, РУ-6кВ, с.ш.1, яч.19 | ТОЛ-СЭЩ-10 800/5 Кл.т. 0,5S Рег. № 32139-06 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 165 | РП 225, РУ-6кВ, с.ш.П, яч.4 | ТОЛ-СЭЩ-10 800/5 Кл.т. 0,5S Рег. № 32139-06 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 166 | РП 226, РУ-6кВ, с.ш.1, яч.11 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 167 | РП 226, РУ-6кВ, с.ш.П, яч.17 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,2S/0,5 Рег. № 20176-06 | |
| 168 | РП 227, РУ-6кВ, с.ш.1, яч.21 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 169 | РП 227, РУ-6кВ, с.ш.П, яч.6 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 170 | РП 227, РУ-6кВ, с.ш.П, яч.10 | ТПЛ-10 400/5 Кл.т. 0,5 Рег. № 1276-59 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 171 | РП 227, РУ-6кВ, с.ш.П, яч.26 | ТЛМ-10 600/5 Кл.т. 0,5 Рег. № 2473-69 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 172 | РП 228, РУ-6кВ, с.ш.1, яч.3 | ТОЛ-СЭЩ 400/5 Кл.т. 0,5S Рег. № 59870-15 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 173 | РП 228, РУ-6кВ, с.ш.1, яч.7 | ТОЛ-СЭЩ 300/5 Кл.т. 0,5S Рег. № 59870-15 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 174 | РП 228, РУ-6кВ, с.ш.П, яч.4 | ТОЛ-СЭЩ 400/5 Кл.т. 0,5S Рег. № 59870-15 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 175 | РП 229, РУ-6кВ, с.ш.1, яч.11 | ТЛМ-10 800/5 Кл.т. 0,5 Рег. № 2473-00 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-02 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 176 | РП 229, РУ-6кВ, с.ш.П, яч.18 | ТЛМ-10 800/5 Кл.т. 0,5 Рег. № 2473-00 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-02 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 177 | РП 230, РУ-6кВ, с.ш.1, яч.3 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-6У4 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 178 | РП 230, РУ-6кВ, с.ш.П, яч.25 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-6 6000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 179 | РП 232, РУ-6кВ, с.ш.1, яч.11 | ТВЛМ-10 200/5 Кл.т. 0,5 Рег. № 1856-63 | НТМИ-6 6000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 180 | РП 232, РУ-6кВ, с.ш.П, яч.16 | ТВЛМ-10 600/5 Кл.т. 0,5 Рег. № 1856-63 | НТМИ-6 6000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 181 | РП 233, РУ-6кВ, с.ш.1, яч.10 | ТЛМ-10 600/5 Кл.т. 0,5 Рег. № 2473-00 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-02 | ЦЭ6850М Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 182 | РП 233, РУ-6кВ, с.ш.П, яч.18 | ТЛМ-10 600/5 Кл.т. 0,5 Рег. № 2473-00 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-02 | ЦЭ6850М Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 183 | РП 240, РУ-6кВ, с.ш.1, яч.9 | ТЛМ-10 600/5 Кл.т. 0,5 Рег. № 2473-05 | НТМИ-6-66 6000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 184 | РП 240, РУ-6кВ, с.ш.П, яч.6 | ТЛМ-10 600/5 Кл.т. 0,5 Рег. № 2473-05 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 185 | РП 240, РУ-6кВ, с.ш.П, яч.22 | ТЛМ-10 600/5 Кл.т. 0,5 Рег. № 2473-05 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 186 | РП 241, РУ-6кВ, с.ш.1, яч.1 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-6У4 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 187 | РП 241, РУ-6кВ, с.ш.1, яч.9 | ТПЛ-10 300/5 Кл.т. 0,5 Рег. № 1276-59 | НТМК-6У4 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 188 | РП 241, РУ-6кВ, с.ш.П, яч.15 | ТПЛ-10 300/5 Кл.т. 0,5 Рег. № 1276-59 | НТМК-6-71 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 189 | РП 241, РУ-6кВ, с.ш.П, яч.23 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-6-71 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 190 | РП 243, РУ-10кВ, с.ш.1, яч.11 | ТЛО-10 600/5 Кл.т. 0,5S Рег. № 25433-08 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 191 | РП 243, РУ-10кВ, с.ш.П, яч.17 | ТЛО-10 600/5 Кл.т. 0,5S Рег. № 25433-08 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 192 | РП 245, РУ-6кВ, с.ш.П, яч.9 | ТЛК-СТ 600/5 Кл.т. 0,5 Рег. № 58720-14 | НАМИТ-6 6000/100 Кл.т. 0,5 Рег. № 70324-18 | СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-17 | |
| 193 | РП 250, РУ-10кВ, с.ш.1, яч.5 | ТОЛ-СЭЩ-10 800/5 Кл.т. 0,5S Рег. № 32139-11 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 194 | РП 250, РУ-10кВ, с.ш.П, яч.4 | ТОЛ-СЭЩ-10 800/5 Кл.т. 0,5 Рег. № 32139-11 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 195 | РП 251, РУ-6кВ, с.ш.1, яч.11 | ТПЛ-СЭЩ-10 800/5 Кл.т. 0,5S Рег. № 38202-08 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 196 | РП 251, РУ-6кВ, с.ш.П, яч.17 | ТПЛ-СЭЩ-10 800/5 Кл.т. 0,5S Рег. № 38202-08 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 197 | РП 253, РУ-10кВ, с.ш.1, яч.11 | ТЛК10 800/5 Кл.т. 0,5 Рег. № 9143-83 | НАМИТ-10 10000/100 Кл.т. 0,2 Рег. № 70324-18 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 198 | РП 253, РУ-10кВ, с.ш.П, яч.17 | ТЛК10 800/5 Кл.т. 0,5 Рег. № 9143-83 | НАМИ-10 10000/100 Кл.т. 0,2 Рег. № 11094-87 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 199 | РП 254, РУ-6кВ, с.ш.1, яч.11 | ТВК-10 600/5 КТ 0,5 Рег. № 8913-82 ТВЛМ-10 600/5 КТ 0,5 Рег. № 1856-63 | НАМИ-10 6000/100 Кл.т. 0,2 Рег. № 11094-87 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 200 | РП 254, РУ-6кВ, с.ш.П, яч.17 | ТВК-10 600/5 Кл.т. 0,5 Рег. № 8913-82 | НАМИ-10 6000/100 Кл.т. 0,2 Рег. № 11094-87 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 201 | РП 256, РУ-6кВ, с.ш.1, яч.3 | ТЛМ-10 600/5 Кл.т. 0,5 Рег. № 2473-05 | НТМИ-6-66 6000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 202 | РП 256, РУ-6кВ, с.ш.П, яч.29 | ТЛМ-10 600/5 Кл.т. 0,5 Рег. № 2473-05 | НТМК-6-У4 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 203 | РП 258, РУ-6кВ, с.ш.1, яч.3 | ТПЛ-СЭЩ-10 600/5 Кл.т. 0,5 Рег. № 54717-13 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 204 | РП 258, РУ-6кВ, с.ш.П, яч.24 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 205 | ТП 2025, РУ-6кВ, с.ш.А, яч.3 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 206 | ТП 2063, РУ-6кВ, с.ш.1, яч.3 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | НТМИ-6 6000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 207 | ТП 2090, РУ-6кВ, яч.3 | ТЛК 300/5 Кл.т. 0,5 Рег. № 42683-09 | НОЛ 6000/100 Кл.т. 0,5 Рег. № 49075-12 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 208 | ТП 2260, РУ-6кВ, яч.4 | ТЛК 300/5 Кл.т. 0,5 Рег. № 42683-09 | НОЛ 6000/100 Кл.т. 0,5 Рег. № 49075-12 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 209 | ТП 2267, РУ-6кВ, яч.1 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 210 | ТП 2282, РУ-6кВ, с.ш.1, яч.3 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 211 | ТП 2321, РУ-6кВ, яч.4 | ТЛК 300/5 Кл.т. 0,5 Рег. № 42683-09 | НОЛ 6000/100 Кл.т. 0,5 Рег. № 49075-12 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 212 | ТП 2353, РУ-6кВ, яч.3 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 213 | ТП 2354, РУ-6кВ, яч.2 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 214 | ТП 2382, РУ-6кВ, с.ш.1, яч.3 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 215 | ТП 2455, РУ-6кВ, яч.1 | ТЛК 50/5 Кл.т. 0,5 Рег. № 42683-09 | НОЛ 6000/100 Кл.т. 0,5 Рег. № 49075-12 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 216 | ТП 2522, РУ-6кВ, с.ш.Б, яч.6 | ТОЛ-СЭЩ 300/5 Кл.т. 0,5 Рег. № 59870-15 | НОЛ 6000/100 Кл.т. 0,5 Рег. № 49075-12 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 217 | ТП 2718, РУ-6кВ, с.ш.П, яч.3 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Зав. № 208 Зав. № 247 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 218 | ТП 2783, РУ-6кВ, с.ш.А, яч.3 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5S Рег. № 32139-06 | НОЛ.08 6000/100 Кл.т. 0,5 Рег. № 3345-09 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,2S/0,5 Рег. № 20176-06 | |
| 219 | ТП 2783, РУ-6кВ, с.ш.Б, яч.7 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛ.08 6000/100 Кл.т. 0,5 Рег. № 3345-09 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 220 | ТП 2852, РУ-6кВ, с.ш.1, яч.2 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 221 | РП 301, РУ-10кВ, с.ш.П, яч.10 | ТОЛ-СЭЩ-10 400/5 Кл.т. 0,5S Рег. № 32139-06 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 222 | РП 302, РУ-10кВ, с.ш.1, яч.19 | ТЛП-10 400/5 Кл.т. 0,5 Рег. № 30709-11 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 223 | РП 302, РУ-10кВ, с.ш.П, яч.20 | ТЛП-10 400/5 Кл.т. 0,5 Рег. № 30709-11 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 224 | РП 303, РУ-10кВ, с.ш.1, яч.21 | ТОЛ 10 800/5 Кл.т. 0,5 Рег. № 7069-79 | НТМИ-10-66 10000/100 Кл.т. 0,5 Рег. № 831-69 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 225 | РП 303, РУ-10кВ, с.ш.П, яч.6 | ТОЛ 10 800/5 Кл.т. 0,5 Рег. № 7069-79 | НТМИ-10-66 10000/100 Кл.т. 0,5 Рег. № 831-69 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 226 | РП 304, РУ-10кВ, с.ш.П, яч.4 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-10-66 10000/100 Кл.т. 0,5 Рег. № 831-69 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 227 | РП 305, РУ-10кВ, с.ш.1, яч.7 | ТЛМ-10 600/5 Кл.т. 0,5 Рег. № 2473-00 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-97 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 228 | РП 305, РУ-10кВ, с.ш.П, яч.12 | ТЛМ-10 600/5 Кл.т. 0,5 Рег. № 2473-00 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-97 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 229 | РП 306, РУ-6кВ, с.ш.П, яч.6 | ТЛМ-10 600/5 Кл.т. 0,5 Рег. № 2473-05 | НАМИТ-10 6000/100 Кл.т. 0,5 Зав. № 0088 Рег. № 16687-02 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Зав. № 109304320 Рег. № 20176-06 | |
| 230 | РП 309, РУ-10кВ, с.ш.1, яч.1 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НОМ-10-66 10000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 231 | РП 309, РУ-10кВ, с.ш.П, яч.2 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-10-66 10000/100 Кл.т. 0,5 Рег. № 831-69 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,2S/0,5 Рег. № 20176-06 | |
| 232 | РП 310, РУ-10кВ, с.ш.1, яч.2 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-10 10000/100 Кл.т. 0,5 Рег. № 355-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 233 | РП 310, РУ-10кВ, с.ш.П, яч.20 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-10 10000/100 Кл.т. 0,5 Рег. № 355-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 234 | РП 313, РУ-10кВ, с.ш.1, яч.7 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-10 10000/100 Кл.т. 0,5 Рег. № 355-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 235 | РП 313, РУ-10кВ, с.ш.П, яч.6 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-10 10000/100 Кл.т. 0,5 Рег. № 355-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 236 | РП 314, РУ-10кВ, с.ш.1, яч.19 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-10 10000/100 Кл.т. 0,5 Рег. № 355-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 237 | РП 314, РУ-10кВ, с.ш.П, яч.8 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-10 10000/100 Кл.т. 0,5 Рег. № 355-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 238 | РП 316, РУ-10кВ, с.ш.1, яч.11 | ТОЛ-10-I 800/5 КТ 0,5 Рег. № 15128-07 ТЛК10 800/5 КТ 0,5 Рег. № 9143-83 | НТМК-10 10000/100 Кл.т. 0,5 Рег. № 355-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 239 | РП 316, РУ-10кВ, с.ш.П, яч.17 | ТЛК10 800/5 Кл.т. 0,5 Рег. № 9143-83 | НТМК-10 10000/100 Кл.т. 0,5 Рег. № 355-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 240 | РП 317, РУ-10кВ, с.ш.1, яч.10 | ТЛМ-10 1000/5 Кл.т. 0,5 Рег. № 2473-00 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-02 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 241 | РП 317, РУ-10кВ, с.ш.П, яч.18 | ТЛМ-10 1000/5 Кл.т. 0,5 Рег. № 2473-05 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-02 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 242 | РП 317, РУ-10кВ, с.ш.П, яч.22 | ТЛМ-10 300/5 Кл.т. 0,5 Рег. № 2473-05 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-02 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 243 | РП 318, РУ-10кВ, с.ш.1, яч.3 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-08 | НТМИ-10-66 10000/100 Кл.т. 0,5 Рег. № 831-69 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 244 | РП 318, РУ-10кВ, с.ш.П, яч.4 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-10-66 10000/100 Кл.т. 0,5 Рег. № 831-69 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 245 | РП 318(н), РУ-10кВ, с.ш.1, яч.11 | ТЛМ-10 600/5 Кл.т. 0,5 Рег. № 2473-05 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 246 | РП 318(н), РУ-10кВ, с.ш.П, яч.17 | ТЛМ-10 600/5 Кл.т. 0,5 Рег. № 2473-05 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 247 | ПП 319, РУ-10кВ, с.ш.1, яч.1 | ТЛК-СТ 600/5 Кл.т. 0,5 Рег. № 58720-14 | ЗНОЛ-НТЗ-10 10000/V3 / 100/V3 Кл.т. 0,5 Рег. № 51676-12 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 248 | ПП 319, РУ-10кВ, с.ш.П, яч.2 | ТЛК-СТ 600/5 Кл.т. 0,5 Рег. № 58720-14 | ЗНОЛ-НТЗ-10 10000/V3 / 100/V3 Кл.т. 0,5 Рег. № 51676-12 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,2S/0,5 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 249 | РП 320, РУ-10кВ, с.ш.1, яч.3 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-10-66 10000/100 Кл.т. 0,5 Рег. № 831-69 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 250 | РП 320, РУ-10кВ, с.ш.П, яч.4 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-10-66 10000/100 Кл.т. 0,5 Рег. № 831-69 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 251 | РП 321, РУ-10кВ, с.ш.П, яч.6 | ТЛК10 200/5 Кл.т. 0,5 Рег. № 9143-83 | НАМИ-10 10000/100 Кл.т. 0,5 Рег. № 11094-87 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 252 | РП 330, РУ-6кВ, с.ш.1, яч.7 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-6У4 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 253 | РП 330, РУ-6кВ, с.ш.П, яч.10 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-6У4 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 254 | ТП 3180, РУ-6кВ, с.ш.1, яч.2 (ф. ЦРП ООО "Волжский продукт") | ТОЛ-СЭЩ-10 200/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 255 | ТП 3337, РУ-6кВ, с.ш.1, яч.1 | ТЛК-СТ 200/5 Кл.т. 0,5 Рег. № 58720-14 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 256 | ТП 3354, РУ-6кВ, с.ш.1, яч.2 | ТЛМ-10 300/5 Кл.т. 0,5 Рег. № 2473-05 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 257 | ТП 3354, РУ-6кВ, с.ш.П, яч.9 | ТЛМ-10 400/5 Кл.т. 0,5 Рег. № 2473-05 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,2S/0,5 Рег. № 20176-06 | |
| 258 | ТП 3511, РУ-6кВ, с.ш.1, яч.5 | ТОЛ-СЭЩ 600/5 Кл.т. 0,5S Рег. № 51623-12 | НАМИТ-6 6000/100 Кл.т. 0,5 Рег. № 70324-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 259 | РП 425, РУ-6кВ, с.ш.1, яч.1 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-6-66 6000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 260 | РП 425, РУ-6кВ, с.ш.П, яч.2 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-97 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 261 | РП 427, РУ-6кВ, с.ш.1, яч.9 | ТПЛ-СЭЩ-10 400/5 Кл.т. 0,5S Рег. № 38202-08 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 262 | РП 427, РУ-6кВ, с.ш.П, яч.15 | ТПЛ-СЭЩ-10 400/5 Кл.т. 0,5S Рег. № 38202-08 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 263 | РП 429, РУ-6кВ, с.ш.1, яч.3 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НОЛ-СЭЩ-6 6000/100 Кл.т. 0,5 Рег. № 35955-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 264 | РП 429, РУ-6кВ, с.ш.П, яч.4 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НОЛ-СЭЩ-6 6000/100 Кл.т. 0,5 Рег. № 35955-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,2S/0,5 Рег. № 20176-06 | |
| 265 | РП 430, РУ-6кВ, с.ш.1, яч.5 | ТЛК10 800/5 Кл.т. 0,5 Рег. № 9143-83 | ЗНОЛ-06 6000/100 Кл.т. 0,5 Рег. № 3344-72 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 266 | РП 430, РУ-6кВ, с.ш.П, яч.6 | ТЛК10 800/5 Кл.т. 0,5 Рег. № 9143-83 | НОМ-6 6000/100 Кл.т. 0,5 Рег. № 159-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 267 | РП 431, РУ-6кВ, с.ш.1, яч.8 | ТЛК10 300/5 Кл.т. 0,5 Рег. № 9143-83 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-97 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 268 | РП 431, РУ-6кВ, с.ш.П, яч.22 | ТЛК10 300/5 Кл.т. 0,5 Рег. № 9143-83 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-97 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 269 | РП 438, РУ-6кВ, с.ш.1, яч.7 | ТОЛ-СЭЩ 600/5 Кл.т. 0,5S Рег. № 59870-15 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Зав. № 113297683 Рег. № 20176-06 | |
| 270 | РП 438, РУ-6кВ, с.ш.1, яч.21 | ТОЛ-СЭЩ 400/5 Кл.т. 0,5S Рег. № 59870-15 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 271 | РП 438, РУ-6кВ, с.ш.П, яч.10 | ТОЛ-СЭЩ 600/5 Кл.т. 0,5S Рег. № 59870-15 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 272 | ТП 4504, РУ-6кВ, с.ш.1, яч.6 | ТЛМ-10 300/5 Кл.т. 0,5 Рег. № 2473-05 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 273 | ТП 4504, РУ-6кВ, с.ш.П, яч.3 | ТЛМ-10 300/5 Кл.т. 0,5 Рег. № 2473-05 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 274 | ТП 4563, РУ-6кВ, с.ш.Б, яч.5 | ТОЛ-СЭЩ-10 200/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 275 | ТП 4564, РУ-6кВ, с.ш.Б, яч.6 | ТОЛ-СЭЩ-10 200/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 276 | ТП 4568, РУ-6кВ, с.ш.А, яч.2 | ТОЛ-СЭЩ-10 200/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 277 | ПП ф.7 СЛИП, РУ-6кВ, яч.1 | ТОЛ-СЭЩ-10 200/5 Кл.т. 0,5S Рег. № 32139-06 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,2S/0,5 Рег. № 20176-06 | |
| 278 | ТП 4575, РУ-6кВ, с.ш.А, яч.2 | ТОЛ-СЭЩ-10 200/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 279 | ТП 4575, РУ-6кВ, с.ш.Б, яч.7 | ТОЛ-СЭЩ-10 200/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 280 | ТП 4621, РУ-6кВ, с.ш.Б, яч.7 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 281 | ТП 4688, РУ-6кВ, яч.4 | ТОЛ-СЭЩ-10 200/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 282 | ВЛ-6кВ ф.4 ПС 110/35/6 кВ Кряжская -ТП-4691, оп.17 (ПКУ-2) | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 283 | ВЛ-6кВ ф.22 ПС 110/35/6 кВ Кряжская - ТП-4546,оп.2 (ПКУ-3) | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 284 | ВЛ-6кВ ф.1 ПС 110/6 кВ Овощная - ТП-4579, оп.3 (ПКУ-4) | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 285 | ВЛ-6кВ ф.26 ПС 110/6 кВ Овощная - ТП-4670/ТП-4671, оп.24 (ПКУ-5) | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 286 | РП 508, РУ-6кВ, с.ш.1, яч.10 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5S Рег. № 32139-06 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 287 | РП 508, РУ-6кВ, с.ш.П, яч.16 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5S Рег. № 32139-06 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 288 | РП 509, РУ-6кВ, с.ш.1, яч.6 | ТОЛ-СЭЩ-10 400/5 Кл.т. 0,5S Рег. № 32139-06 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 289 | РП 509, РУ-6кВ, с.ш.П, яч.15 | ТОЛ-СЭЩ-10 600/5 Кл.т. 0,5S Рег. № 32139-06 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,2S/0,5 Рег. № 20176-06 | |
| 290 | РП 521, РУ-6кВ, с.ш.1, яч.21 | ТОЛ-СЭЩ-10 600/5 Кл.т. 0,5 Рег. № 32139-06 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 291 | РП 521, РУ-6кВ, с.ш.П, яч.22 | ТОЛ-СЭЩ-10 600/5 Кл.т. 0,5 Рег. № 32139-06 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 292 | ТП 5011, РУ-6кВ, с.ш.А, яч.2 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 293 | ТП 5014, РУ-6кВ, яч.1 | ТОЛ-СЭЩ-10 300/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 294 | ТП 5018, РУ-6кВ, с.ш.1, яч.1 | ТОЛ-СЭЩ-10 400/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 295 | ТП 5018, РУ-6кВ, с.ш.П, яч.5 | ТОЛ-СЭЩ-10 400/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 296 | ТП 5021, РУ-6кВ, яч.5 | ТОЛ-СЭЩ 400/5 Кл.т. 0,5 Рег. № 59870-15 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 297 | РП 601, РУ-10кВ, с.ш.1, яч.1А | ТЛК-СТ 300/5 Кл.т. 0,5S Рег. № 58720-14 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 70324-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 | |
| 298 | РП 601, РУ-10кВ, с.ш.П, яч.2А | ТЛК-СТ 300/5 Кл.т. 0,5S Рег. № 58720-14 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 70324-18 | СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17 | |
| 299 | РП 602, РУ-10кВ, с.ш.1, яч.5 | ТОЛ-СЭЩ-10 600/5 Кл.т. 0,5S Рег. № 32139-11 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 300 | РП 602, РУ-10кВ, с.ш.П, яч.22 | ТОЛ-СЭЩ-10 600/5 Кл.т. 0,5S Рег. № 32139-11 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 301 | РП 603, РУ-10кВ, с.ш.1, яч.1 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-10 10000/100 Кл.т. 0,5 Рег. № 355-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 302 | РП 603, РУ-10кВ, с.ш.П, яч.4 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-10 10000/100 Кл.т. 0,5 Рег. № 355-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 303 | РП 604, РУ-6кВ, с.ш.1, яч.21 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-6-71 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 304 | РП 604, РУ-6кВ, с.ш.П, яч.24 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-6-71 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 305 | РП 605, РУ-6кВ, с.ш.1, яч.21 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 306 | РП 605, РУ-6кВ, с.ш.П, яч.24 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 307 | РП 606, РУ-6кВ, с.ш.1, яч.17 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-6-71 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 308 | РП 606, РУ-6кВ, с.ш.П, яч.11 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-6-71 6000/100 Кл.т. 0,5 Зав. № 271 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,2S/0,5 Рег. № 20176-06 | |
| 309 | РП 607, РУ-6кВ, с.ш.П, яч.17 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-6-71 6000/100 Кл.т. 0,5 Рег. № 323-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 310 | РП 608, РУ-10кВ, с.ш.1, яч.5 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-10 10000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 311 | РП 608, РУ-10кВ, с.ш.1, яч.17 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-10 10000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 312 | РП 608, РУ-10кВ, с.ш.П, яч.10 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-10 10000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 313 | РП 608, РУ-10кВ, с.ш.П, яч.12 | ТПЛ-10 400/5 Кл.т. 0,5 Рег. № 1276-59 | НТМИ-10 10000/100 Кл.т. 0,5 Рег. № 831-53 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 314 | РП 609, РУ-6кВ, с.ш.1, яч.14 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НОМ-6 6000/100 Кл.т. 0,5 Рег. № 159-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 315 | РП 609, РУ-6кВ, с.ш.П, яч.18 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НОМ-6 6000/100 Кл.т. 0,5 Рег. № 159-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 316 | РП 610, РУ-10кВ, с.ш.1, яч.9 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НОМ-10 10000/100 Кл.т. 0,5 Рег. № 363-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 317 | РП 610, РУ-10кВ, с.ш.П, яч.6 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НОМ-10 10000/100 Кл.т. 0,5 Рег. № 363-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 318 | РП 611, РУ-10кВ, с.ш.1, яч.11 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 319 | РП 611, РУ-10кВ, с.ш.П, яч.6 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 320 | РП 611, РУ-10кВ, с.ш.П, яч.22 | ТПЛ-10-М 300/5 Кл.т. 0,5 Рег. № 22192-07 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 321 | РП 612, РУ-10кВ, с.ш.1, яч.11 | ТПОЛ-10 1000/5 Кл.т. 0,5 Рег. № 1261-08 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 322 | РП 612, РУ-10кВ, с.ш.П, яч.6 | ТПОЛ-10 1000/5 Кл.т. 0,5 Рег. № 1261-08 | НОМ-10 10000/100 Кл.т. 0,5 Рег. № 363-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 323 | РП 613, РУ-10кВ, с.ш.1, яч.6 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-10-66 10000/100 Кл.т. 0,5 Рег. № 831-69 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 324 | РП 613, РУ-10кВ, с.ш.П, яч.11 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМИ-10-66 10000/100 Кл.т. 0,5 Рег. № 831-69 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 325 | РП 614, РУ-10кВ, с.ш.1, яч.4 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-10 10000/100 Кл.т. 0,5 Рег. № 355-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 326 | РП 614, РУ-10кВ, с.ш.П, яч.17 | ТПОЛ-10 800/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-10 10000/100 Кл.т. 0,5 Рег. № 355-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 327 | РП 615, РУ-10кВ, с.ш.1, яч.15 | ТПЛМ-10 400/5 Кл.т. 0,5 Рег. № 2363-68 | НОМ-10-66 10000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 328 | РП 615, РУ-10кВ, с.ш.П, яч.16 | ТПЛМ-10 400/5 КТ 0,5 Рег. № 2363-68 ТПЛ-10 400/5 КТ 0,5 Рег. № 1276-59 | НОМ-10-66 10000/100 Кл.т. 0,5 Рег. № 2611-70 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 329 | РП 616, РУ-10кВ, с.ш.1, яч.13 | ТПОЛ-10 600/5 Кл.т. 0,5 Рег. № 1261-59 | НТМК-10 10000/100 Кл.т. 0,5 Рег. № 355-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 330 | ПП 616, РУ-10кВ, с.ш.1, яч.1 | ТОЛ-СЭЩ-10 600/5 КТ 0,5 Рег. № 32139-06 ТОЛ-10-I 600/5 КТ 0,5 Рег. № 15128-07 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 331 | РП 617, РУ-6кВ, с.ш.П, яч.17 | ТОЛ 10 600/5 Кл.т. 0,5 Рег. № 7069-79 | НОМ-6 6000/100 Кл.т. 0,5 Рег. № 159-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 332 | РП 618, РУ-6кВ, с.ш.1, яч.3 | ТПЛ-СЭЩ-10 600/5 Кл.т. 0,5S Рег. № 38202-08 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 333 | РП 618, РУ-6кВ, с.ш.П, яч.2 | ТПЛ-СЭЩ-10 600/5 Кл.т. 0,5S Рег. № 38202-08 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,2S/0,5 Рег. № 20176-06 | |
| 334 | РП 619, РУ-10кВ, с.ш.1, яч.12 | ТОЛ 10 800/5 Кл.т. 0,5 Рег. № 7069-79 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 335 | РП 619, РУ-10кВ, с.ш.П, яч.18 | ТОЛ 10 800/5 Кл.т. 0,5 Рег. № 7069-79 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 336 | РП 621, РУ-6кВ, с.ш.1, яч.10 | ТОЛ-СЭЩ-10 800/5 Кл.т. 0,5 Рег. № 32139-06 | НАМИ-10 6000/100 Кл.т. 0,2 Рег. № 11094-87 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 337 | РП 621, РУ-6кВ, с.ш.1, яч.12 | ТЛК10 800/5 Кл.т. 0,5 Рег. № 9143-83 | НАМИ-10 6000/100 Кл.т. 0,2 Рег. № 11094-87 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 338 | РП 621, РУ-6кВ, с.ш.П, яч.16 | ТОЛ 10 800/5 Кл.т. 0,5 Рег. № 7069-79 | НАМИ-10 6000/100 Кл.т. 0,2 Рег. № 11094-87 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 339 | РП 622, РУ-10кВ, с.ш.1, яч.19 | ТЛК-СТ 600/5 Кл.т. 0,5 Рег. № 58720-14 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 340 | РП 622, РУ-10кВ, с.ш.П, яч.20 | ТЛК-СТ 600/5 Кл.т. 0,5 Рег. № 58720-14 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-13 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 341 | РП 625, РУ-10кВ, с.ш.1, яч.11 | ТПОЛ-10 600/5 Кл.т. 0,5S Рег. № 1261-08 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 342 | РП 625, РУ-10кВ, с.ш.П, яч.18 | ТПОЛ-10 600/5 Кл.т. 0,5S Рег. № 1261-08 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 343 | РП 627, РУ-10кВ, с.ш.1, яч.11 | ТЛМ-10 400/5 Кл.т. 0,5 Рег. № 2473-69 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-97 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 344 | РП 627, РУ-10кВ, с.ш.П, яч.17 | ТЛМ-10 400/5 Кл.т. 0,5 Рег. № 2473-69 | НАМИТ-10 10000/100 Кл.т. 0,5 Рег. № 16687-97 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 345 | РП 631, РУ-6кВ, с.ш.1, яч.4 | ТОЛ-СЭЩ 1000/5 Кл.т. 0,5S Рег. № 51623-12 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,2S/0,5 Рег. № 20176-06 | |
| 346 | РП 631, РУ-6кВ, с.ш.П, яч.17 | ТОЛ-СЭЩ 1000/5 Кл.т. 0,5S Рег. № 51623-12 | НАМИТ-10 6000/100 Кл.т. 0,5 Рег. № 16687-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 347 | ТП 6056, РУ-10кВ, с.ш.А, яч.1 | ТОЛ-СЭЩ-10 100/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 10000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | УСВ-3, рег.№ 64242-16, сервер ИВК |
| 348 | ТП 6056, РУ-10кВ, с.ш.Б, яч.8 | ТОЛ-СЭЩ-10 100/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 10000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 349 | ТП 6062, РУ-10кВ, с.ш.А, яч.2 | ТЛК10 100/5 Кл.т. 0,5 Рег. № 9143-83 | НОЛП 10000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 350 | ТП 6062, РУ-10кВ, с.ш.Б, яч.7 | ТЛМ-10 100/5 Кл.т. 0,5 Рег. № 2473-05 | НОЛП 10000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 351 | ТП 6096, РУ-10кВ, с.ш.А, яч.2 | ТОЛ-СЭЩ-10 200/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛ-СЭЩ-10 10000/100 Кл.т. 0,5 Рег. № 35955-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 352 | ТП 6096, РУ-10кВ, с.ш.Б, яч.8 | ТОЛ-СЭЩ-10 200/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛ-СЭЩ-10 10000/100 Кл.т. 0,5 Рег. № 35955-07 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 353 | ТП 6132, РУ-6кВ, с.ш.А, яч.2 | ТОЛ-СЭЩ-10 200/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 354 | ТП 6132, РУ-6кВ, с.ш.Б, яч.8 | ТОЛ-СЭЩ-10 200/5 Кл.т. 0,5 Рег. № 32139-06 | НОЛП 6000/100 Кл.т. 0,5 Рег. № 27112-04 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,5S/1 Рег. № 20176-06 | |
| 355 | ПС 110/35/6 кВ «Красноглинская-2», Ввод-1 110 кВ | ТВ 300/1 Кл.т. 0,2S Рег. № 19720-06 | НАМИ-110 УХЛ1 110000/\3: 100/V3 Кл.т. 0,2 Рег. № 24218-03 | СЭТ-4ТМ.03.01 Кл.т. 0,5S/1 Рег. № 27524-04 | |
| 356 | ПС 110/35/6 кВ «Красноглинская-2», Ввод-2 110 кВ | ТВ 300/1 Кл.т. 0,2S Рег. № 19720-06 | НКФА-110 110000/\3: 100/V3 Кл.т. 0,2 Рег. № 39263-11 | СЭТ-4ТМ.03.01 Кл.т. 0,5S/1 Рег. № 27524-04 | |
| 357 | ТП 4 ЗАО «СККМ», РУ-6кВ, яч.3 | ТПОЛ-10 50/5 Кл.т. 0,5 Рег. № 1261-08 | НОМ-6 6000/100 Кл.т. 0,5 Рег. № 159-49 | ЦЭ6850М 2Н1РШ31 Кл.т. 0,2S/0,5 Рег. № 20176-06 | |
| 358 | ПС 35/6 кВ «Новокашпирская», ВЛ-35 кВ Шахта-3 | ТОЛ-35 75/5 Кл.т. 0,5S Рег. № 47959-16 | ЗНОМ-35 У1 35000/V3 / 100/\3 Кл.т. 0,5 Рег. № 51200-12 | СЭТ-4ТМ.03М.04 Кл.т. 0,2S/0,5 Рег. № 36697-08 |
Продолжение таблицы 2__________________________________________________________
Примечания:
1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.
2. Допускается замена УСВ на аналогичные утвержденных типов.
3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ
| Номер ИК | Вид электрической энергии | Границы основной погрешности ±6, % | Границы погрешности в рабочих условиях ±6, % |
| 1, 2,4-10,15-24,37,38,57,58,72,76,89,104 108,113-117,128-130,135-138,143,151 157,159,160,164,165,172 174,190,191,193,195,196,221,258,261,262,269 271,286-288,297-300,332,341,342,346 | Активная Реактивная | 1,3 2,1 | 2,0 3,8 |
| 11-14, 25-28,59,60,161-163,197-200,336-338 | Активная Реактивная | 1,2 1,9 | 3,0 5,2 |
| 3,95,218, 277,289,333,345,358 | Активная Реактивная | 1,2 1,9 | 1,7 2,8 |
| 29-36,39,41-56,61-70,73-75,77-88,90-94,96100,102,103,109-112,118-123,125127,131,133,134,139,144-150,158,166,168171,175-189,194,201-217,219,220,222230,232-247,249-256,259,260,263,265268,272-276,278-285,290-296,301-307,309331,334,335,339,340,343,344,347-354,357 | Активная Реактивная | 1,3 2,1 | 3,1 5,2 |
| 40,71,101,124,132 142,167,192,231,248,257,264,308 | Активная Реактивная | 1,2 1,9 | 2,9 4,6 |
| 355,356 | Активная Реактивная | 0,8 1,3 | 1,9 3,5 |
| Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), (±) с | 5 | ||
| Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая) 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3 Границы погрешности результатов измерений приведены для cos ф=0,8, токе ТТ, равном 100 % от 1ном для нормальных условий и для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от 0 до +35°С | |||
Таблица 4 - Основные технические характеристики АИИС КУЭ
| Наименование характеристики | Значение |
| Количество измерительных каналов | 358 |
| Нормальные условия параметры сети: - напряжение, % от Uhom | от 98 до 102 |
| - ток, % От Ihom | от 100 до 120 |
| - коэффициент мощности | 0,8 |
| - частота, Гц | 50 |
| температура окружающей среды для счетчиков, °С | от +21 до +25 |
| Условия эксплуатации параметры сети: - напряжение, % От Uhom | от 90 до 110 |
| - ток, % От Ihom | от 1(2) до 120 |
| - коэффициент мощности coS9 (Бшф) | От 0,5 инд. дО 1 емк |
| - частота, Гц | от 49,6 до 50,4 |
| температура окружающей среды для ТТ и ТН, °С | от -40 до +40 |
| температура окружающей среды для счетчиков, °С | от 0 до + 35 |
| температура окружающей среды для сервера ИВК, °С | от +10 до + 35 |
| температура окружающей среды для УСВ, °С | от -50 до +70 |
| атмосферное давление, кПа | от 80,0 до 106,7 |
| относительная влажность, %, не более | 98 |
| Надежность применяемых в АИИС КУЭ компонентов Счетчики: - среднее время наработки на отказ, ч, не менее СЭТ-4ТМ.03М (Рег. № 36697-17) | 220000 |
| СЭТ-4ТМ.03М (Рег. № 36697-08) | 140000 |
| ЦЭ 6850 М (Рег. № 20176-06) | 160000 |
| СЭТ-4ТМ.03 (Рег. № 27524-04) | 90000 |
| УСВ-3: - среднее время наработки на отказ, ч, не менее Сервер ИВК: - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч | 45000 2000000 1 |
| Глубина хранения информации Счетчики: -каждого массива профиля при времени интегрирования 30 минут, сут СЭТ-4ТМ.03М (Рег. № 36697-17) СЭТ-4ТМ.03М (Рег. № 36697-08) | 114 |
| ЦЭ 6850 М (Рег. № 20176-06) | 113 |
| СЭТ-4ТМ.03 (Рег. № 27524-04) | 128 |
| Сервер ИВК: | 113 |
| - хранение результатов измерений и информации о состоянии средств измерений, лет, не менее | 3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
- в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.
- в журнале событий сервера ИВК:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчиках и сервере ИВК;
- пропадание и восстановление связи со счетчиком.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- счетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера ИВК;
- защита на программном уровне информации при хранении, передаче, параметрировании:
- счетчика;
- сервера ИВК.
Возможность коррекции времени в:
- счетчиках (функция автоматизирована);
- сервере ИВК (функция автоматизирована).
Возможность сбора информации:
- о результатах измерений (функция автоматизирована).
Цикличность:
- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).
наносится на титульные листы формуляра на АИИС КУЭ типографским способом.
| Наименование | Обозначение | Количество, шт. |
| 1 | 2 | 3 |
| Трансформатор тока | ТПЛ-СЭЩ-10 | 38 |
| ТОЛ-СЭЩ-10 | 177 | |
| ТВ | 6 | |
| ТОЛ-СЭЩ | 35 | |
| ТПОЛ-10 | 178 | |
| ТЛМ-10 | 78 | |
| ТОЛ 10 | 20 | |
| ТПЛ-10-М | 8 | |
| ТВК-10 | 22 | |
| ТЛК-СТ | 57 |
| 1 | 2 | 3 |
| Трансформатор тока | ТОЛ-НТЗ | 8 |
| ТВК | 1 | |
| ТОЛ-10ХЛ3 | 4 | |
| ТПЛ-10 | 21 | |
| ТШ-ЭК-0,66 | 3 | |
| ТЛК 10-5 | 2 | |
| ТПЛМ-10 | 15 | |
| ТОЛ-10-I | 3 | |
| ТВЛМ-10 | 8 | |
| ТЛК | 8 | |
| ТЛП-10 | 6 | |
| ТЛК10 | 21 | |
| ТЛК-10-5 | 2 | |
| ТОЛ-35 | 2 | |
| Трансформатор напряжения | ЗНОЛ | 3 |
| ЗНОЛ-06 | 3 | |
| ЗНОЛ-НТЗ-10 | 6 | |
| ЗНОМ-35 У1 | 3 | |
| НАЛИ-НТЗ | 4 | |
| НАМИ-10 | 20 | |
| НАМИ-10-95УХЛ2 | 4 | |
| НАМИ-110 УХЛ1 | 3 | |
| НАМИТ-10 | 126 | |
| НАМИТ-6 | 15 | |
| НИОЛ-СТ | 3 | |
| НКФА-110 | 3 | |
| НОЛ | 12 | |
| НОЛ.08 | 4 | |
| НОЛП | 112 | |
| НОЛ-СЭЩ-10 | 4 | |
| НОЛ-СЭЩ-6 | 14 | |
| НОМ-10 | 6 | |
| НОМ-10-66 | 6 | |
| НОМ-6 | 12 | |
| НТМИ-10 | 4 | |
| НТМИ-10-66 | 13 | |
| НТМИ-6 | 20 | |
| НТМИ-6-66 | 20 | |
| НТМК-10 | 16 | |
| НТМК-6-71 | 13 | |
| НТМК-6У4 | 10 | |
| Счетчик электрической энергии | СЭТ-4ТМ.03М.04 | 1 |
| СЭТ-4ТМ.03М | 2 | |
| СЭТ-4ТМ.03.01 | 2 | |
| СЭТ-4ТМ.03М.01 | 22 | |
| ЦЭ6850М 2Н1РШ31 | 331 |
| 1 | 2 | 3 |
| Устройство синхронизации времени | УСВ-3 | 1 |
| Сервер баз данных | Сервер ИВК | 1 |
| Документация | ||
| Формуляр | ФО 26.51.43/23/23 | 1 |
приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АО «Самарская сетевая компания». МВИ 26.51.43/23/23, аттестованной ФБУ «Самарский ЦСМ». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311290 от 16.11.2015.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
